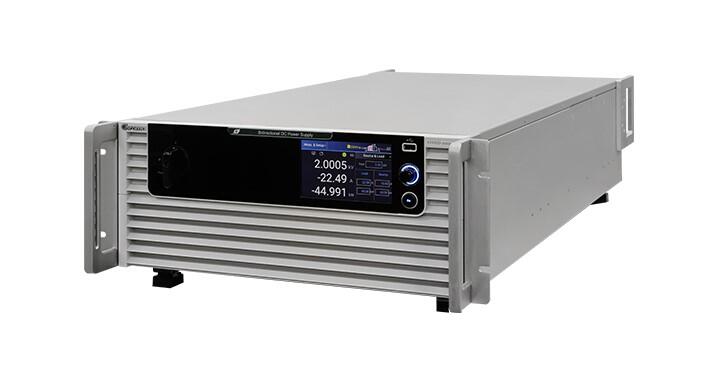

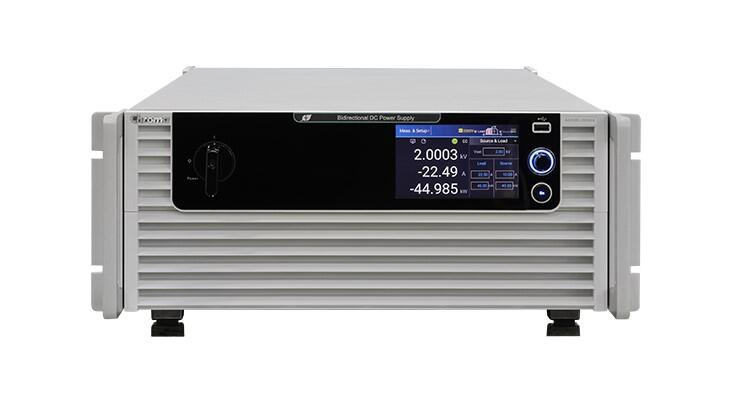

Chroma 62360D-2000HL Bidirektionellt DC-aggregat

Bidirektionellt DC-aggregat 2000 V/180 A/36 kW med energiåtermatning och tvåkvadrantdrift

Begär offert


Modeller

  • 62360D-2000HL: 2000 V / 180 A / 36 kW
  • 62450D-2000HL: 2000 V / 180 A / 45 kW



Huvudspecifikationer

  • Spänningsområde: upp till 2000 V (högområde) / 650 V (lågområde)
  • Strömområde: upp till 180 A (lågområde)
  • Effektområde: 36 kW / 45 kW
  • Drift: tvåkvadrant (strömkälla och last)
  • Utgångsområden: dubbla (High/Low range, växlingsbart)
  • Transientrespons: < 1,5 ms
  • Parallell/serie: stöd för systemuppbyggnad (samma arkitektur som 62000D-serien)

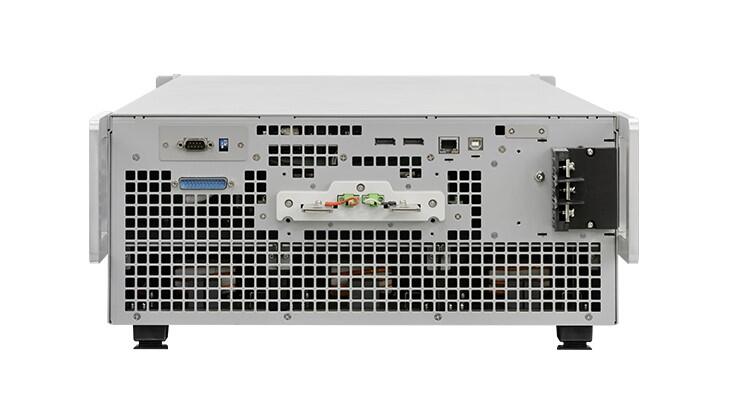

  • Gränssnitt: USB, LAN, APG (standard), CAN / CAN FD / GPIB (tillval)



Applikationer

  • Laddnings- och urladdningstest av batterier samt livscykeltest
  • Test av DC-DC-omvandlare och dubbelriktade kraftsystem
  • Verifiering av komponenter i elfordon
  • Test av högspänningssystem och energilagringsapplikationer
  • Applikationer där både högspänning och hög ström krävs i samma testsystem



Chroma 62000D-HL-serien är programmerbara tvåkvadrants DC-aggregat med dubbla utgångsområden, vilket möjliggör drift i både högspännings- och högströmsläge inom samma enhet. Instrumenten kan både leverera och absorbera effekt, där absorberad energi återförs till elnätet, vilket möjliggör effektiv testning av energilagringssystem och kraftelektronik.

I högspänningsläge erbjuder modellen 62450D-2000HL upp till 2000 V / 60 A / 45 kW, medan lågområdet möjliggör drift upp till 650 V / 180 A / 45 kW. Växling mellan utgångsområden sker direkt via frontpanel eller fjärrstyrning, vilket möjliggör flexibel anpassning till varierande testkrav utan omkoppling av hårdvara.

Den tvåkvadranta funktionen möjliggör drift både som strömkälla och elektronisk last, med snabb växling mellan driftlägen och stöd för dynamiska tester. Den snabba transientresponsen möjliggör stabil drift även vid snabba lastförändringar.

Genom att kombinera två utgångsområden i en enhet kan systemet ersätta flera separata instrument i testmiljöer, vilket förenklar installation och minskar behovet av manuell omkoppling i automatiserade testsystem. Detta är särskilt fördelaktigt i ATE-system där olika testpunkter kräver varierande spännings- och strömnivåer.

62000D-HL-serien är baserad på samma arkitektur som 62000D-serien och kan integreras i avancerade testsystem via standardgränssnitt som USB, LAN och analogt APG, med möjlighet till CAN, CAN FD och GPIB beroende på konfiguration.
