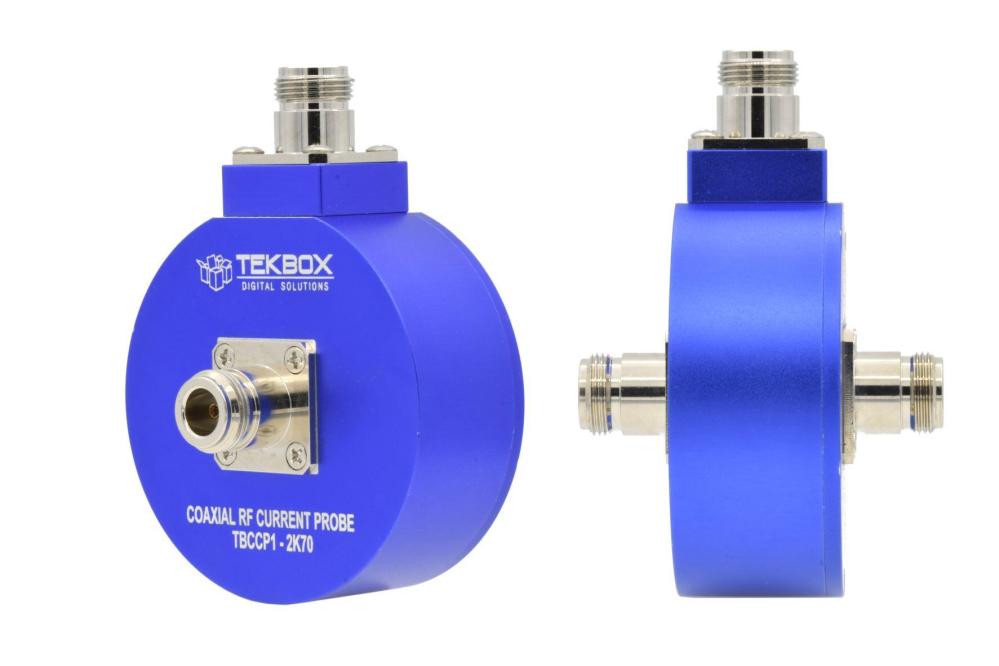

TekBox TBCCP1-2K70 Koaxial RF-strömprob

2 kHz–70 MHz 3 dB-bandbredd, 0 dBΩ transimpedans och N-hona, karakteriserad 10 Hz–100 MHz och max 12 A RF-ström.

11 025 SEK

TBCCP1-2K70 är en koaxial RF-strömövervakningsprob, som utökar Tekbox-produktsortimentet av prisvärd EMC-pre-compliance testutrustning.



Proben har en mycket platt respons från 2 kHz till 70 MHz och kännetecknas över frekvensområdet från 10 Hz till 100 MHz. TBCCP1-2K80 är designad för att användas som givare för stora slingantenner eller för applikationer som behöver mäta RF-strömmar i koaxialkablar. Med en transimpedans på 0 dBΩ är den kompatibel med specifikationerna för stora slingantenner (LLA) i CISPR 15 (EN 555015) och CISPR 16-1-4

  • Karaktäriserat frekvensområde: 10 Hz till 100 MHz
  • Överföringsimpedans: 0 dBΩ med 50 Ω belastning
  • 3 dB bandbredd: 2 kHz till 70 MHz, typiskt
  • Mått: 76 mm x 102 x 69 mm
  • Vikt: 450 g
  • Anslutningstyp: N-hona
  • Max. primärström (RF): 12 A
  • Max. kärntemperatur: 125 °C



Produktinformation

  • Art. nr

    TekBox TBCCP1-2K70
