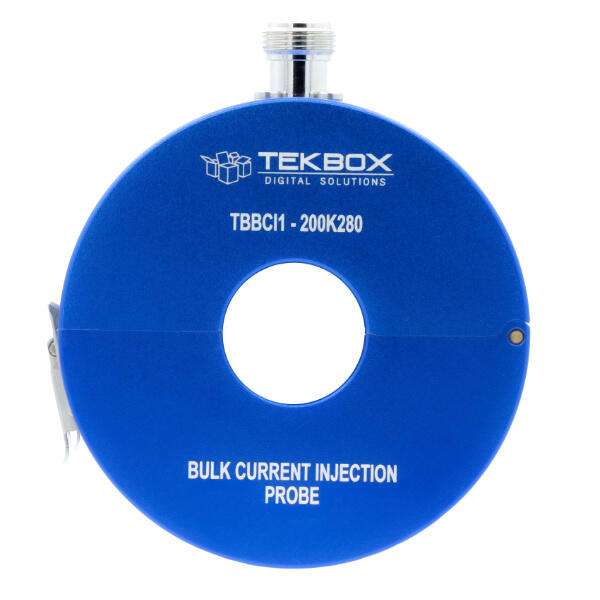

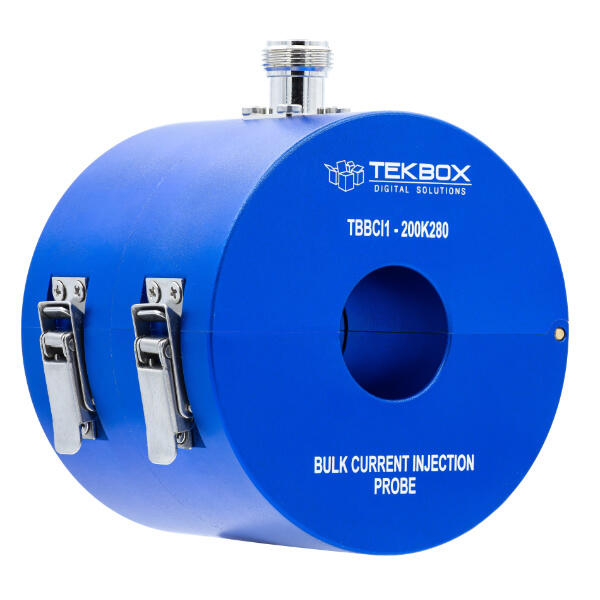

TBBCI1-200K280 är en bulkströminjektionssond (BCI) med snap-on-funktion, som utökar Tekbox produktsortiment av prisvärd EMC-utrustning för förcertifieringstestning.
Sonden är huvudsakligen designad för testning av ledd immunitet i frekvensområdet 150 kHz till 230 MHz, enligt standarden IEC/EN 61000-4-6. Insättningsförlusten (insertion loss) är typiskt 8 dB över större delen av dess bandbredd och den uppfyller fullständigt specifikationen för insättningsförlust i IEC/EN 61000-4-6. Sonden är individuellt karaktäriserad och användbar i frekvensområdet 10 kHz till 300 MHz. Den kan injicera nivå 1, 2, 3 och nivå X upp till 30V i en testuppsättning för ledd immunitet enligt IEC/EN 61000-4-6.
Sonden kan även användas för RF-strömövervakningsapplikationer. Bländaröppningen är 27 mm. Den typiska insättningsförlusten är 8 dB och den typiska överföringsimpedansen är 26 dB Ohm.
- Överensstämmelse: IEC/EN 61000-4-6 specifikation för insättningsförlust för BCI-klämmor
- Karaktäriserat frekvensområde: 10 kHz – 300 MHz
- Insättningsförlust: 8 dB typiskt; 50 Ohm system (100 Ohm loop-impedans)
- Överföringsimpedans: 26 dB Ohm typiskt; 50 Ohm system (100 Ohm loop-impedans)
- Märkeffekt: Klarar att injicera nivå 1, 2, 3 och stressnivå X upp till 30V, 150 Ohm testuppsättning enligt IEC/EN 61000-4-6
- Max. kärntemperatur: 80 °C
- Anslutningstyp: N-hona
- Bländardiameter: 27 mm
- Ytterdiameter: 92 mm
- Höjd: 76 mm
- Vikt: 1,2 kg
