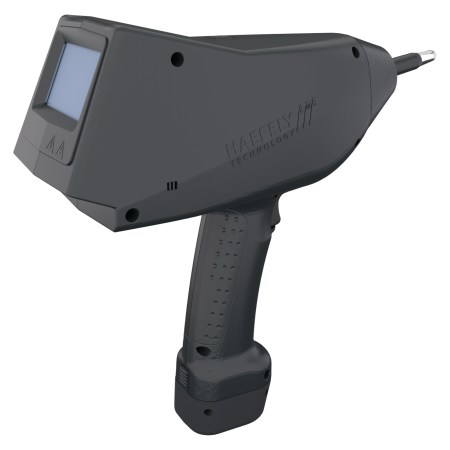

Haefely ONYX 30 ESD-simulator

ESD-simulator upp till 30 kV luft- och kontakturladdning enligt IEC/EN 61000-4-2 och ISO 10605, med utbytbara RC-moduler, pekskärm och batteri- eller nätdrift.

Begär offert

Namn : *

Företag : *

Telefon : *

E-post : *

Meddelande:

ONYX 30 ESD-simulatorn är lämplig för att utföra EMC-tester på system och installationer i enlighet med ISO 10605-standarden. Systemets modulära design gör att ytterligare tester kan utföras i enlighet med olika standarder och kundspecifikationer. ONYX är en modern ESD-testgenerator med 30 kV lufturladdning (AIR) och kontakturladdning (CON), som inte kräver en basenhet. Den kan drivas antingen via ett inbyggt uppladdningsbart batteri eller via ett nätaggregat.

ONYX 30 är en ergonomisk testgenerator med upp till 30 kV:

Luftutsläpp (AIR) och kontaktutsläpp (CON). 30 kV Luft- och kontaktutsläpp.

För krav med olika R (Ω) och
C (pF) kombinationer
Utan laddningsabsorbent
Ergonomisk allt-i-ett-design
Enkel hantering via pekskärm
Fördefinierade tester enligt standarder
Batteri- eller nätdrift
Med självtest för tillförlitlig kontroll

Tillval och tillbehör (ingår ej):

RC-moduler för pulsformning

RC Module 150 pF / 2000 Ω (ISO 10605)
RC Module 330 pF / 2000 Ω (ISO 10605)
RC Module 330 pF / 330 Ω (ISO 10605)
RC Module 100 pF / 1500 Ω
RC Module 150 pF / 150 Ω
RC Module 500 pF / 500 Ω
RC Module 500 pF / 5000 Ω
RC Module 50 pF .. 1 nF / 50 Ω .. 5000 Ω (custom)

Tips

30kV AD spets Utloppsspets med 30 mm diameter för luftutsläppstester
Snabb stigtid Tips Snabb stigtid tips minskar stigtiden för ESD-pulsen till 0,3 ns

Bärväska (leveransomfattning):

ESD-simulator Onyx 30 (nr 2499982)
Testa spets luftutsläpp
Testa spetskontakturladdning
RC-modul 150 pF/330 Ω
Batteriladdare inkl. AC-adapter för Europa, USA, Kina, Storbritannien
2 uppladdningsbara batteripaket
Jordkabel
