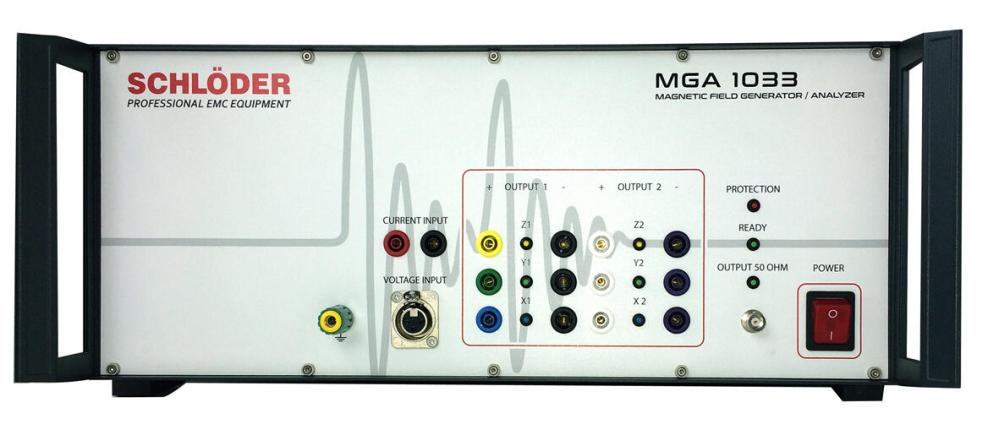

Schlöder MGA 1033 Magnetfältsgenerator och analysator för EMC-test
Magnetfältsgenerator och analysator för EMC-test enligt EN 61000-4-8 med DC–250 kHz frekvensområde, fältstyrkor upp till 1000 A/m samt integrerad generator, förstärkare och analys.
Begär offert
- EN 55103-1 + 2, EN 61000-4-8, Automotive, MIL-STD a.o.
- Generering och mätning av magnetfält från DC upp till 250 kHz
- Fältstyrkor upp till 1000 A/m
- Extra – Sensorspolar, Helmholtz-spolar, Testadapter
Den kompakta magnetfältsgeneratorn och analysatorn MGA 1030 tillåter susceptibilitetstester mot magnetiska fält från DC upp till 250 kHz enligt standarden EN 55103-2 (produktstandard för professionell ljud-, video- och ljusstyrningsteknik) och där mätning enligt EN 55103-1.
Prestanda funktioner
Konstruktion
MGA 1033 innehåller tre oberoende moduler:
- Signalgenerator DC - 250 kHz
- Effektförstärkare max. 800 W
- Spektrumanalysator 16 bitar
Alla tre enheterna kan även användas som "fristående" enheter
Helautomatisk testning
I kombination med en Triax-Helmholtz spole kan EUT testas i 3 axlar utan att rotera EUT. Magnetiska fältstyrkor upp till 1000 A/m vid frekvenser från DC till 1 kHz är möjliga. Mindre fältstyrkor kan uppnås upp till 250 kHz
Kalibrering av en Helmholtz spole
I kombination med en slingsensor (RLS 133 eller LS 133) kan Helmholtz-spolen kalibreras. Det kan också användas anpassade spolar. En kalibreringsrutin i MGA 1033:s programvara möjliggjorde länkning av ytterligare testagenter.
Självkalibrering
Med hjälp av en ultrastabil spänningskälla lagras självkalibreringskorrigeringsvärden i ett internt EEPROM. Alla spänningssignaler eller spänningsmätningsanordningar kalibreras automatiskt som en självkalibreringsprocess på ungefär en minut.
Produktinformation
-
Art. nr
Schlöder MGA 1033
