- Maximal utfrekvens: 60MHz
- 500MSa/s samplingshastighet, 14 bitars vertikal upplösning
- Dubbla kanalutgångar med identisk prestanda
- 2ppm högfrekvent stabilitet
- -115dBc/Hz lågfasbrus
- Mångsidiga analoga och digitala moduleringsfunktioner
- 150 inbyggda vågformer
- 7 siffror/s, 200MHz inbyggd räknare
- Övertonsgenerator som kan generera upp till 16:e ordningen av övertoner (Std.)
- Kraftfull PC-programvara för redigering av vågform

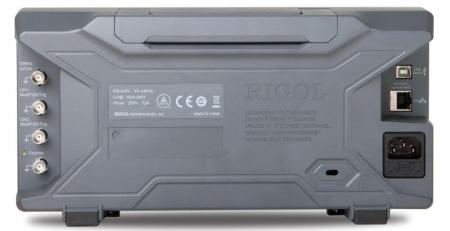

- Anslutning: USB-värd och enhet, LAN
- 7-tums LCD-skärm (800 × 480)

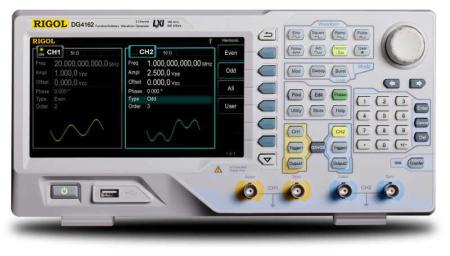

DG4000-serien är en multifunktionell generator som kombinerar många funktioner i en, inklusive funktionsgenerator, godtycklig vågformsgenerator, pulsgenerator, harmonisk generator, analog/digital modulator och räknare. Alla modellerna har två kanaler med helt likvärdiga funktioner och exakt justerbara faser
Widescreen, nytt utseende
Parameterinställningsvärdet, vågformen och utgångskonfigurationen för kanalen visas tydligt, så att användaren kan se instrumentets aktuella utgångstillstånd med en blick.

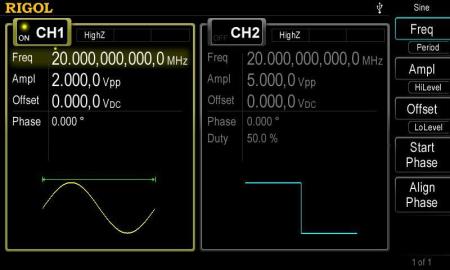

Dubbla kanaler med lika prestanda och exakt fasjustering mellan kanaler
Dubbelkanalsprestandan är densamma, inklusive grundläggande våg, godtycklig våg, moduleringsvåg, skanning, pulsserier och annan vågformsutgång. Mellan kanalerna kan vågform eller tillstånd kopieras, och frekvens/amplitud/faskoppling kan också utföras. Fasen mellan kanalerna kan justeras exakt.

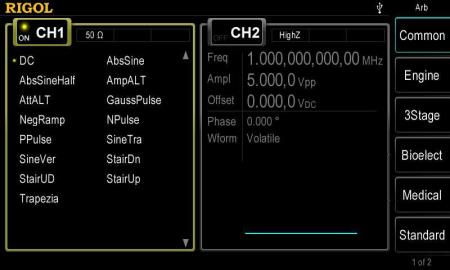

Inbyggd 150 godtyckliga vågformer
Olika vanliga vågformer i inbyggd undervisning och kretsfelsökning klassificeras enligt gemensam, ingenjörskonst, undersektionsmodulering, bioelektricitet, medicinsk behandling, standard, matematik, trigonometrisk funktion, antitrigonometrisk funktion och fönsterfunktion. En speciell användarnyckel finns på panelen för att snabbt anropa specificerade godtyckliga vågor.
Rika analoga och digitala moduleringsfunktioner
Moduleringstyper inkluderar am, FM, PM, ask, FSK, 3fsk, 4FSK, PSK, BPSK, QPSK, PWM och OSK, och stödjer interna och externa moduleringskällor för att möta behoven av fler undervisnings- eller kommunikationssystemtester.
Flera sveplägen
DG4000 stöder scanning från låg frekvens till hög frekvens eller från hög frekvens till låg frekvens. Skanningstypen inkluderar linjär, logaritmisk och steg. Den kan ställa in "markerings"-frekvensen för att möta behoven hos fler amplitudfrekvenstestapplikationer.
Brusgenereringsfunktion och Burst Mode-funktion
DG4000 kan generera vitt brus med en maximal bandbredd på 120mhz. Dessutom har den funktionen av brusöverlagring, vilket stöder överlagring av ett Gaussiskt brus på huvudutgångssignalen. Den kan användas för att testa utrustningens antibrusprestanda. Burst-lägesfunktion ger N-cykel, oändlig och grindande tre typer av pulssträngar.
Upp till 16:e harmonisk utgångsfunktion
Utgångsövertonen med specificerad frekvens, amplitud och fas används vanligtvis vid test av harmonisk detekteringsutrustning eller harmonisk filterutrustning.
Högupplöst funktion av frekvensmätare
DG4000 tillhandahåller 7-bitars frekvensmätningsfunktion, som kan mäta frekvens, period, arbetscykel, positiv pulsbredd, negativ pulsbredd och andra parametrar för extern ingångssignal, och stöder statistik över mätresultat. Frekvensmätaren kan arbeta samtidigt med dubbelkanalsutgången.
