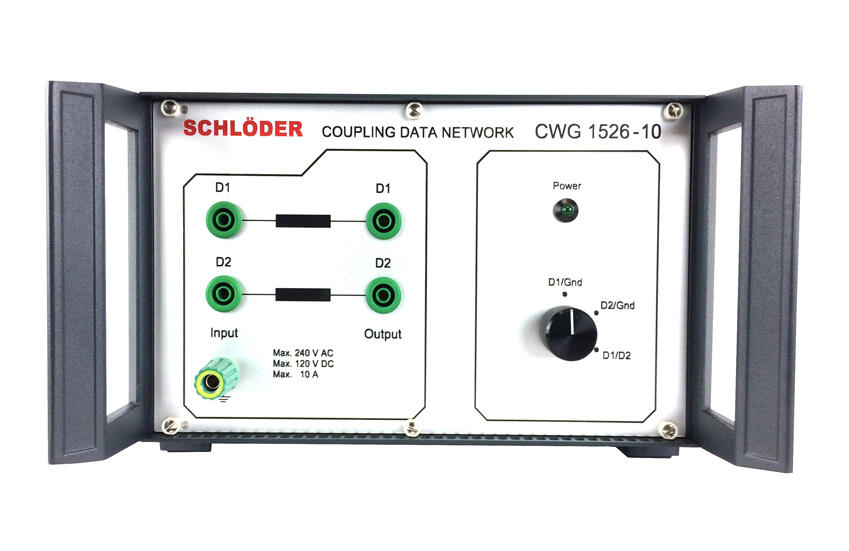

Schlöder CWG G 1526-4 / 1526-10 Kopplingsnätverk

Kopplings-/avkopplingsnätverk för surge-test enligt IEC 61000-4-5, upp till 4400 V pulsspänning, med justerbara kopplingsvägar och varianter för 4 A eller 10 A.

Begär offert

Namn : *

Företag : *

Telefon : *

E-post : *

Meddelande:

IEC / EN 61000-4-5

Kopplingskapacitans på 0,5 µF
Serieresistans R från 40 Ω
I två versioner:

CWG 1526-4: 4 A
CWG 1526-10: 10 A

Testning mellan linjer och mellan linje och
jorden

Med hjälp av kopplingsnätet av typ CWG 1526 kan EMC-tester (immunitetstester) utföras på elförbrukare. Dessa tester är baserade på IEC 61000-4-5 (överspänningstest för oskärmade, obalanserade anslutningsledningar).

Störningssignalerna från överspänningsgeneratorn CWG 1500 / CWG 2500 överlagras på anslutningsledningarna till instrumentet som testas. Kopplingsbrytaren kan användas för att välja interferensvägar (D1/GND, D2/GND eller D1/D2).

Nyckelfunktioner

Seriechoke på 2 x 20 mH
Maximal pulsspänning 1,2/50 µs är 4 400 volt
Olika kopplingstyper justerbara via omkopplare D1 - D2; D1 - jord; D2 - jord
Använd i samband med överspänningsgenerator CWG 1500 / 2500
