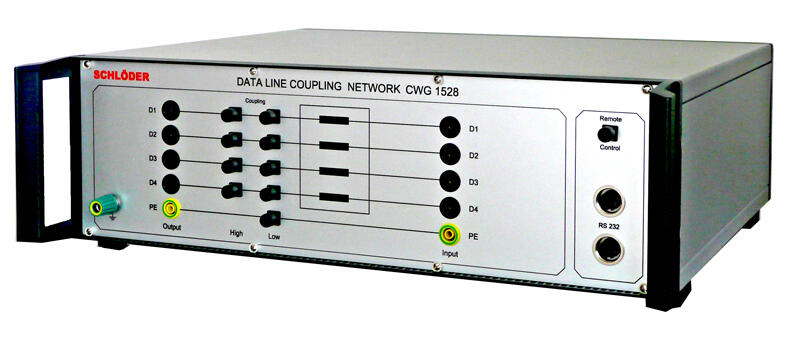

Schlöder CWG 1528 Kopplingsnätverk

4-ledars kopplings-/avkopplingsnätverk för surge-test enligt IEC 61000-4-5, upp till 4400 V pulsspänning, 6 A/250 VAC och RS232-gränssnitt för fjärrstyrning.

Begär offert

Namn : *

Företag : *

Telefon : *

E-post : *

Meddelande:

IEC / EN 61000-4-5

4 ledare, 6 A, 250 VAC
Koppling mellan linjer och mellan linjer
och jorden
RS232 gränssnitt för fjärrkontroll med
valfri programvara

Kopplingsnätverket kan användas för EMC-tester enligt IEC 61000-4-5 (Surge) standarden. Överspänningsgeneratorns störpulser är kopplade till EUT:s anslutningsledningar. Kopplingsvägarna (linje till linje eller linje till jord) kan väljas med hjälp av omkopplare.

Kopplingsnätverket kan fjärrstyras från en PC via ett RS232-gränssnitt i kombination med CWG 2500/1500 Surge Generator. Detta gör att valet av kopplingsvägar kan automatiseras.

Nyckelfunktioner

Maximal pulsspänning 1,2/50 µs är 4 400 volt
Avkopplingsinduktansen är 4 x 20 mH / 6 A (seriedrossel)
Kopplingskapacitansen är 0,5 µF och 40 
