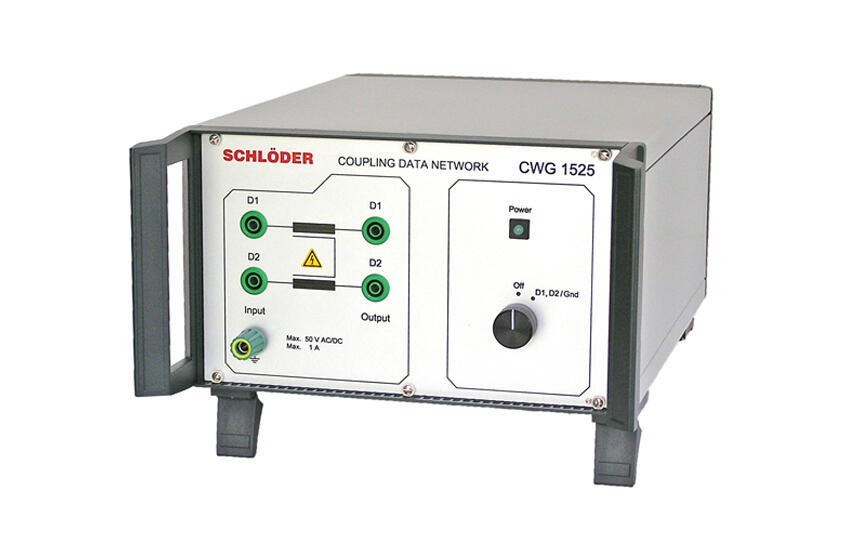

Schlöder CWG 1525 Kopplingsnätverk
2-ledars kopplings-/avkopplingsnätverk för surge-test enligt IEC 61000-4-5, upp till 4400 V pulsspänning, med gasavledarkoppling och omkopplare för störningsvägar.
Begär offert
IEC / EN 61000-4-5
- 2 rader, 1 A
- Koppling via gasavledare
- Koppling mellan ledningar (D1 + D2) och jord
Med hjälp av kopplingsnätet av typ CWG 1525 kan EMC-tester (immunitetstester) utföras på elförbrukare. Dessa tester är baserade på IEC 61000-4-5 (överspänningstest för oskärmade, balanserade anslutningsledningar).
Störningssignalerna från överspänningsgeneratorn CWG 1500 / CWG 2500 överlagras på anslutningsledningarna till instrumentet som testas. Kopplingsbrytaren kan användas för att koppla på och stänga av störningsvägarna.
Nyckelfakta
- Kopplingsmotstånd 2 x 80 Ohm
- Maximal pulsspänning 1,2/50 µs är 4 400 volt
- Använd i samband med överspänningsgenerator CWG 1500 / 2500
