- CW-förstärkare (modulering av)
- 1 kHz, 80 % AM-modulering
- 1 kHz, 50 % arbetscykelpulsmodulering
- 217 Hz, 12,5 % arbetscykelpulsmodulering

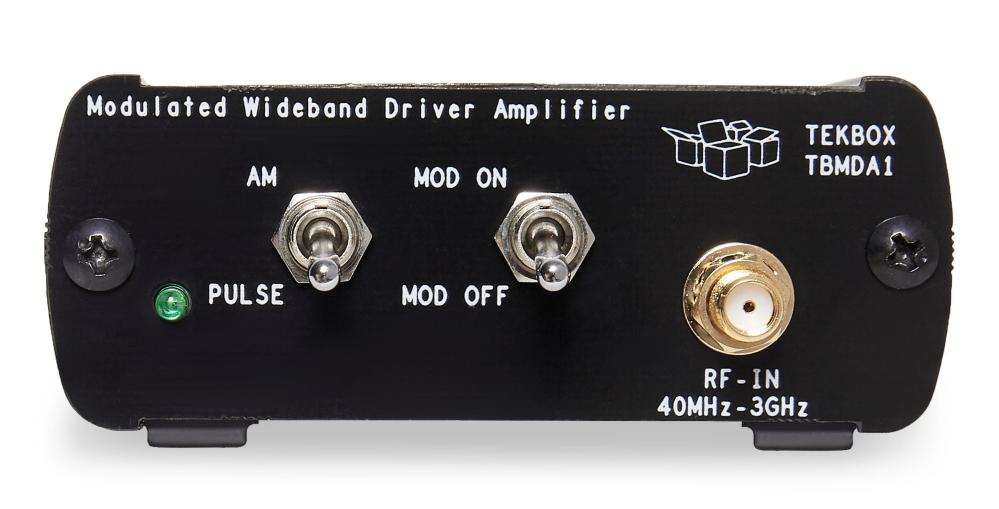

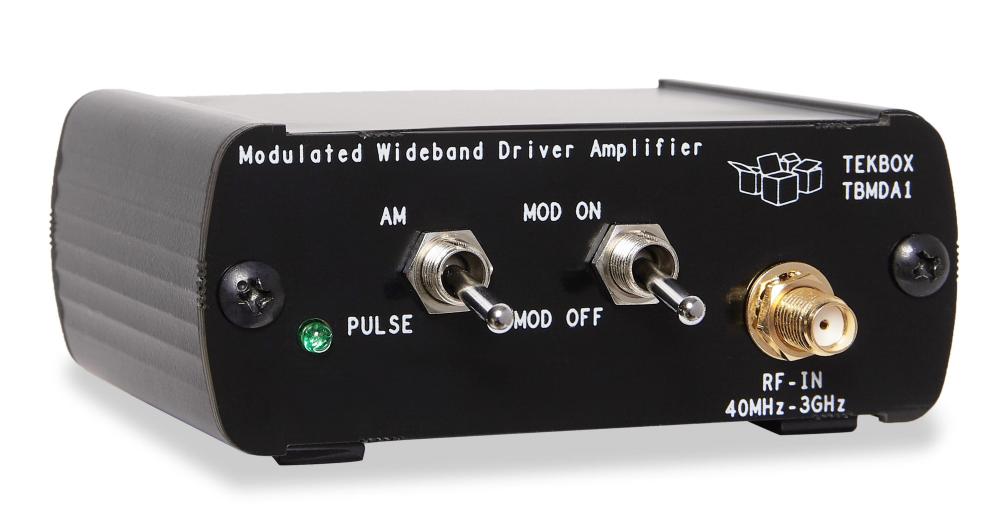

Den TBMDA1-modulerade bredbandsförstärkaren är designad för att skapa en billig signalkälla för immunitetstestning av elektroniska byggstenar och produkter.
Den är utformad för att drivas av spårningsgeneratorns utsignal från spektrumanalysatorer.
Med sin förstärkning på 22 dB och 1 dB kompressionspunkt på +22 dBm kan den öka uteffekten från en spårningsgenerator upp till 150mW.

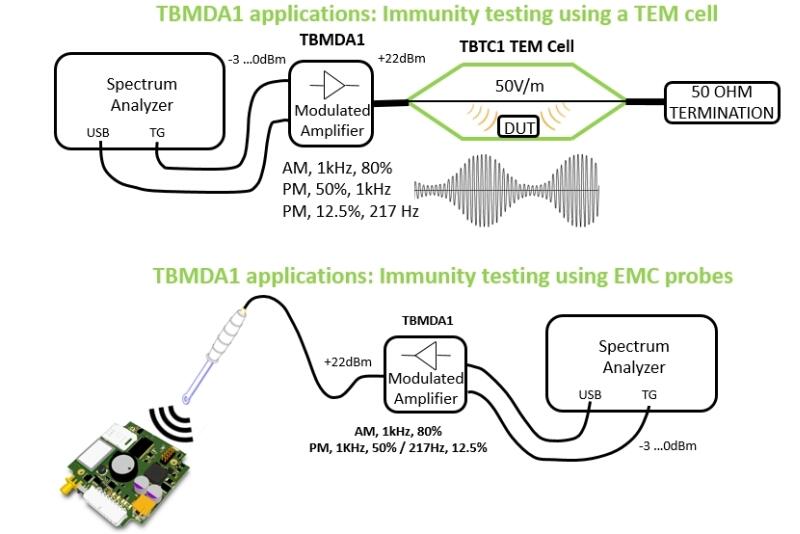

TBMDA1 är idealisk för att driva Tekbox närfältsprober för att hitta den känsliga platsen i en elektronisk krets eller för att skapa elektriska fält på upp till 50V/m när man kör Tekbox TEM Cell TBTC1, 25V/m när man kör TBTC2 eller 18V/m när du kör TBTC3.
Testsignaler för immunitetstestning kan vara CW, AM eller PM. Följaktligen tillhandahåller TBMDA1 inbyggd moduleringsförmåga för att generera 1kHz AM- eller PM-signaler.

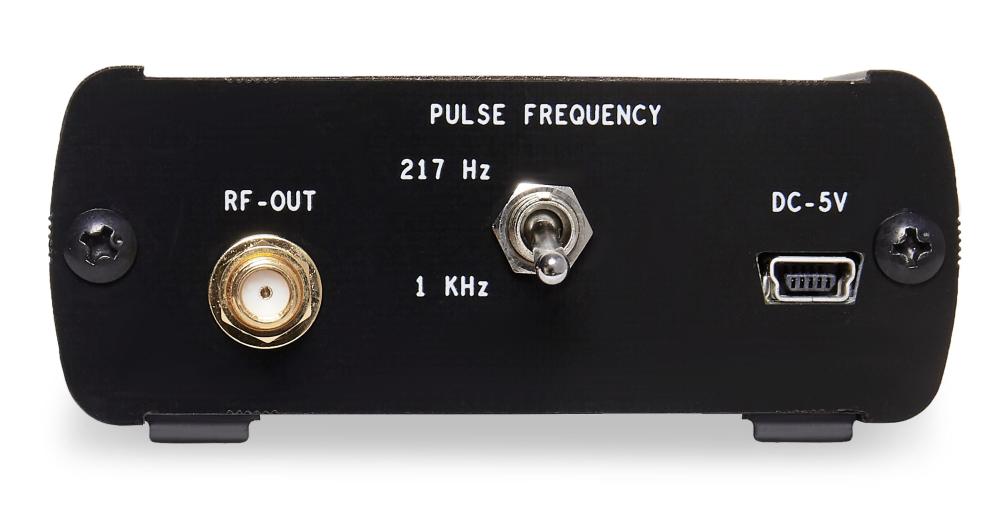

I PM-läge kan TBMDA1 också generera en 217Hz-signal med 12,5 % arbetscykel för att simulera TDMA-brus från mobiltelefoner.
För tekniska detaljer, ladda ner PDF-manualen nedan.
Applikationer:
- Pre-compliance RF-immunitetstestning, driver Tekbox EMC-prober eller TEM-celler
- RF-drivrutin förstärkare
- Bredbands RF-förstärkare för allmänt bruk
