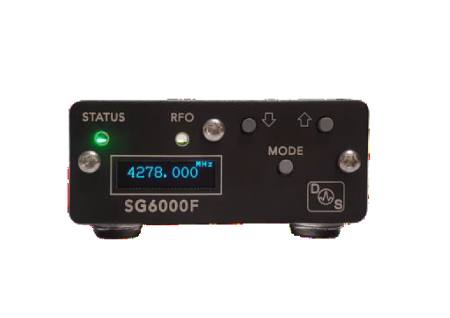

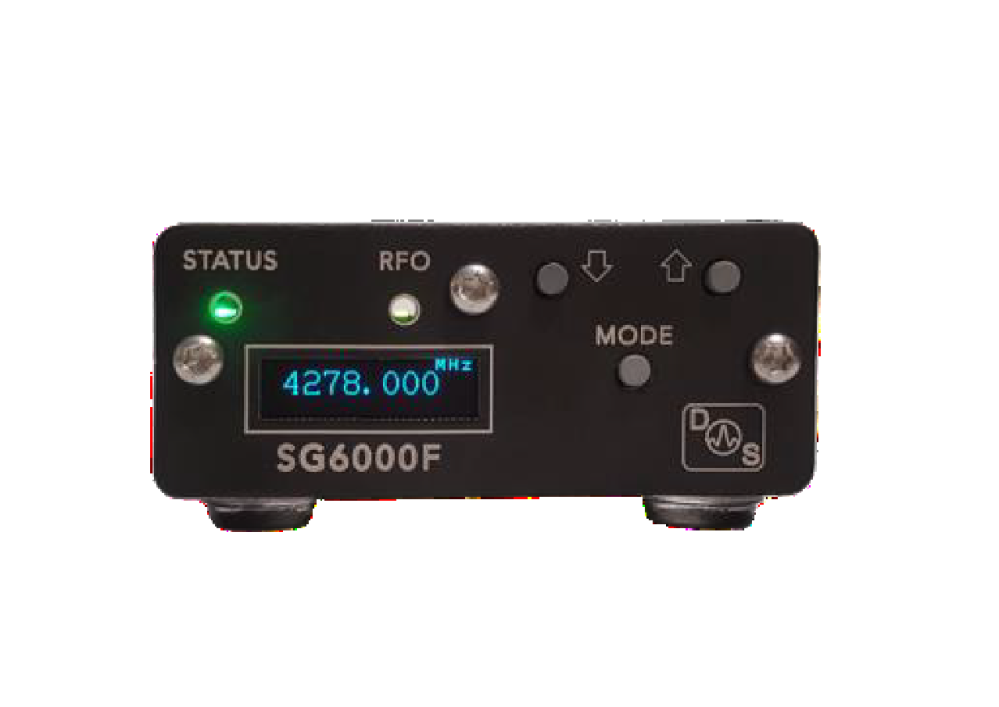

DS Instruments SG6000F RF-signalgenerator

DS Instruments SG6000F RF-signalgenerator fortsätter att sätta industristandarden för prisvärd och ultrakompakt RF-signalgenerering.

SG6000F levererar en ren, lågdistorderad sinusvåg, till skillnad från de flesta andra kompakta generatorer. Den moderna fraktionella N-syntesen täcker hela 25 MHz – 6 GHz med stabil uteffekt och låg harmonisk nivå.

Uteffekten är kalibrerad mellan –25 och +13 dBm och kan justeras i steg om 0,25 dB eller kontinuerligt via den interna variabla dämparen.

Den ljusa OLED-displayen och frontpanelens knappar gör enheten enkel att använda, medan USB Type-C- och Ethernet-gränssnitten (standard sedan Rev 7 Q4 2025, DHCP eller statisk IP) möjliggör fjärrstyrning via SCPI-kommandon.

Den uppgraderade Rev 7-versionen har ett robustare utgångssteg, förbättrad intern dämpare och fullbandig aktiv övertonsfiltrering.

SG6000F är ett utmärkt val för test- och mätapplikationer där låg distorsion och hög signalrenhet krävs. För ännu lägre fasbrus och finare frekvenssteg erbjuder SG6000PRO ytterligare prestanda.

Egenskaper

• Uppgraderad utgångsförstärkare (Rev 7 Q4 2025)
• Fullbandig aktiv övertonsfiltrering
• Fasstyrning 0–360°
• Extern sveptriggeringång (MCX, aktiv låg)
• USB Type-C- och Ethernet-fjärrstyrning (DHCP / statisk IP)
• 25 MHz – 6 GHz utgångsfrekvens
• Justerbar kalibrerad uteffekt (steg och variabel)
• SCPI-kommandostöd enligt industristandard
• Intern 10 MHz TCXO-referens (±2,5 ppm, MCX-kontakt)
• Frekvenssvep med frontpanelknappar
• Frontmonterad OLED-skärm
• Windows-baserat styrgränssnitt
• Kompatibel med .NET, Matlab, Python, Android och Linux
• Strömförsörjning via 5 V USB Type-C

Tekniska data

• Frekvensområde: 25 – 6000 MHz
• Kalibrerad uteffekt: –25 till +13 dBm
• Harmoniska nivåer: < –32 dBc (25 MHz – 6 GHz)
• Fasbrus: –74 dBc @ 10 kHz offset
• Digital intern dämpare: 64 × 0,25 dB-steg
• Variabel intern dämpare: ≈ 15 dB (12-bitars DAC)
• Utgångsimpedans: 50 Ω
• RF-kontakt: Premium SMA (guldpläterad)
• Strömförsörjning: 5 V @ 0,75 A max (USB Type-C)
• Mått: 70 × 32 × 80 mm (2,75″ × 1,25″ × 3,15″)

Typiska användningsområden

• Automatiserade testmiljöer
• Allmän RF-labbanvändning
• Flexibel LO-källa
• Antenn- och filterdesign
• EMC-testning
• Produktions- och verifikationstest
• Utbildnings-/universitetslabb
• Flyg- och försvarsforskning
• 802.11n- och LTE-utveckling

Letar du efter lägre fasbrus och mindre frekvensstegstorlek? SG6000PRO
