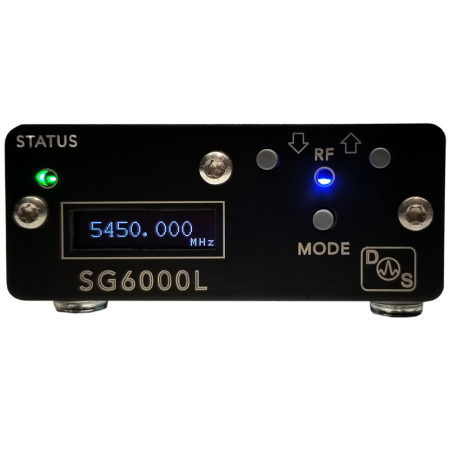

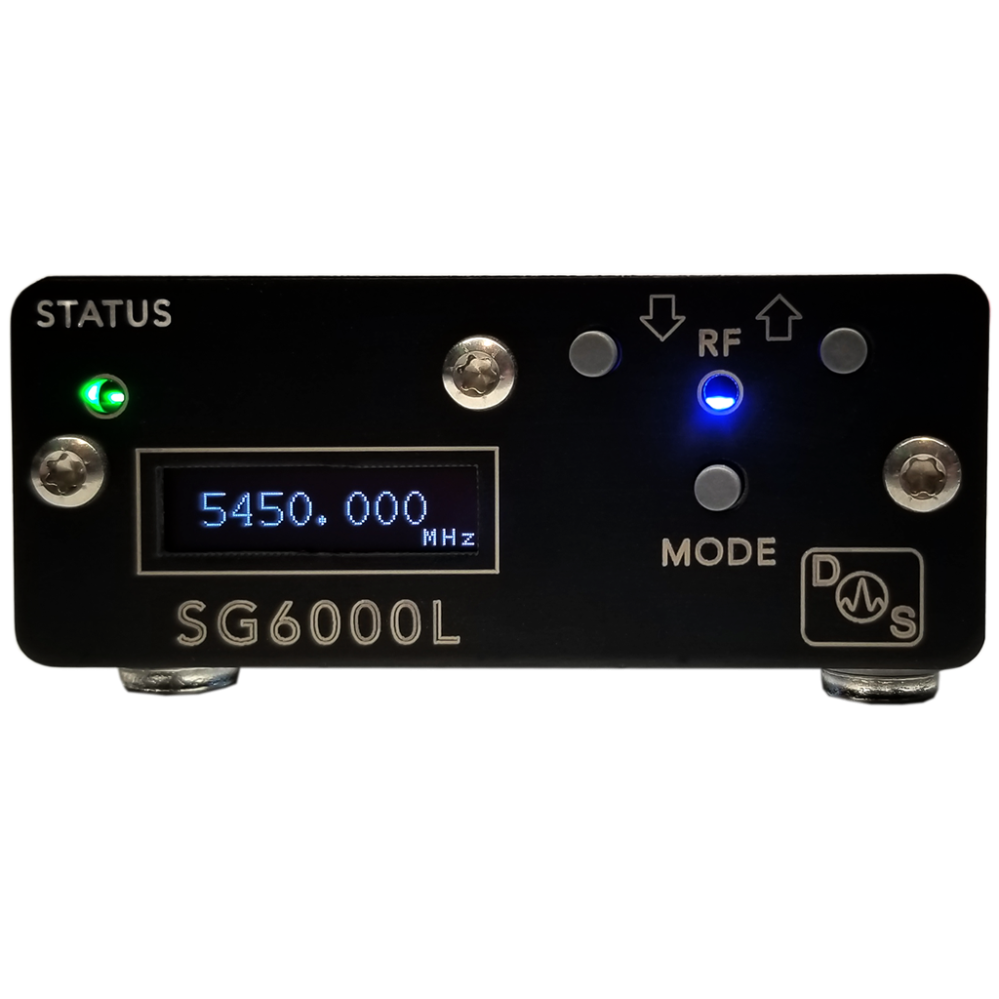

DS Instruments SG6000L ultrakompakta RF-signalgenerator fortsätter att sätta industristandarden för prisvärd och bärbar RF-signalgenerering. SG6000L gör det möjligt för användare att generera en högkvalitativ RF-signal enkelt och till extremt låg kostnad utan behov av en värddator. Denna helsyntetiserade, moderna fraktionella N-syntesenhet täcker 7 oktaver från 24 till 6000 MHz. Max uteffekt är vanligtvis över +15 dBm och kan justeras nedåt i steg om 0,5 dB, eller kontinuerligt via den interna variabla dämparen. Stegstorleken för RF-utgången varierar från maximalt ~3 KHz till mindre än 40 Hz, beroende på operationsband. Den skarpa OLED-skärmen ger användbar feedback för användaren, och främre kontrollknappar ger ett snabbt alternativ till USB-kontroll. Liksom de flesta av våra produkter, passar SG6000L lätt i din handflata, vilket gör den till en verkligt bärbar och bänkplatsbesparande enhet.
SG6000L (Rev 17) Signal Generator Features:
- Fristående och USB-fjärrkontroll
- Upp till 6GHz utgångsfrekvens
- Justerbar uteffekt (steg och variabel)
- Bransch standard SCPI-kommandostöd
- Intern ±2,5PPM TCXO 10MHz referens
- Främre användarfrekvens stegknappar
- Frekvenssvepande stöd
- Frontmonterad ljus OLED-skärm
- Kraftig svart kapsling helt i aluminium
- Enkelt Windows-kontroll gränssnitt
- Lågspänningsvakt
- Drivs från standard mikro-USB som en smartphone
- Lätt att samverka med alla mjukvarupaket (Matlab, python, android, linux, ios...)
- Valfri Ethernet-kontroll
- Valfritt internt litiumjonbatteri
RF Signal Generator Specifikationer:
- Frekvensområde: 24-6000 MHz
- Kalibrerat uteffektområde: -22 till +15dBm
- Typiskt okalibrerat område: -30 till +17dBm
- Fasbrus vid 6GHz: -72dBc @ 10KHz offset
- Intern dämpare (digital): 32dB (64x 0,5dB steg)
- Intern dämpare (variabel): ~20dB (10 bitars DAC)
- Mått: 2,75 tum x 1,25 tum x 2,15 tum
- Ingångsspänning: 5V Standard mikro-USB
- Typiskt strömbehov: 0,45A
- Utgångsimpedans: 50 Ohm
- RF-kontakt: Premium guld mikrovågs SMA
- 10MHz referensingångsport: MCX-kontakt
SG6000L vanliga applikationer:
- Automatiserade testmiljöer
- Allmän användning av RF Lab
- Flexibel LO-sourcing
- Antenn design
- EMC-testning
- Produktions verifiering och testning
- Utbildnings-/universitets labbanvändning
- Flyg-/försvarsforskning
- 802.11n utveckling/testning
- LTE Engineering
