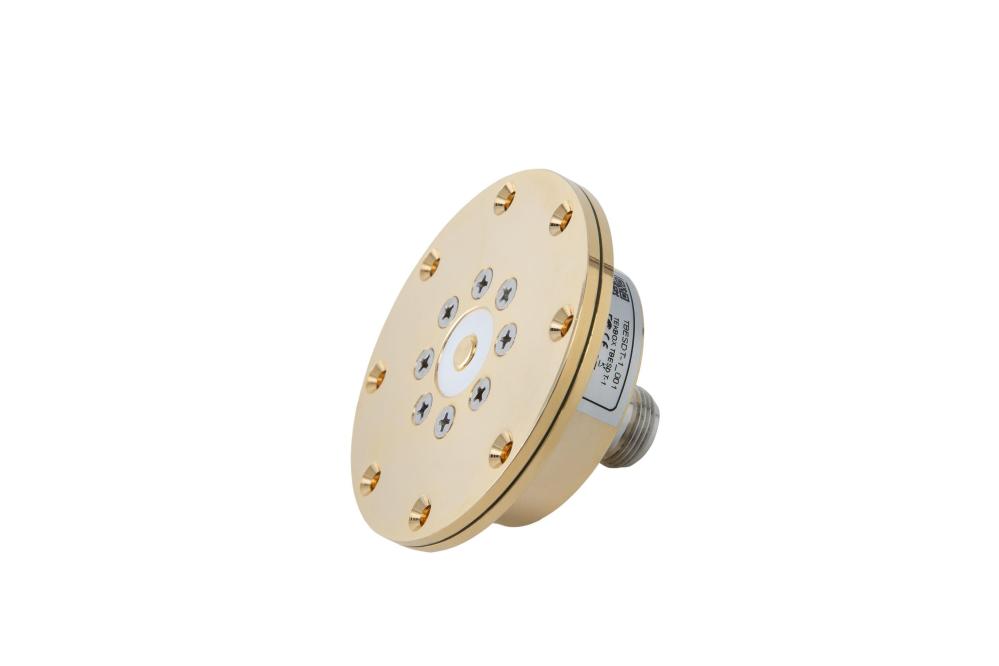

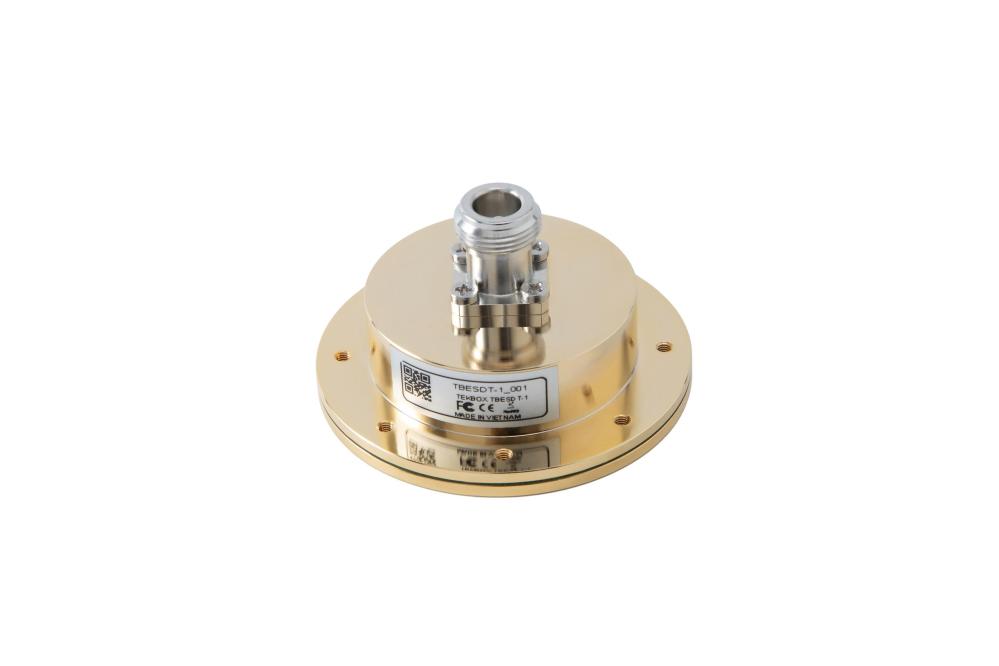

TBESDT1 ESD-Target är en strömavkännande givare för att verifiera ESD-simulatorer. Den används för att göra mätningar i enlighet med IEC 61000-4-2 upp till 4 GHz.
Specifikationer:
- Överensstämmelse: IEC 61000-4-2
- Motstånd: 2,08 Ω ± 1 %
- Överföringsimpedans:
- 2 V/A
- 0,2 V/A med 20 dB dämpare
- Frekvensomfång:
- DC – 4 GHz
- < ± 0,5 dB upp till 1 GHz
- < ± 1,2 dB upp till 4 GHz
- Max. pulsamplitud: ± 30 kV

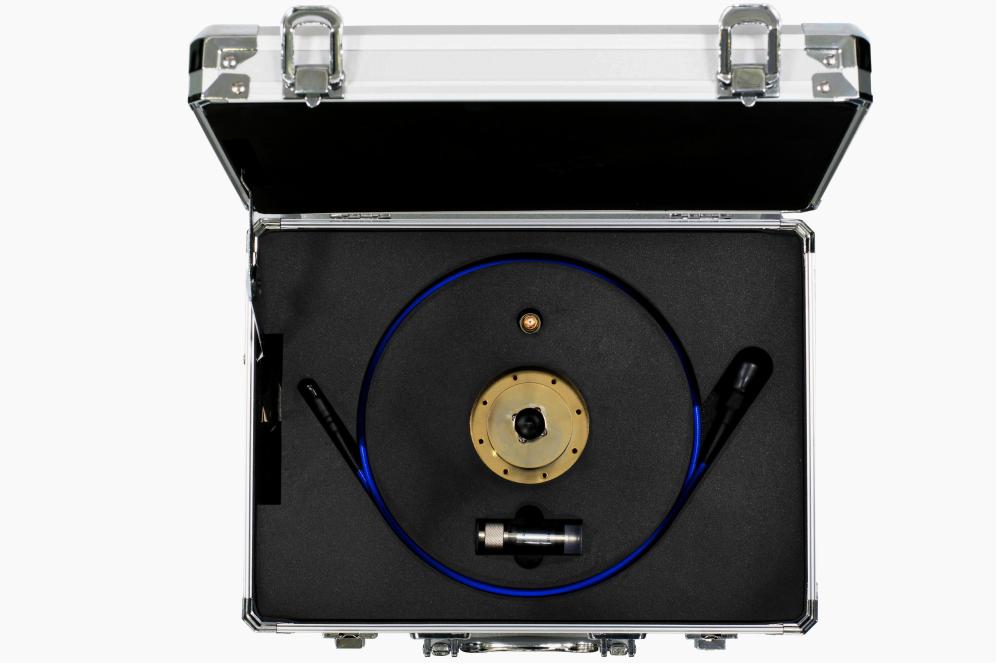

- Leveranser:
- TBESDT1 ESD-mål
- 20 dB dämpare
- N-hane till SMA-hane koaxialkabel, 100 cm, RM141
- SMA-hona till BNC-hane koaxialadapter
- Bärväska i aluminium
- Fabrikskalibreringscertifikat, NIST spårbart
- ESD-Målvikt: 0,5 kg
- ESD-Målmått: D70 mm x H40 mm
- Boettvikt: 2,1 kg
- Boettmått: 340 mm x 260 mm x 110 mm
