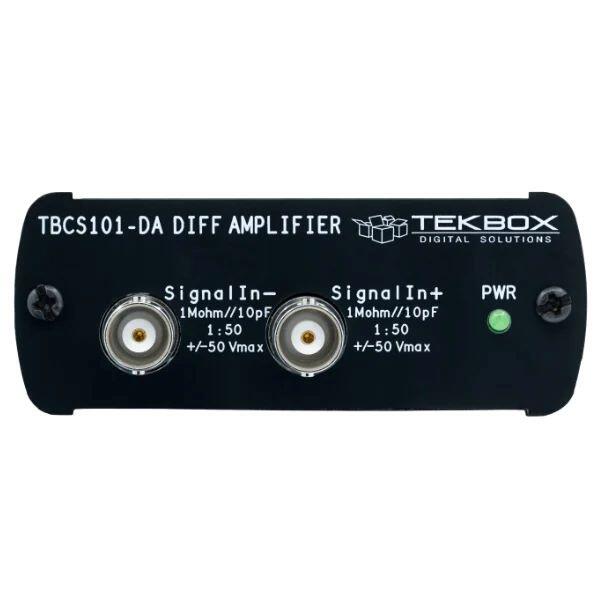

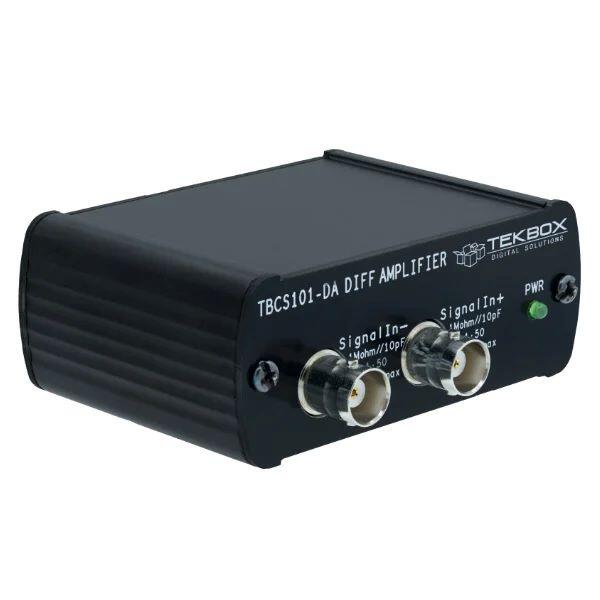

TBCS101-DA är en differential förstärkare med en platt respons från DC – 250 MHz, en 3 dB bandbredd på 310 MHz, en dämpning på 1:50 och en utgångsimpedans på 50Ω.
- Differential förstärkare för CS101-testinställningar.
- Differential förstärkare för allmänt bruk
Allmän specifikation
- Frekvensområde: DC – 310 MHz, 3 dB bandbredd, typiskt
- Vinst: 1:50
- Stigtid: ≤ 2,3 ns (steg 200mV)
- RF-kontakter: BNC-hona
Ingångsspecifikation
- Ingångsimpedans: 1 MΩ // 10pF
- Maximal ingångsnivå: max. ± 50 V för linjär drift (100V differentialläge)
- Maxbetyg: max. ± 100 V gemensamt läge / 200 V differentialläge för skador
Utgångsspecifikation
- Utgångsimpedans: 50 Ω
- Utgångsreturförlust: > 20 dB, typ.
- Common Mode Rejection: DC – 1 MHz > 70 dB; 1 MHz – 100 MHz ≥ 80 dB; 100 MHz – 310 MHz ≥ 50 dB
- Max. utspänning: 2 Vpp
- DC offset: < 10mV vid utgång
- Brus: < 1,4 mVRMS
Leveransspecifikation

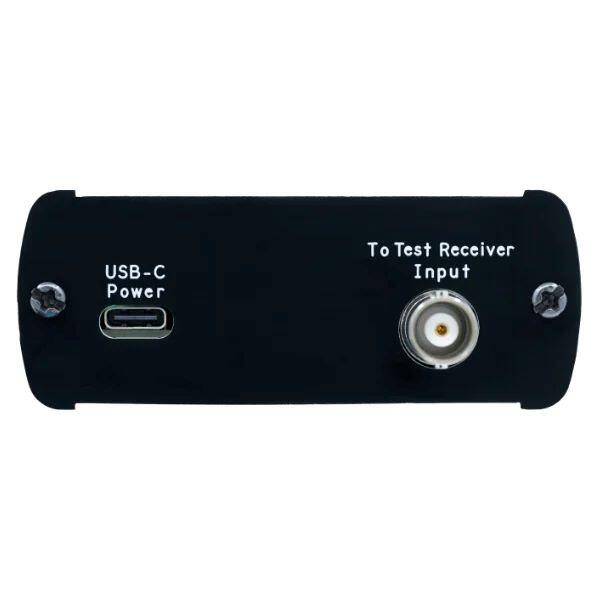

- Strömkontakt: USB-C
- Indikatorlampor: Ström PÅ
- Driftspänning: 5 V DC
- Strömförbrukning: 90 mA
- Drifttemperaturområde: -20°C till +50°C
- Mått: B 82 mm x H 33 mm x L 80 mm
- Vikt: 100 g
