Kamgeneratorn TBCG3-RN2 är i första hand avsedd för att testa utstrålade inställningar. Det är ett användbart verktyg för att validera korrekt funktion av antennen och förförstärkaren, såväl som noggrann inställning och konfiguration av spektrumanalysatorn. Den är väl karakteriserad i en ekofri kammare och de utstrålade emissionsdiagrammen kan användas som referens för att jämföra en EUT i en icke-ideal uppsättning med kamgeneratorn på samma plats.

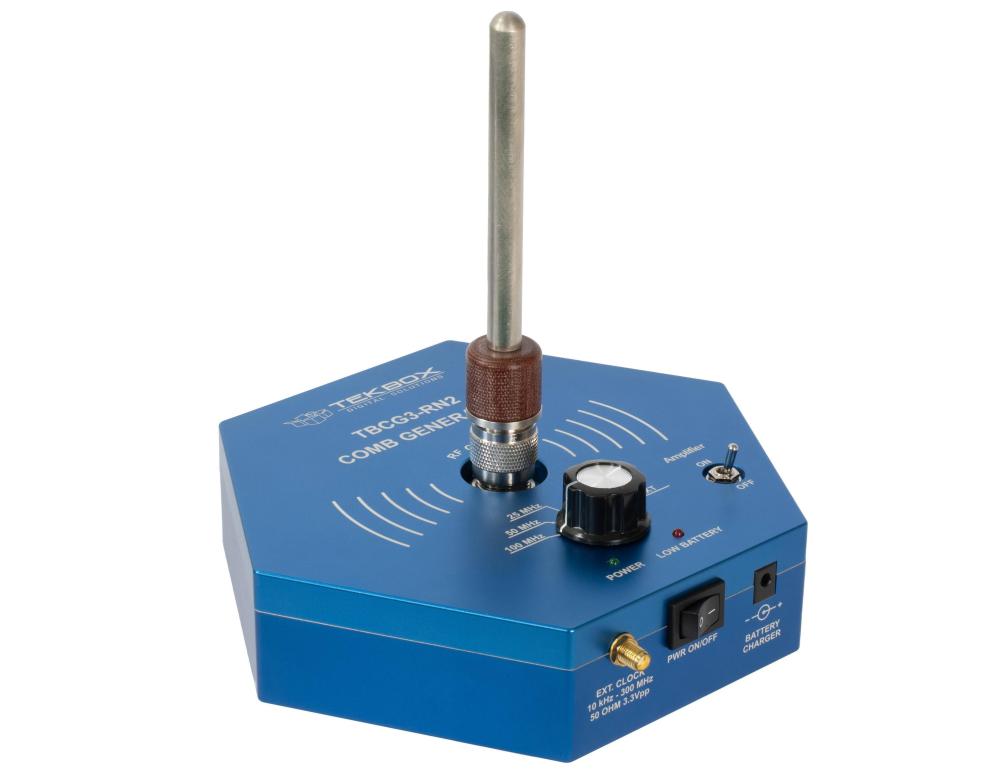

Du kan välja mellan fem fasta kamfrekvenser och en extern kamfrekvensingång med ett intervall på 5 kHz till 200 MHz med hjälp av en vridomkopplare. En omkopplingsbar RF-förstärkare kan öka utsignalen med 20 decibel (dB).

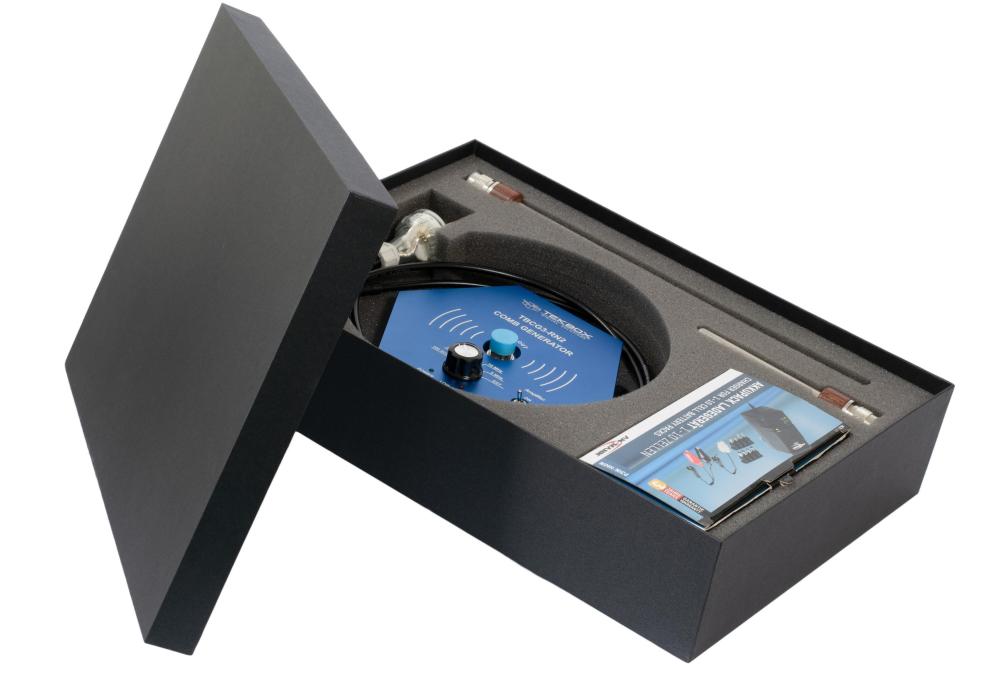

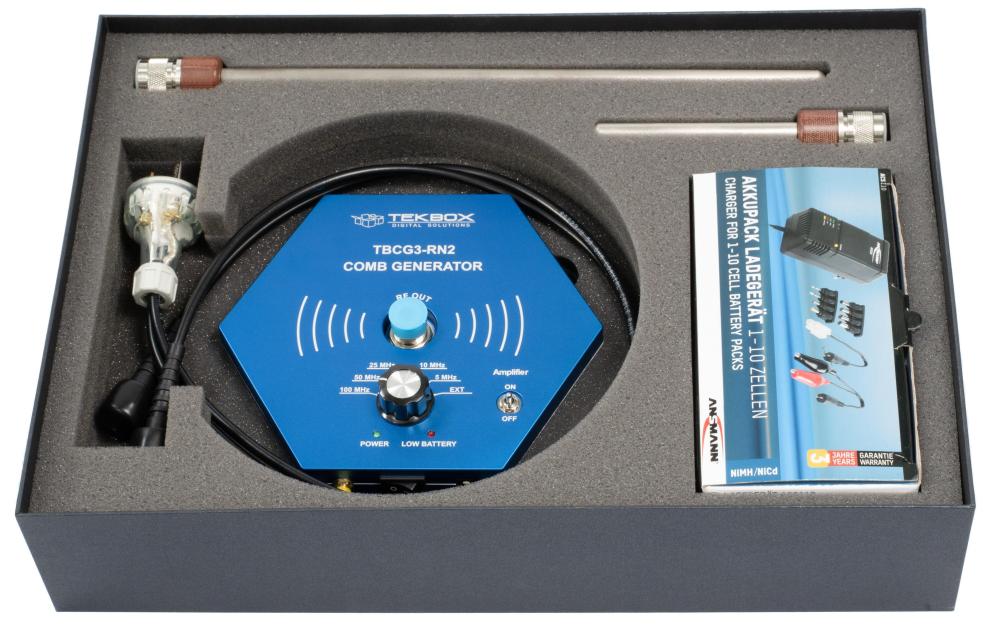

Kamgeneratorn kommer med två monopolantenner, en 30 cm monopol för frekvenser upp till 300-500 MHz och en 10 cm monopol för frekvenser över det.
Det utstrålade kamspektrat kännetecknas från 5 MHz – 6 GHz.
TBCG3-RN2 har en 50 Ohm utgång med en N-honkontakt. Den drivs med sex AA NiMH-batterier och kommer med en extern laddare.
Huset är bearbetat av massivt aluminium. Bottenpanelen har en 1/4″ – 20 UNC-gänga som accepterar vanliga stativbultar.
- Karakteriserat frekvensområde: 5 MHz – 3 GHz
- Kamspektrumplanhet upp till 1,5 GHz, förstärkare avstängd: vanligtvis 8 dB vid RF-kontakten
- Kamspektrumplanhet upp till 1,5 GHz, förstärkare på: vanligtvis 12 dB vid RF-kontakten
- Utgångsimpedans: 50 Ohm
- Uteffekt: -5 dBm max. @ 100 MHz f kam; minskar 6 dB för varje fcomb/2
- Amplitudstabilitet: < 0,2 dB; <0,1 dB efter 15 minuter
- Åldrande: < 0,5 dB över 12 månader
- Utgångskontakt: N-hona
- Valbara, fasta kamfrekvenser: 100 MHz, 50 MHz, 25 MHz, 10 MHz, 5 MHz
- Frekvensstabilitet: 50 ppm
- Extern exciteringsingång: 5 kHz – 200MHz @ fyrkantig insignal; 3,3 Vpp max, 100 kHz – 200 MHz @ sinus insignal; 3,3 Vpp max
- Extern ingångsimpedans: 50 Ohm
- Ingångskontakt: SMA-hona
- Indikatorer: Power On LED, Low Battery LED
- Strömförsörjning: 6 x AA NiMH (t.ex. Varta Mignon 2700, medföljer ej)
- Laddare: extern; Ansmann ACS310
- Antenner: 30 cm monopol för f<300 … 500 MHz; 10 cm monopol för f>300…500 MHz
- Drifttid: batterikapacitet / 96 mA (ampl. av) eller 181 mA (ampl på)
- Temperaturområde: -10°C till +45°C; lägre driftstemperatur beroende på batterier
- Husets diameter: 180 mm
- Hushöjd: 60 mm
- Vikt: 1250 g
