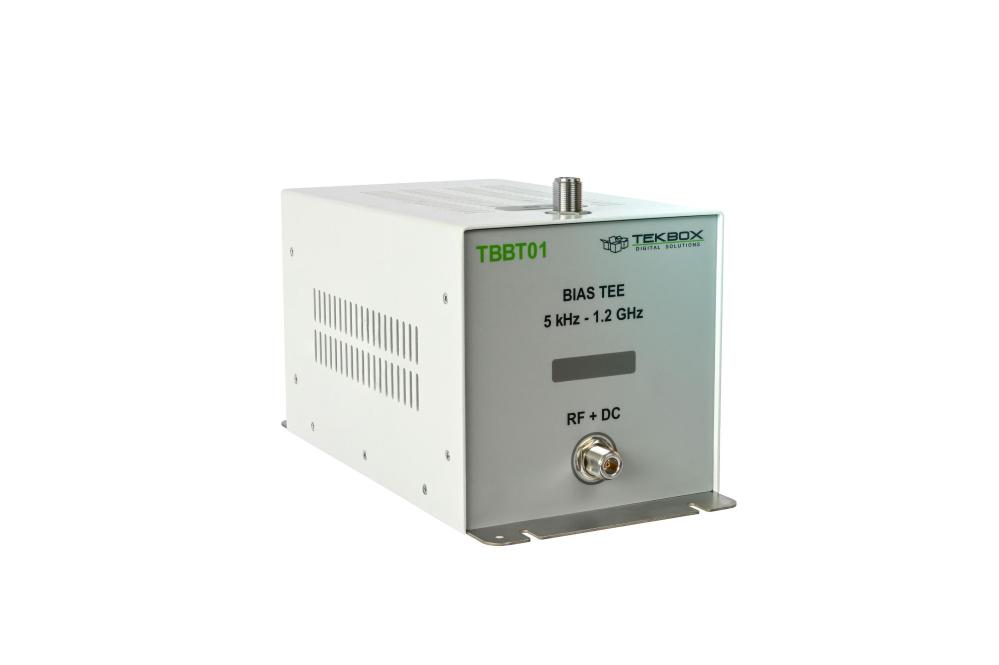

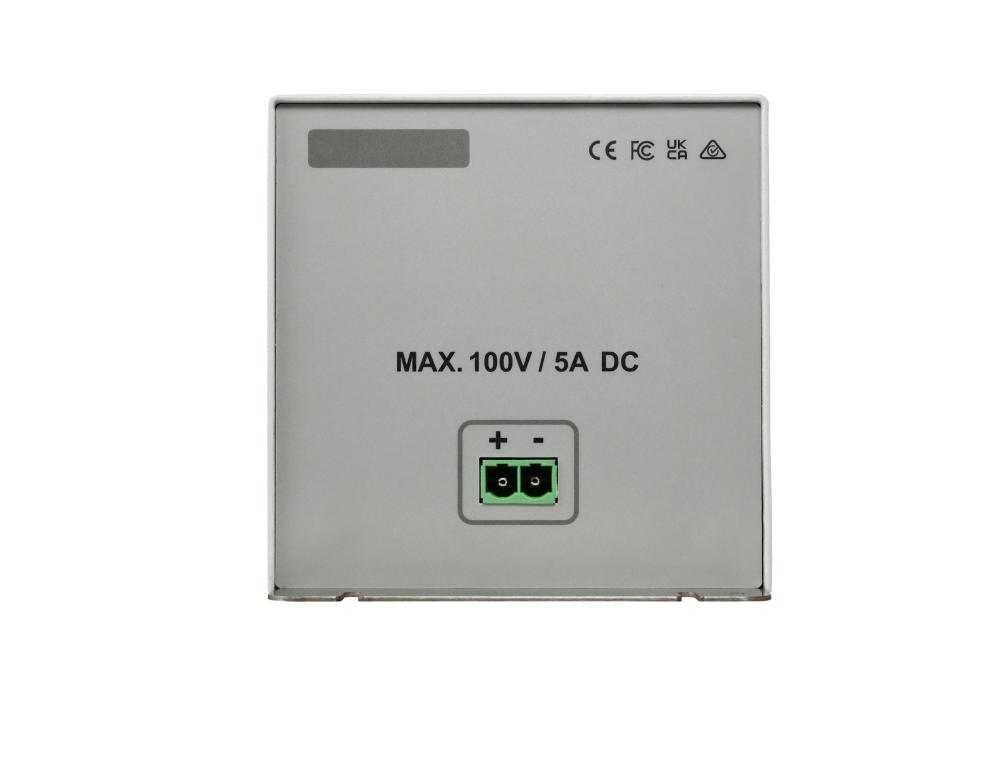

Tekbox TBBT01 High Current Bias-Tee

TBBT01 Bias-Tee är en enhet för mätning av mättnadseffekter av effektinduktorer och förspänningseffekter på kondensatorer. Majoriteten av tillgängliga Bias-Tees för effektinduktortestning arbetar vid låga frekvenser, vilket gör dem olämpliga för att utvärdera avkopplings-/biasinduktorer för RF-effektförstärkare eller EMC-filter. Emellertid har RF Bias-Tees vanligtvis begränsade strömkapaciteter och kan inte användas i den lägre frekvensregionen. TBBT01 kan mäta såväl hög bandbredd som hög ström.



Effektinduktorer är föremål för magnetiska mättnadseffekter eftersom de ofta har ferritkärnor. Redan innan man når den magnetiska mättnadsström som anges i induktordatablad börjar induktansen att minska och komponentens RF-egenskaper degenereras.



Effekten av DC-ström underskattas ofta när man bygger EMC-filter, och filtret fungerar inte som planerat. Högströms Bias-Tees för ströminsprutning krävs för att bedöma frekvenssvaret för ett EMC-filter under belastningsförhållanden.



T-stycken med hög strömförspänning kan användas för ett brett utbud av ytterligare applikationer. Varhelst induktorer används för frånkoppling och filtrering i DC-banor, är det bästa förfarandet att mäta induktansen under belastningsströmförhållanden. Detsamma gäller för förspänningsströmförande pulstransformatorer.



TBBT01 kan injicera upp till 10A DC-ström i en 50 Ohm RF-bana och fungerar vid frekvenser mellan 5 kHz och 1,5 GHz.

TBBT01:s insättningsförlust är inte relaterad till insprutningsströmmen.
