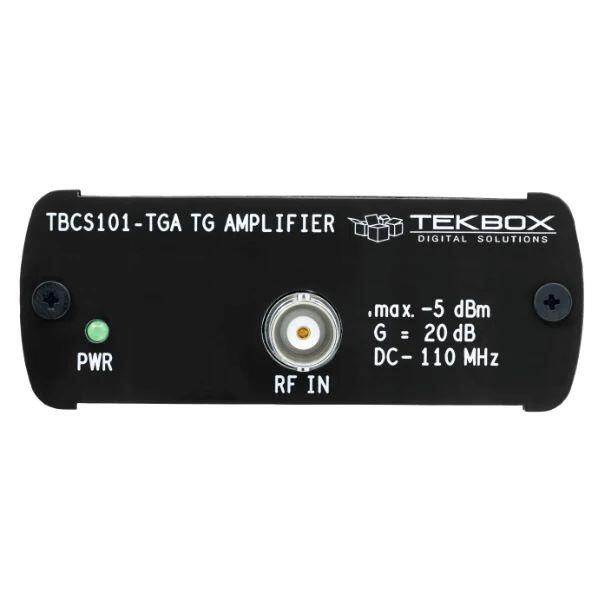

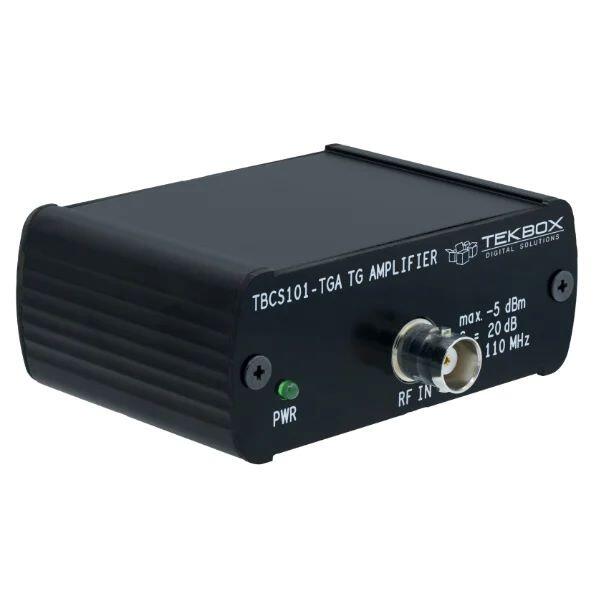

TBCS101-TGA är en DC-kopplad förstärkare med en platt förstärkning från DC – 20 MHz, en 3 dB bandbredd på 40 MHz, en förstärkning på 20 dB och en uteffekt på + 15 dBm
Drivförstärkare för högeffekts DC-kopplade förstärkare som krävs för CS101-testning Allmänförstärkare för att förstärka spårningsgeneratorsignalen för TBMR-110M-mätmottagaren.
Allmän specifikation
- Frekvensområde: DC – 40 MHz, 3 dB bandbredd, typiskt
- Förstärkning: 20 dB, typ. ( ≙ linjär spänningsförstärkning 10) med 50 Ohm lastimpedans
- RF-kontakter: BNC-hona
Ingångsspecifikation
- Ingångsimpedans: 50 Ω
- Ingångsreturförlust: > 30 dB, typ.
- Maximal ingångsnivå: -5 dBm (≙ 0,35 Vpp ); för utgångsmättnad
- Maximala värden: +20 dBm i ett 50 Ohm system / ± 1,5V DC max. ingångsbetyg

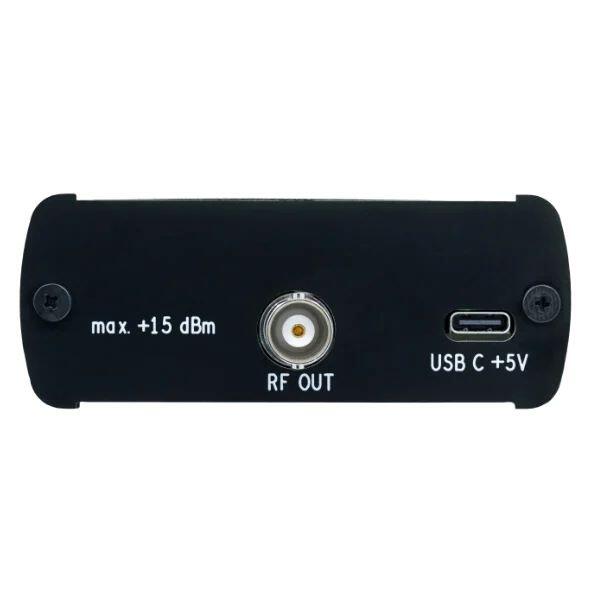

Utgångsspecifikation
- Utgångsimpedans: 50 Ω
- Utgångsreturförlust: > 20 dB, typ.
- P1dBout: +15 dBm (≙ 3,5 Vpp); utgångsmättnad
- IP3 ut: +25 dBm
- DC offset: < 100mV vid utgång; ingång avslutad med 50 Ohm
Leveransspecifikation
- Strömkontakt: USB-C
- Indikatorlampor: Ström PÅ
- Driftspänning: 5 V DC
- Strömförbrukning: 90 mA
- Drifttemperaturområde: -20°C till +50°C
- Mått: B 82 mm x H 33 mm x L 80 mm
- Vikt: 100 g
