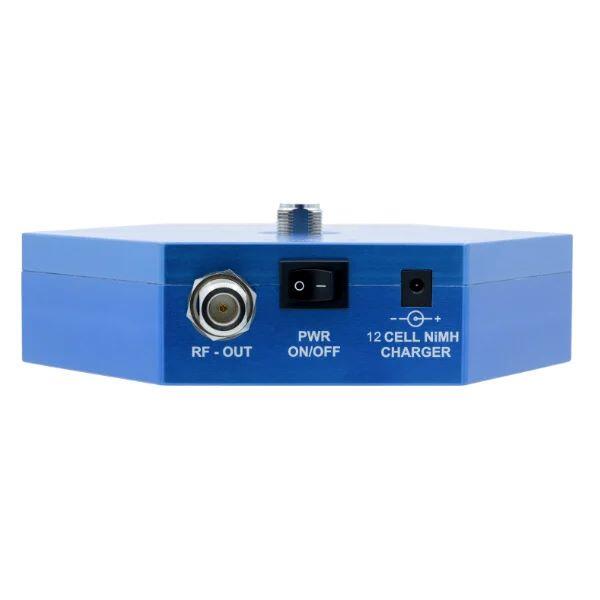

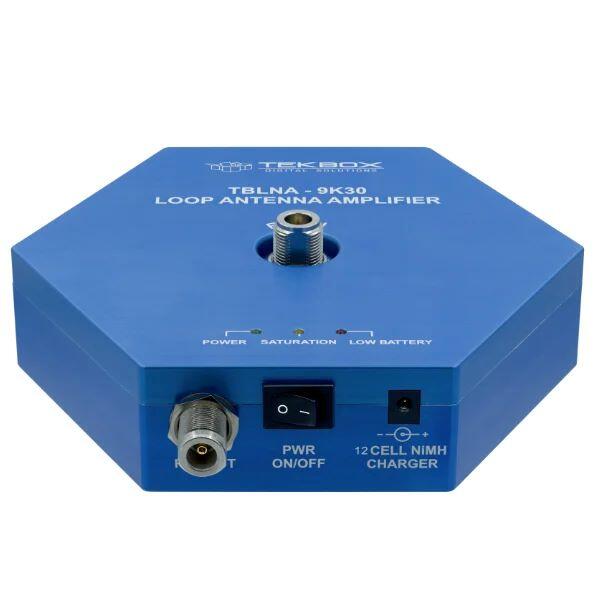

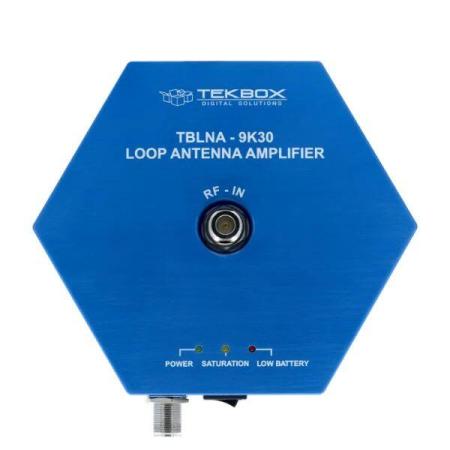

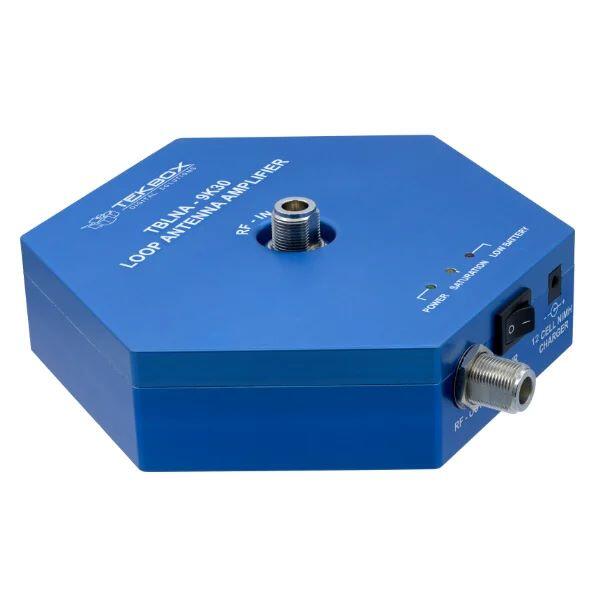

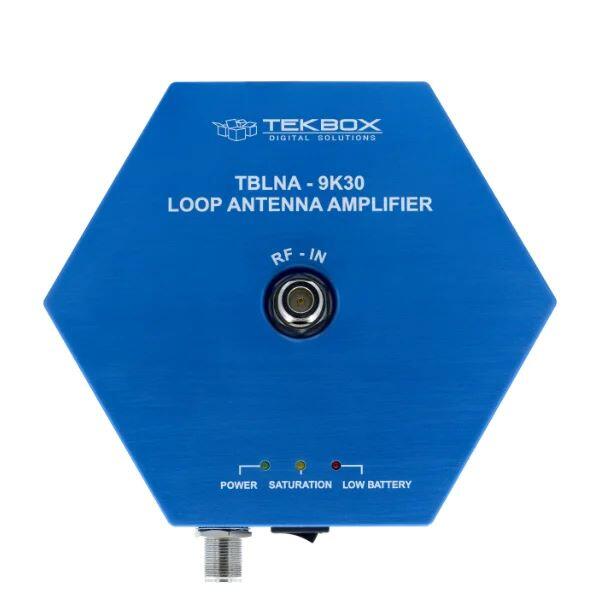

TBLNA-9K30 är en förförstärkare för TBMA6-P, som utökar det dynamiska omfånget för den passiva slingantennen.
Förförstärkaren är designad för TBMA6-P, men den kan användas tillsammans med valfri passiv ramantenn för frekvensområdet 9 kHz – 30 MHz. Förförstärkaren är utrustad med laddare för 12 stycken standard AA NiMh batterier. En ¼” gänga i botten av TBLAA1 tillåter anslutning till standardstativ.
Specifikationer
- Frekvensområde: 9 kHz till 30 MHz
- Förstärkning: 43 dB, typ.
- Ingångsreturförlust: < -15 dB @ 9 kHz till 30 MHz, typ.
- Utgångsreturförlust: < -20 dB @ 9 kHz till 30 MHz, typ.
- Brusspänning: 1nV / √Hz, typ.
- P1dBout: +15 dBm (indikeras med gul LED)
- IP3 ut: +28 dBm
- Kontakttyp: N hona
- Strömförsörjning: 12 stycken standard AA NiMh-celler (medföljer ej)
- Laddare: Mascot Type 2116
- Strömförbrukning: 120 mA
- Drifttid: ca. 10 timmar, beroende på NiMh batterimodell
- Indikatorer: LED-indikatorer för Pwr On, Low Battery, Saturation
- Mått: ⌀ 180 mm, höjd 52 mm
- Vikt: 1,7 kg
- Stativfäste: ¼” gänga
