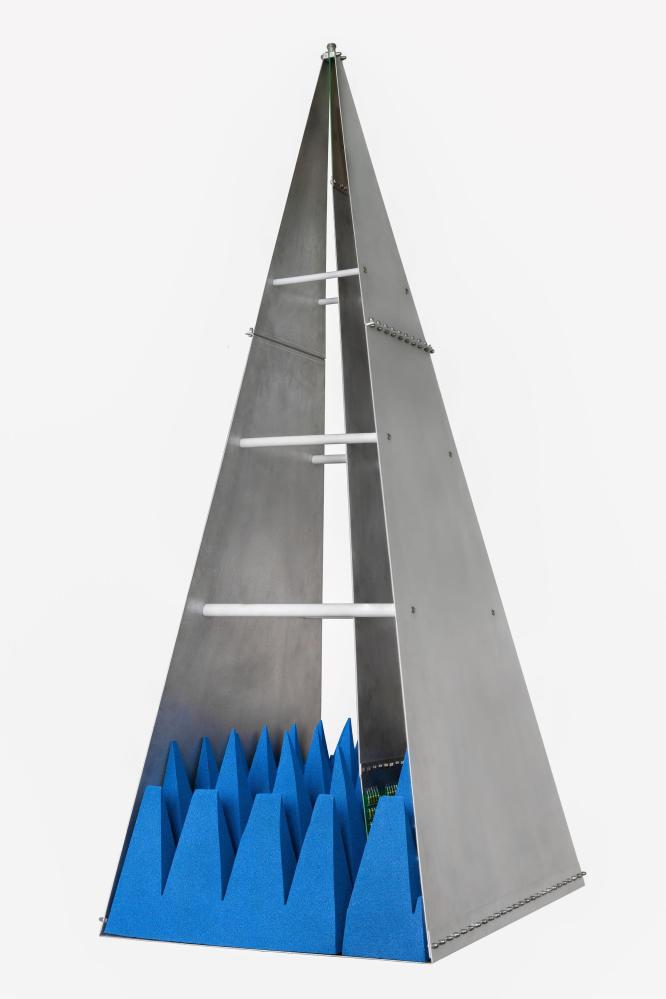

Den öppna GTEM-cellen TBGTC1 läggs till i vår befintliga portfölj av lågkostnadsöppna TEM-celler för EMC pre-compliance testing. Till skillnad från TEM-celler, som har gränser vid högre frekvenser, kan GTEM-celler fungera upp till många GHz.
Produkter kan undersökas med avseende på utstrålade emissioner och immunitet före och efter EMC-relaterade designändringar med hjälp av en spektrumanalysator med spårningsgenerator, modulerad effektförstärkare och EMCview-mjukvara.
Ingenjören kan enkelt validera om hans ändringar förbättrade eller skadade EMC-prestandan, eller om den förblev oförändrad. Användningen av GTEM-celler eliminerar behovet av gissningar.
När den placeras vertikalt kräver TBGTC1 bara en yta på 78 cm × 52 cm. EUT kan bekvämt placeras på en medföljande träskiva som vilar på GTEM-celldistanserna.
- Septumhöjd: 250 mm vid platsen för EUT-brädan
- Yttermått (LxBxH): 1452x780x520 mm
- Ca cellvikt: 13 kg.
- Maximal EUT-storlek (LxBxH): 200x200x150 mm
- Definerad testvolym (±3 dB < 3000 MHz, LxBxH): 100x100x100 mm
- GTEM-cellkontakter: N-hona
- Nominell cellimpedans: 50 Ohm
- Frekvensområde: 0,009 MHz – 6 GHz
- Vågimpedans: 377 Ohm
- Maximal kontinuerlig RF-ingångseffekt: 600W
- VSWR: 1:1,3 typiskt, 1:1,9 max.
- Fältenhetlighet vid maximal testvolym: upp till 3 GHz < ± 6 dB
- Valfritt skärmat tält TBST-100/100/200:
- Konstruktion: två lager ledande silvertyger, åtkomstöppning med ledande kardborre, aluminiumram
- Dämpning av omgivande brus: upp till 50 dB i intervallet 10 MHz till 6 GHz
