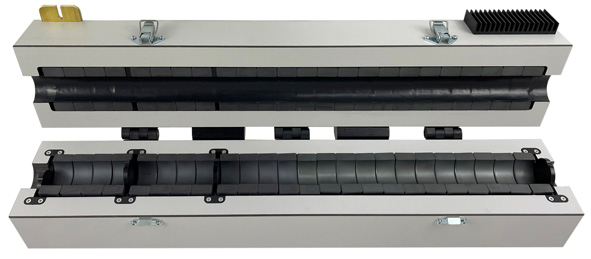

EM-kopplingsklämma för immunitetstester enligt IEC/EN 61000-4-6, 10 kHz–1 GHz, för oskärmade kablar upp till 35 mm där CDN inte är lämpligt.
IEC / EN 61000-4-6
EM-kopplingsklämmor används alltid när användningen av kopplings-/frånkopplingsnätverk (CDN) inte verkar lämplig eller lämplig. Det gäller till exempel oskärmade kablar som består av ett stort antal enskilda ledare.
Med den elektromagnetiska kopplingsvägen uppnås både kapacitiv och induktiv koppling till kabeln ansluten till testobjektet. Nyckelfakta EM-kopplingsklämman har en riktningsgrad på ≥ 10 dB över 10 MHz, så att en definierad impedans mellan den asymmetriska anslutningspunkten för extrautrustningen och referensjordplanet inte längre behövs. Över 10 MHz är beteendet hos EM-kopplingslänken därför liknande det för kopplings-/avkopplingsnätverk.
