TBMA5B är en aktiv monopolantenn som utökar Tekbox sortiment av prisvärd utrustning för EMC-förtestning.

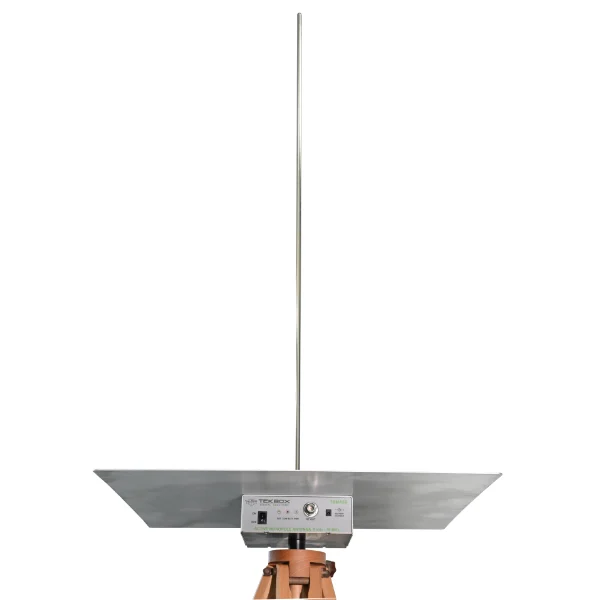

Antennen är utformad för mätning av radiostörningar inom frekvensområdet 9 kHz–30 MHz, i enlighet med standarder som CISPR 16. Den har en 104 cm hög stav som ger utmärkt känslighet för mätningar enligt CISPR 25 eller MIL-STD-461G.

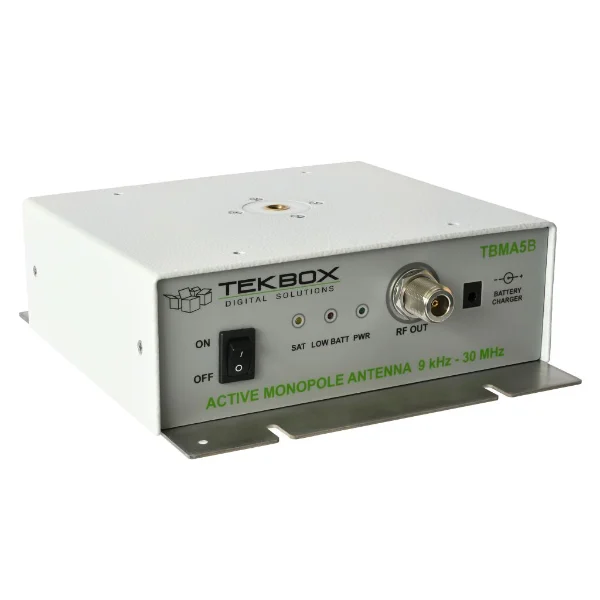

TBMA5B levereras med en impedansomvandlare, universalladdare, en stav med 10 mm diameter, en jordplatta på 60x60 cm och en kalibreringsadapter på 10 pF. Dessutom ingår koaxialkabel med ferrit och jordningsutrustning som krävs enligt MIL-STD461G. Impedansomvandlaren är utrustad med en ¼” gänga för montering på vanliga stativ.
- Frekvensområde: 9 kHz till 30 MHz
- Antennfaktor: +5 till +7 dB/m, typiskt
- Dynamiskt omfång: 117 dB @ 10MHz, 9KHz RBW, AVG
- Elektriskt fält, nedre gräns: Brusgolv vid -3 dBµV/m @ 10MHz, 9 KHz RBW, AVG
- Elektriskt fält, övre gräns: 120 dBµV/m (1 V/m) @ 1 dB kompression
- VSWR-utgång: 1.04 till 1.6 :1
- Typ av anslutning: N hona
- Batterityp: 12 x NiMH, AA (ingår ej)
- Batteritid (genomsnitt): upp till 20 timmar, beroende på batterikapacitet
- Laddare: Mascot 2116 6-12 Cells
- Stativmontering: ¼” gänga
- Impedansomvandlare, mått: 185 x 210 x 65 mm, 1.5 kg
- Transportväska: Aluminium, 75 x 73 x 18 cm, 4 kg
