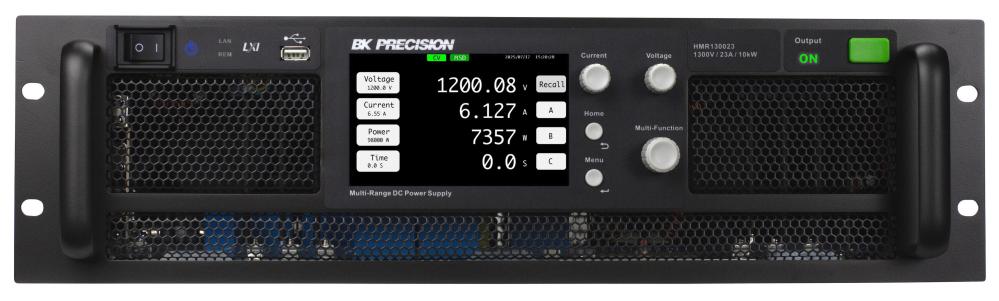

HMR-seriens 10 kW/18 kW multi-range DC-nätaggregat levererar pålitlig prestanda för ATE-applikationer som kräver bred utspänning och utström i en kompakt 3U formfaktor. Till skillnad från konventionella nätaggregat med fast räckvidd, möjliggör multi-range (autoranging) drift HMR-serien att leverera maximal effekt vid flera olika spännings-/strömkombinationer. Integratörer får tillgång till snabba kommandosvarstider och låg brusnivå. Dessutom förenklar det breda AC-ingångsområdet installationen. Den stora pekskärmen i kombination med dedikerade vridreglage och utgångs på/av-knapp erbjuder intuitiv kontroll på frontpanelen. HMR-serien stöder även USB och LXI-kompatibla LAN-gränssnitt för fjärrstyrning och programmering via PC. Valfria GPIB- och analoga gränssnittsmoduler kan installeras av användaren. PC-programvara medföljer för generering av testsekvenser och dataloggning utan behov av källkod. Den inbyggda webbservern möjliggör fjärrstyrning av instrumentet från en webbläsare. HMR-serien innehåller SiC MOSFETs (kiselkarbid), som ger lägre motstånd i på-tillstånd ("on-resistance"), reducerade kopplingsförluster och överlägsen termisk prestanda jämfört med traditionella kisel (Si) FET:ar. Denna avancerade design resulterar i högre total prestanda, förbättrad verkningsgrad och ökad tillförlitlighet.
Systemintegration
HMR-serien erbjuder många funktioner för ATE-system och integrationsapplikationer.
Automation:
- LXI förenklar integration och systemutveckling
- Snabb kommandosvarstid (3 ms)
- LabVIEWTM, IVI-C och IVI.NET drivrutiner ingår
- List mode-programmering
- Inbyggd webbserver
Integration:
- 3U formfaktor sparar rackutrymme
- Bekväm 200 till 415 VAC ingång
- Parallell drift
- Omfattande skyddsfunktioner för nätaggregatet och DUT (Device Under Test)
- Valfria GPIB- och analoga gränssnitt som kan installeras av användaren
- Termostatstyrda kylfläktar reducerar akustiskt brus samtidigt som systemtemperaturen hålls låg
Funktioner:
- Utgång upp till 1950 V eller 360 A
- Multi-range drift, kapabel att ersätta flera nätaggregat med fast räckvidd
- Kompakt 3U formfaktor
- 10 kW och 18 kW modeller tillgängliga
- Master/Slave-läge ger upp till 1.8 MW med 100 enheter anslutna parallellt
- Konfigurerbart internt motstånd för att simulera utgången av ett batteri
- Överspänning (OVP), överström (OCP), övereffekt (OPP), övertemperatur (OTP) skydd och tangentlås
- Justerbar spännings- och strömslutning (steg- och falltid)
- Spara/återkalla upp till 16 program i listläge med upp till 500 steg vardera
- Utgångs-på-timer
- Fjärrkänning för att kompensera för spänningsfall
- Verkningsgrad upp till 95%
- Standard LAN (LXI-kompatibelt) och USB-gränssnitt
- Användarinstallerbara GPIB- och analoga gränssnitt är valfria
- Programvara ("Soft panel") för fjärrkontroll och dataloggning ingår
- Stöd för brett AC-ingångsområde förenklar instrumentinställning och integration
Inkluderat:
Kalibreringscertifikat
Skyddskåpa för utgång
Skyddsenhet för AC-ingång (AC input cover assembly)
Valfria tillbehör:
HMRGPIB: GPIB-gränssnittskort för HMR-serien
HMRALG: Isolerat analogt gränssnittskort för HMR-serien
HMRPB: Busskenor för parallellkoppling (Parallel Bus Bars) för HMR-serien
HMRPU180: Skyddsenhet (Protection Unit) för HMR65046, HMR130023, HMR500108, HMR195027
HMRPU540: Skyddsenhet (Protection Unit) för HMR80360
