TBMA1B är en liten, lätt, bredbandig bikonisk mätantenn. Med sitt måttliga pris är den avsedd för EMC-förberedande efterlevnadstestning av utstrålat brus och för att generera definierade fältstyrkor.
Den har specificerade egenskaper inom frekvensområdet 30 MHz till 3 GHz och har ett riktningsmönster som liknar en dipol.

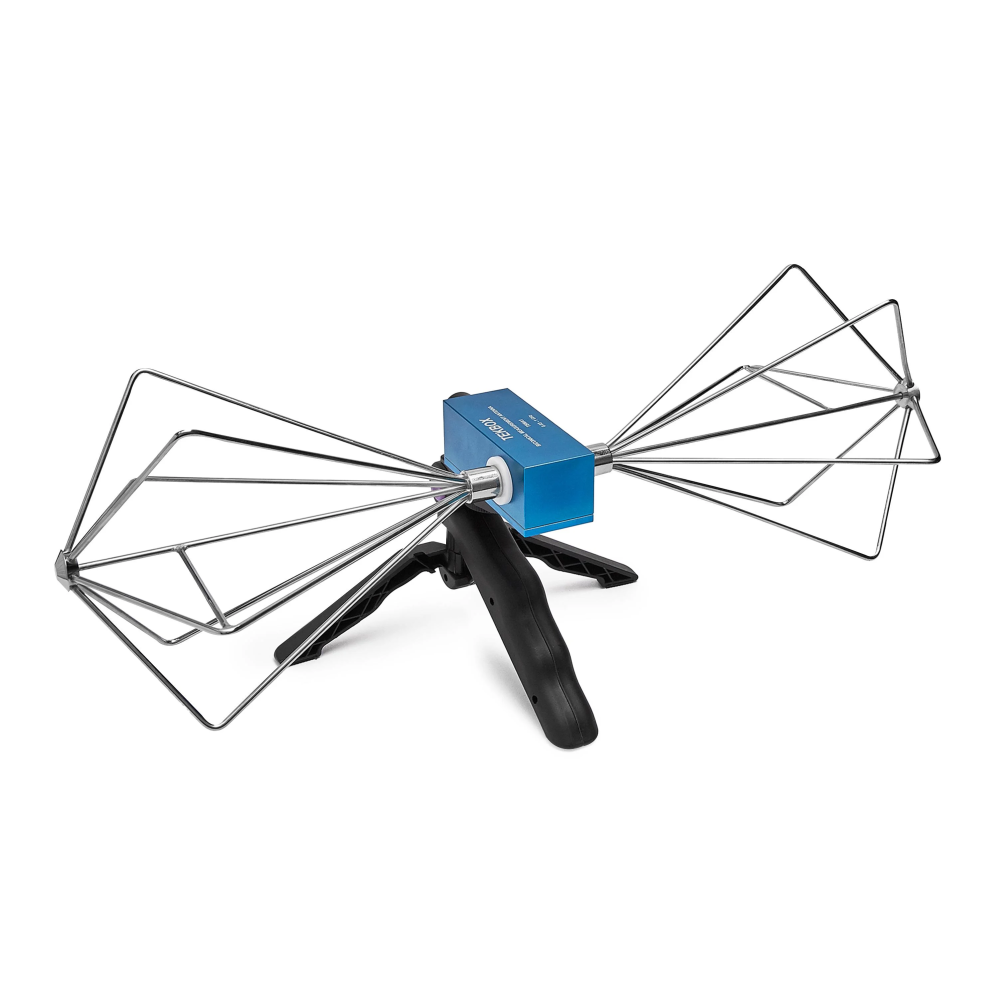

TBMA1B levereras i en bärväska av aluminium, tillsammans med ett "pistolgrepp"-stativ. En standard ¼”-gänga gör det enkelt att ansluta den till de flesta standardstativ. Elementen är korrosionsbeständiga och konstruktivt låsta mot rotation. De matas via en bredbandig balun med 2 W effekthanteringskapacitet. Dessutom är de skyddade mot uppbyggnad av statisk laddning.
- Typ: Passiv bikonisk
- Frekvensområde: 30 MHz – 3000 MHz
- Isotropisk förstärkning vid 3m avstånd: -38,46 … 1 dBi
- Antennfaktor vid 3m avstånd: 17,24 … 51,20 dB/m
- Maximal kontinuerlig RF-ingångseffekt: 2W
- Nominell impedans: 50 Ω
- RF-kontakt: N-typ hona
- Anpassning: 1:2 transformator + 1:1 balun
- Stativadaptergänga: ¼ “
- Mekaniska dimensioner (L x B x H): 430,73 mm x 163,08 mm x 138,79 mm (16,96” x 6,42” x 5,46”)
- Vikt: 0,46 kg (1,01 lbs)
