DAS1800 kan konfigureras för en mängd olika applikationer med plats för 10 inmatningsmoduler, där varje modul stöder 4 eller 8 mätkanaler. Datainsamling kan ske från alla sensorer med en spännings- eller strömutgång (med shunt), eller genom att direkt mäta spänning, resistans eller temperatur med hjälp av termocouplar eller resistans-temperaturgivare (RTD).
För att fånga snabbt varierande signaler och transienter kan DAS1800 samtidigt mäta och registrera upp till 40 kanaler med 1 MSa/s per kanal och kontinuerligt överföra datan direkt till den fasta disken (SSD). Basenheten väger cirka 6,8 kg och är det lättaste allt-i-ett-systemet i sin klass. DAS1800 har en stor 15,6-tums Full HD pekskärm för enkel konfiguration och för att visualisera data i realtid eller registrerad data. Det valfria interna batteriet ger upp till 3,5 timmars batteridrift för fälttester.
Typiska Applikationsområden
Instrumentet är mycket mångsidigt och lämpar sig för en rad krävande applikationer inom industrier som: Energiproduktion och distribution, Aeronautik och Försvar, Transport, Järnväg och Fordonsindustrin, samt Allmän industri.
Dessa system är särskilt lämpade för uppgifter som produktvalidering och verifiering, process- och utrustningsövervakning, förebyggande underhåll och felsökning.
Avancerad Synkronisering och Nätverksfunktioner
DAS1800 förstärker sin flexibilitet genom att erbjuda avancerade synkroniseringsalternativ – kritiskt för applikationer där mätdata från flera enheter måste korreleras (t.ex. vid tester av kraftnät och i fält).
- IRIG (Hårdvaruoption B122 / B126): Ger exakt tidssynkronisering via koaxialkabel. Enheten upptäcker automatiskt IRIG-signalen (1 kHz modulerad) och startar synkroniseringen.
- GPS (Hårdvaruoption): För enheter utrustade med detta tillval finns en dedikerad SMA-kontakt på toppen för anslutning av den medföljande GPS-antennen.
- PTPv2 (Mjukvarulicens): Precision Time Protocol (IEEE 1588v2) möjliggör exakt tidssynkronisering via Ethernet-nätverket. Funktionen gör att enheten automatiskt synkroniseras med en PTP-källa i nätverket.
Nya basenhetsversioner är tillgängliga: DAS1800-SYNC och DAS1800-SYNC-BAT.
Användargränssnitt och programvara

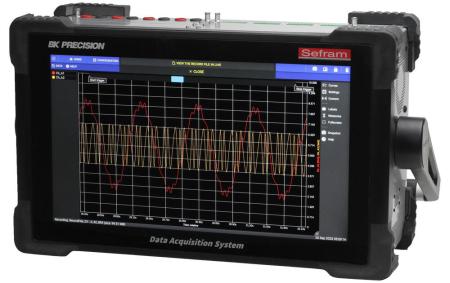

Det mycket intuitiva användargränssnittet i DAS1800 gör den enkel att använda tack vare tidsbesparande funktioner som scrollning med ett finger, nyp-och-zoom ("pinch and zoom") och ett inbyggt sensorbibliotek. Visa mätvärden som vågformer i realtid och numeriska värden på anpassningsbara instrumentpaneler (dashboards). Med den senaste firmwaren kan ni nu även lägga till markörer under pågående registrering och utnyttja funktioner för Nätverkslagring (NAS).
För att visa data på en PC kan den kostnadsfria programvaran DASpro laddas ner. För fjärrstyrning stöder DAS1800 webbserver- och VNC-anslutningar.
Funktioner och fördelar
- Kontinuerlig registrering av 40 kanaler med 1 MSa/s per kanal
- Upp till 80 analoga ingångar med D18-MUX8 multiplexmodul
- Mät upp till ±1500 VDC
- Tidssynkronisering via IRIG, GPS och PTPv2 (Ny option)
- Stöd för Nätverkslagring (NAS), klient och server (Nytt via firmware)
- Omfattande effektanalys för DC-, enfas- och trefasnätverk som körs i 50 Hz, 60 Hz eller 400 Hz (Nytt via firmware)

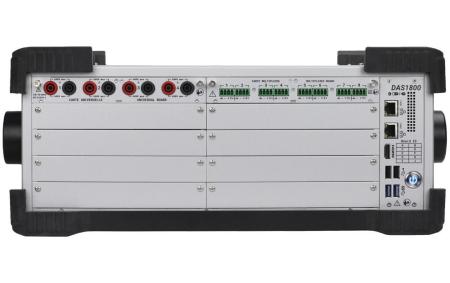

- 10 platser och 4 tillgängliga mätmoduler: Universell (4 ch), Multiplexad (8 ch), Högimpedans (4 ch), Högspänning (4 ch)
- Temperaturmätningar med termocouplar och RTD
- Lagra sensorinformation och parametrar i sensorbiblioteket
- Samtidig registrering vid flera samplingshastigheter (upp till 4)
- Intern signalkonditionering med analoga och digitala filter

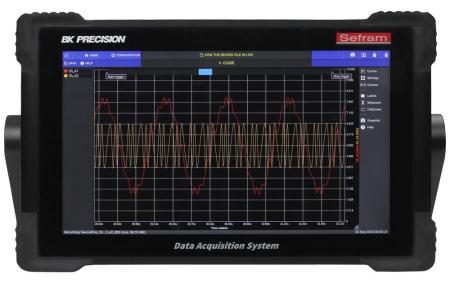

- 15.6-tums Full HD pekskärm
- 2 TB intern SSD (standard)
- Avancerade beräkningar och automatiska mätningar
- Batterioption (upp till 3,5 timmars drift)
- 16 digitala inmatningskanaler (24 V) och 4 digitala utgångar
- Dedikerad 5 W strömmatning för sensorer med olika spänningar

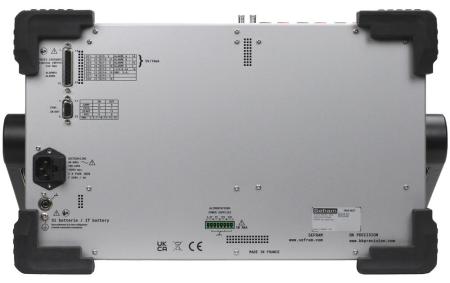

- USB 3.0 (x2), USB 2.0 (x2), LAN 1 Gbps (x2) och HDMI (x1)
- Robust bärväska ingår
