- Enkanalig LED-display
- 1,4 K till 873 K med RTD
- Två analoga utgångar:
- Linjäriserad V proportionell mot T
- Sensorspänning (buffrad)
- Fjärrgränssnitt

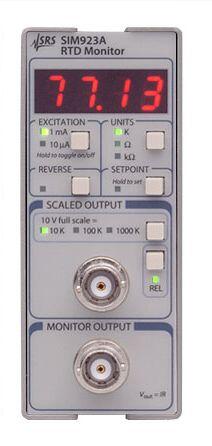

SIM923A RTD Monitor läser kontinuerligt av en enda sensor och ger både digitala och analoga utgångar. Baserat på den modulära SIM-plattformen ger den hög prestanda på ett litet fotavtryck.
SIM923A har valbara 10 µA och 1 mA strömkällor för att ge sensorexcitation. Givarresistansen bestäms proportionellt med en halvbrygga krets bestående av givaren och ett internt referensmotstånd. Strömmen till sensorn kan vändas av användaren för att testa för eventuell offset. Mätresultat kan visas i antingen kelvin eller ohm.

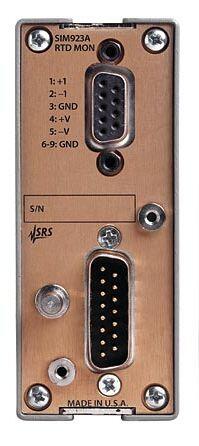

SIM923A använder fyrtrådsmätkretsar (±I excitationsledningar, ±V avkänningsledningar), vilket gör avläsningar okänsliga för serieledningsresistans. Sensorexcitationer kan inaktiveras för att minska effektförlusten vid känsliga kryogena stadier. Mätningar utförs med fem avläsningar per sekund.
Den skalade analoga utgången (±10 V) producerar en spänning som är proportionell mot uppmätt temperatur, med ett fullskaleområde från 10 K till 1000 K. En knapp för relativläge subtraherar den sista absoluta avläsningen före skalning för att ge utökad upplösning för temperaturen avvikelser. Den andra (monitor) utgången är den buffrade, lågbrusiga råsensorspänningen utan ytterligare bearbetning.
Båda analoga utgångarna kan kopplas till SIM960 Analog PID Controller för högpresterande, sluten-slinga temperaturkontroll.
En fabriksstandard kalibreringskurva är förprogrammerad för varje modell. Icke-flyktigt minne tillåter också lagring av en 256-punkts anpassad kalibreringskurva för att konvertera sensorenheter (V eller Ω) till temperaturenheter (K).
Resultaten visas på en lättläst, 4-siffrig LED-display.
Full fjärrstyrning är tillgänglig via det seriella gränssnittet.
