SRS FS730 och FS735 serien — 10 MHz distributionsförstärkare

Art. nr: SRS FS730

Begär offert




Produktbeskrivning

  • Sinusvågutgångar (+13 dbm)
  • Amplitudutjämning
  • Lågt additivt fasbrus
  • Hög kanal-till-kanal-isolering
  • Hög avkastningsförlust
Distributionsförstärkarna i FS730/FS735-serien används för att distribuera en lågbrusfrekvens på 10 MHz. Varje system har en ingång och sju utgångar, alla på BNC-kontakter.

Ingången är kopplad genom ett serie LC-nätverk som tillåter användning av ingångar med en likströmsoffset. Ingångskällans impedans är 50 Ω vid 10 MHz.

Ingången betingas av en limiter som ger flera fördelar. Den tar bort amplitudmodulering från insignalen, utgångar har fast amplitud och ingångsbrus som uppstår mer än 50 mV från nollgenomgången blockeras. Praktiskt taget vilken vågform som helst med en arbetscykel nära 50 % kan användas som ingång.

Ingångsbegränsaren följs av ett bandpassfilter och en förstärkare med fast förstärkning.

Denna signal skickas till de sju utgångsförstärkarna, som var och en följs av ett lågpassfilter och en utgångstransformator.

Alla utgångar har 50 Ω källimpedans och ger en 1Vrms (+13 dBm) sinusvåg till en 50 Ω belastning.

Det finns fyra indikatorlampor. "Ström"-lampan indikerar att enheten har växelström.

Lysdioden "signal" indikerar att en insignal finns. Lysdioden "överbelastning" indikerar att insignalen har för hög amplitud. "Fel"-LED indikerar ett eller flera av dessa tillstånd: ingen insignal, för hög insignal, ingen utsignal eller låg intern likströmsförsörjning.


Mer information

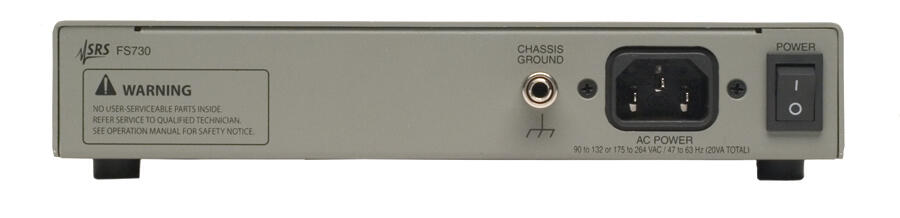

FS73x-serien av produkter kan konfigureras som halvbredds, 1U, bänkinstrument (FS730), eller i fullbredds, 1U, 19" rackmonterade kapslingar (FS735).

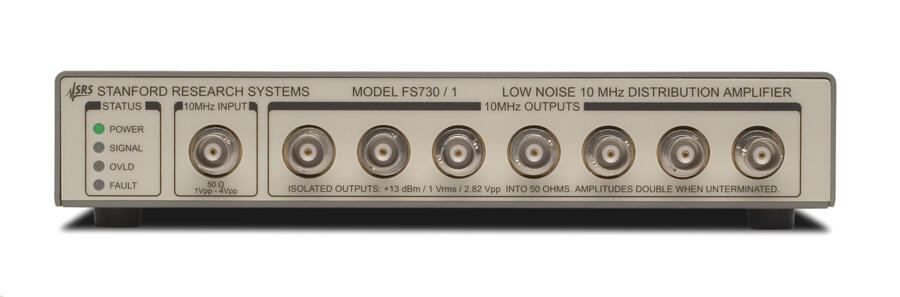

FS730/1-modellen har 7 BNC-utgångar på frontpanelen och kan monteras i rack med en valfri rackmonteringssats.

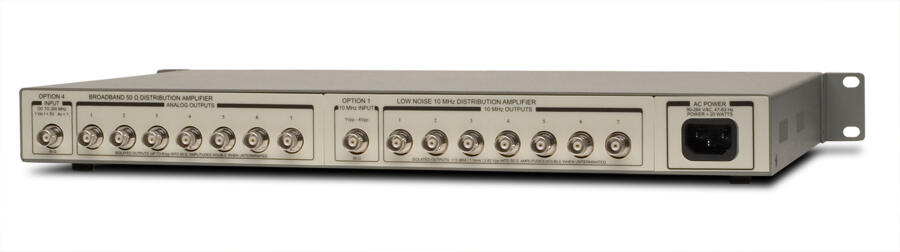

FS735/1/1-modellen har 14 BNC-utgångar på bakpanelen, med statusindikatorer på frontpanelen. Flera typer av distributionsförstärkare finns tillgängliga enligt listan nedan. Olika typer kan kombineras inom FS735-chassit.

  • Option 1 - 10 MHz distribution amplifier
  • Option 2 - 5 MHz distribution amplifier
  • Option 3 - CMOS logic distribution amplifier
  • Option 4 - Broadband 50 Ω distribution amplifier
  • Option 5 - Broadband 75 Ω distribution amplifier
