- 1 µHz till 3,1 MHz frekvensområde
- 1 µHz frekvensupplösning
- Sinus, kvadrat, ramp, triangel och buller
- Fas kontinuerliga frekvenssvep
- FSK-modulering
- 10 Vpp till 50 Ω
- RS-232 och GPIB-gränssnitt (opt.)

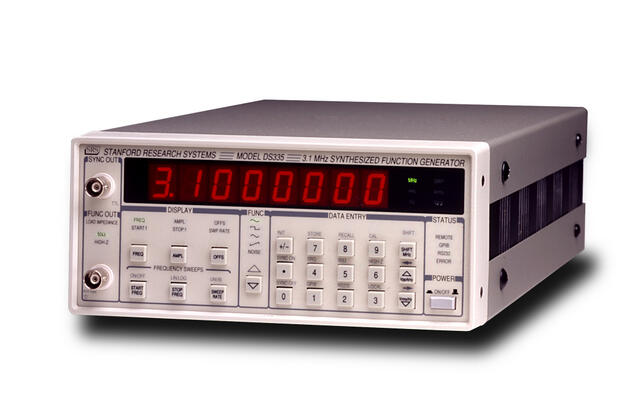

DS335 är en enkel, låg kostnad, 3 MHz funktionsgenerator designad för allmänna bänk- eller ATE-applikationer. Baserat på en DDS-arkitektur (Direct Digital Synthesis), inkluderar DS335 funktioner som normalt inte finns i funktionsgeneratorer i denna prisklass.
Grundfunktionerna inkluderar sinusvågor och fyrkantsvågor upp till 3,1 MHz och ramper och trianglar upp till 10 kHz. En 3,5 MHz Gaussisk vitbrusgenerator tillhandahålls också.

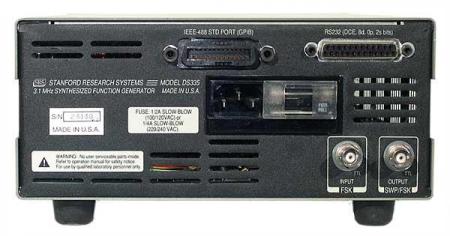

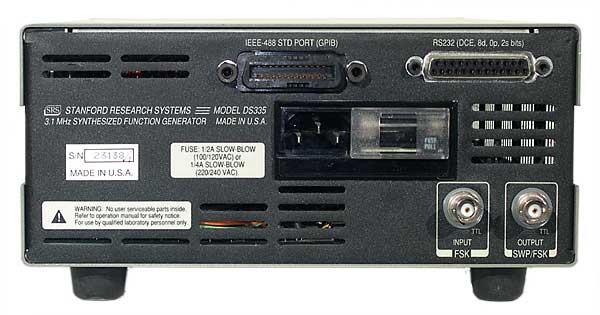

Alla funktioner kan svepas logaritmiskt eller linjärt på ett faskontinuerligt sätt över hela frekvensområdet. En SWEEP-utgång på baksidan markerar början på ett svep för att möjliggöra synkronisering av externa enheter.
Både enkelriktade och dubbelriktade svep kan väljas.
Både internt och externt FSK-läge gör att utfrekvensen snabbt kan växlas mellan två förinställda värden. Växling görs antingen med en fast intern hastighet på upp till 50 kHz, eller externt via en ingång på baksidan.
Utgångar har det låga fasbrus som är inneboende för DDS. Bredbandsförstärkare bibehåller bra pulssvar och ger låg distorsion. Resultatet är en utgång som kan driva 10 Vpp till en 50 Ω belastning, eller 20 Vpp till en högimpedans belastning.
