Chroma 19055-C Elsäkerhetsprovare

• 500VA uteffekt
• Flytande utgång överensstämmer med EN50191
• Coronaurladdningsdetektering (CDD, 19055-C)
• Flashover-detektion
• Urladdningsnivåanalys (DLA)
• Öppna kort check (OSC)
• Högfrekvent kontaktkontroll (HFCC)
• Jordfelsavbrott

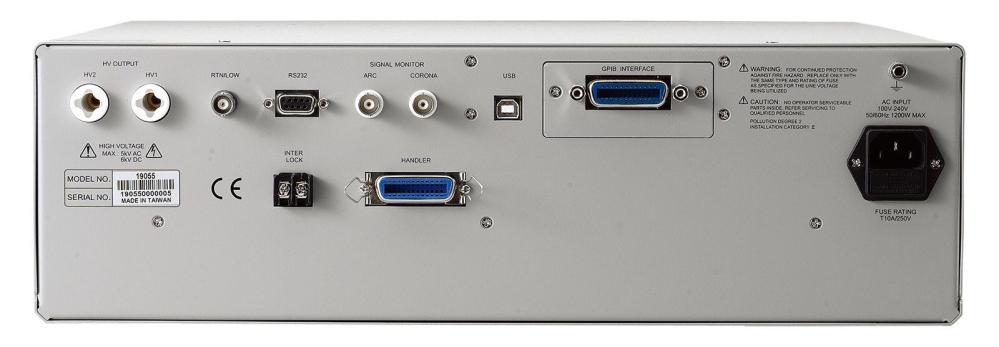

• Standard RS-232-gränssnitt
• Alternativ GPIB & HANDLER-gränssnitt
• Nyckellås vid fel
• Programmerbar spänning och testgräns
• Stöd A190301 8HV Scanning Box

Funktioner:

• Hi-Pot
• AC 5kV/100mA
• DC 6kV/25mA
• Insulation
• 5kVmax
• 1MΩ~50GΩ

Chroma 19055 Series Hipot Analyzer är designad för Hipot test och analys. Den har en maximal uteffekt på 500VA, en maximal AC-utgång på 5kV/100mA och en flytande utgång för EN50191-krav. (Se applikationsanmärkningarna för mer detaljerad information.)

19055-C inkluderar ACW/DCW/IR-tester, men har också en ny mätteknik; Corona Discharge Detection (CDD). Dessutom har Breakdown Voltage (BDV)

Analys kan upptäcka fel enligt följande;

• Coronaurladdnings startspänning (CSV)
• Flashover Start Voltage (FSV)
• Breakdown Voltage (BDV)

Chroma 19055-serien har också funktioner för både högfrekvenskontaktkontroll (HFCC) och öppen kortkontroll (OSC). Detta ökar testets tillförlitlighet och effektivitet avsevärt genom tillämpning av kontaktkontrollen under Hipot-testet.

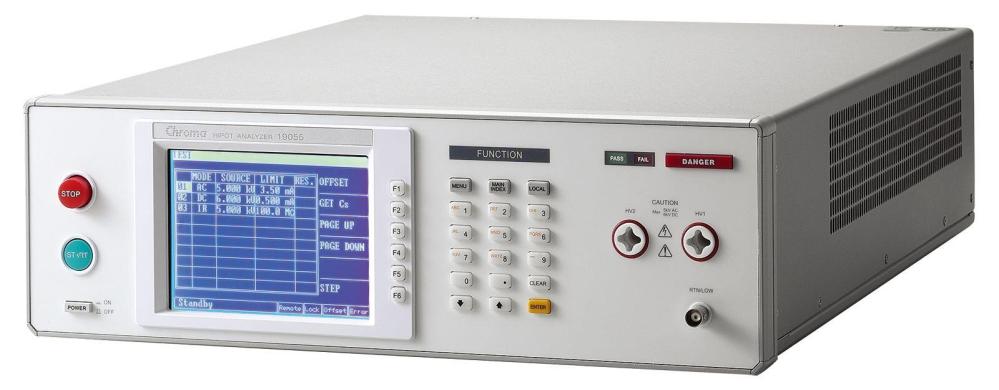

Chroma 19055-serien är utrustad med en stor LCD-skärm som är bekväm för användaren att manövrera och bedöma. Dessutom förhindrar en GFI-krets för mänskligt skydd och flytande utgång att utsätta användare för elektriska faror.

Motor: 19055-seriens Hipot-analysatorer med 500VA uteffekt kan användas för att testa och analysera den höga effektmotståndsspänningen och läckströmmen för produkter som motorstatorer och rotorer med större parasitisk kapacitans.

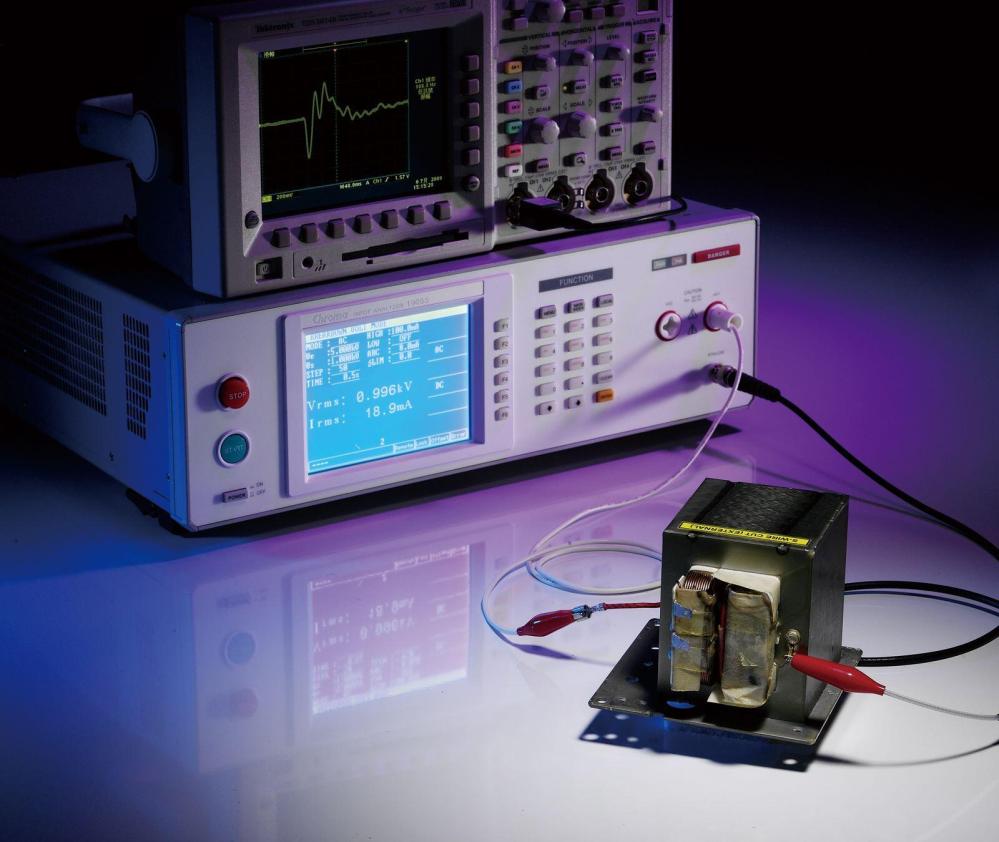

Transformator: När en krafttransformator används under normal spänning kan Corona-urladdning från primärsidan orsaka skada på närliggande komponenter. Corona Discharge Detection (CDD), som är en funktion av 19055-C, kan användas för att detektera denna urladdning under designfasen för att förbättra produktkvaliteten. Corona Discharge Detection (CDD) kan också användas för spole-till-spole eller spole-till-jord-tester för att eliminera lindningsisoleringsfel på grund av Corona-urladdning.

Högspänningskondensator, fotokopplare och isoleringsmaterial: Om något gap, tomrum eller föroreningar uppstår under gjutning av delar i tillverkningsprocessen, kan produktens isoleringsförmåga påverkas. Corona Discharge Detection (CDD)-funktionen i 19055-C kan detektera denna urladdning för att förbättra den slutliga produktkvaliteten.
