- Resistansområde: 0.1 Ω till 120 kΩ
- 1 % noggrannhet
- 10 W total effektförlust för alla inställningar
- 500 V maximal arbetsspänning
- Direktavläsning ("In-line readout")
- Mekaniskt och elektriskt robust
- Helt skärmad
- Säkerhetsterminaler
- För resistanssubstitution i högspänningskretsar
- Lämplig för testning och kontroll av mätare
- Område / Upplösning: 0 till 120 kΩ / 0.1 Ω steg
- Antal dekader: 6
- Noggrannhet:
- 0.1 Ω dekad: ± 5 %
- 1 Ω till 120 kΩ dekader: ± 1 %
- Residualresistans: Mindre än 20 mΩ
- Effektklassning: 10 W totalt för alla inställningar
- Spänningsklassning: Max 500 V DC, 353.55 V AC RMS
- Temperaturkoefficient: 200 ppm/°C
- Dimensioner: B 390 x H 80 x D 150 mm
- Vikt: 2 kg

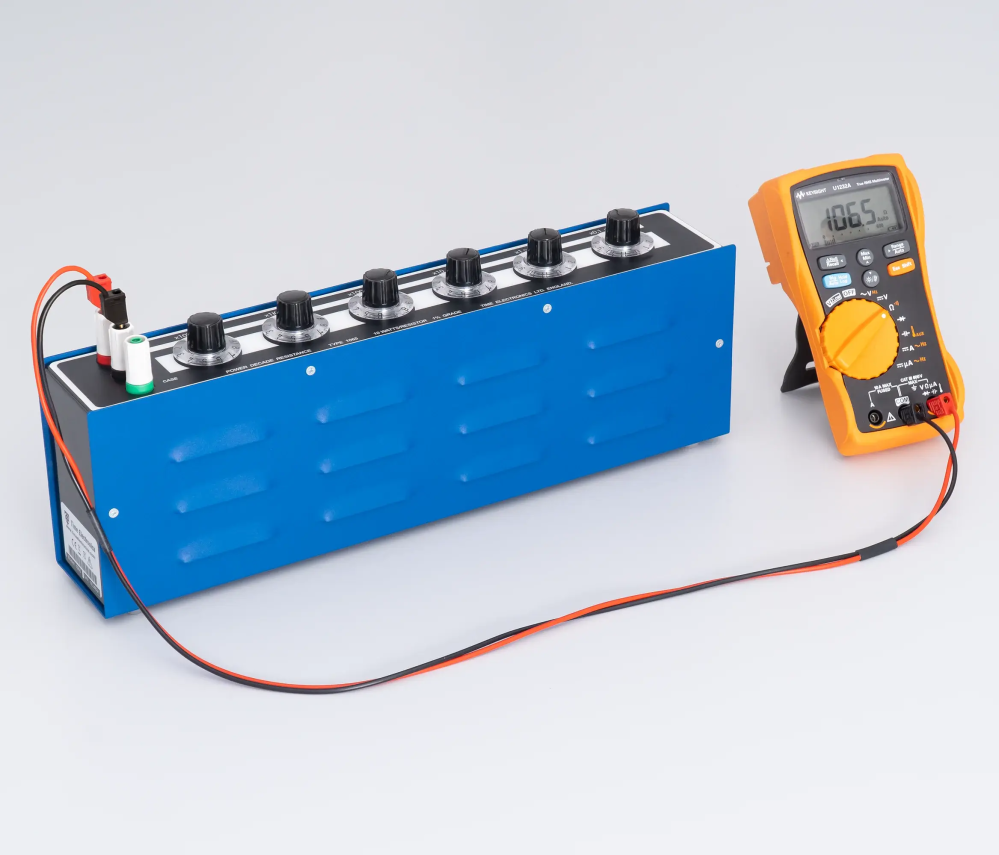

Time Electronics 1065 är en resistansdekadbox med hög effekt, designad för att uppfylla standarden för industriellt bruk och teknisk utbildning. Inrymd i ett robust ventilerat hölje tål 1065 tuff användning samtidigt som den bibehåller noggrannhet och tillförlitlighet. Den slimmade designen innebär att den tar minimal bänkplats och är lätt att transportera. Den höga effektförlusten på 10 watt gör 1065 lämplig för kraftelektronikapplikationer. Den maximala arbetsspänningen på 500 V är idealisk för "select-on-test"-användning i högspänningskretsar.

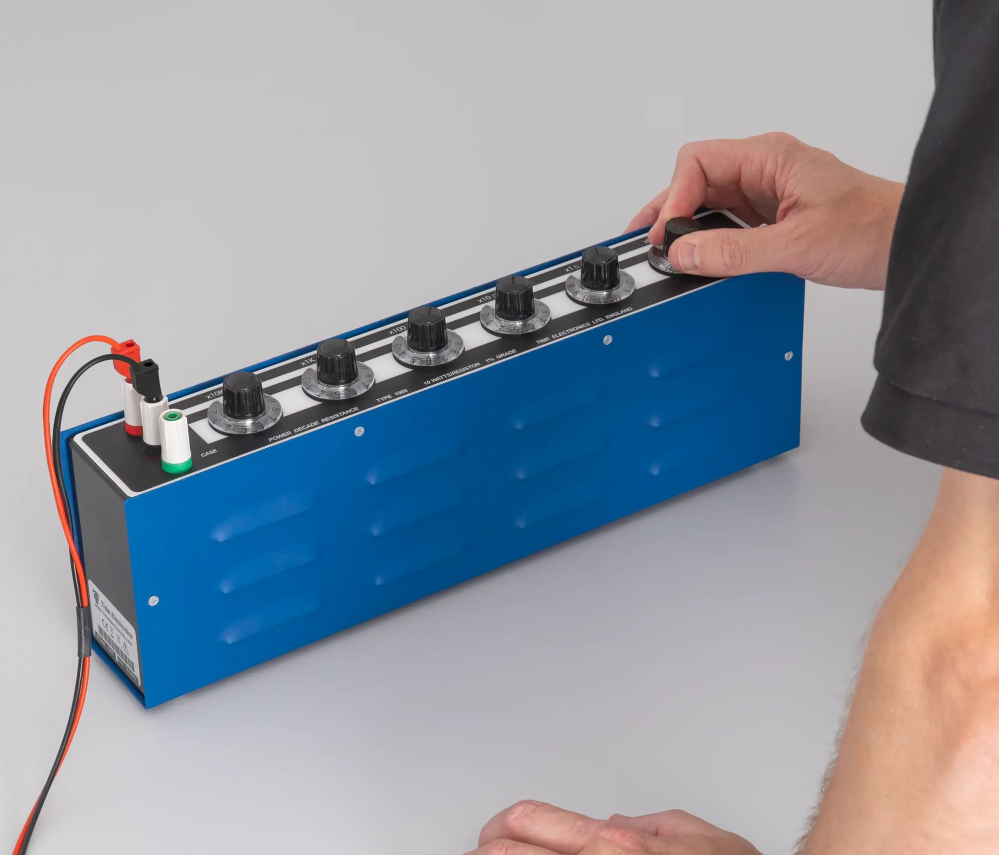

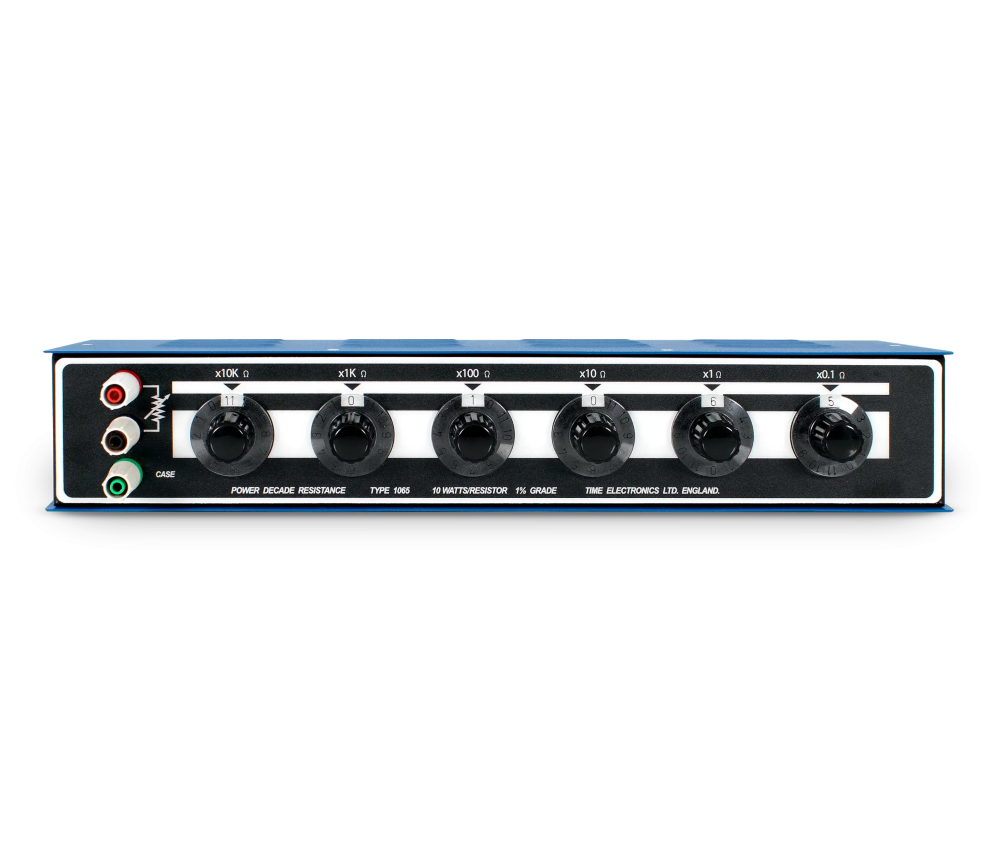

Resistansen väljs genom att ställa in önskat värde med hjälp av de 6 stora vridomkopplarna. Detta möjliggör precis inställning med en tydlig och entydig indikation. Kontaktresistansen har hållits till ett minimum genom användning av flerlagersomkopplare, var och en med fyra parallella, silverpläterade, självrensande kontakter.
1065 har säkerhetsterminaler som är kompatibla med 4 mm höljda kontakter, standardkontakter, bara ledningar och spadterminaler. Dessa terminaler är specifikt utformade med säkerhetsfunktioner inklusive begränsat öppningsavstånd och en upphöjd fläns runt den metalliska anslutningsytan. Detta säkerställer att avstånden är tillräckliga för att göra de exponerade metalldelarna beröringssäkra.
