DS Instruments SW1204E USB RF-brytare
Icke-reflekterande SP4T RF-brytare 10 MHz–12 GHz med fyra SMA-portar, +33 dBm effekt, låg insättningsdämpning och styrning via USB-C och Ethernet.
DS Instruments SW1204 är en kompakt och tillförlitlig solid-state mikrovågsbrytare för snabb och exakt RF-signalstyrning i automatiserade testmiljöer och forskningsapplikationer.

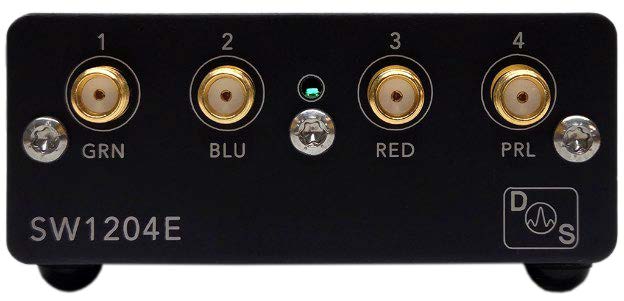

Brytaren har fyra SMA-portar (SP4T-konfiguration) och arbetar över frekvensområdet 10 MHz–12 GHz med icke-reflekterande topologi för bibehållen impedansmatchning även när portar är inaktiva.
Den maximala RF-effekten är +33 dBm (2 W) på genomgångsportar och +27 dBm på terminerade portar, med låg insättningsdämpning på cirka 2,5 dB och typisk isolation på 40 dB vid 6 GHz.

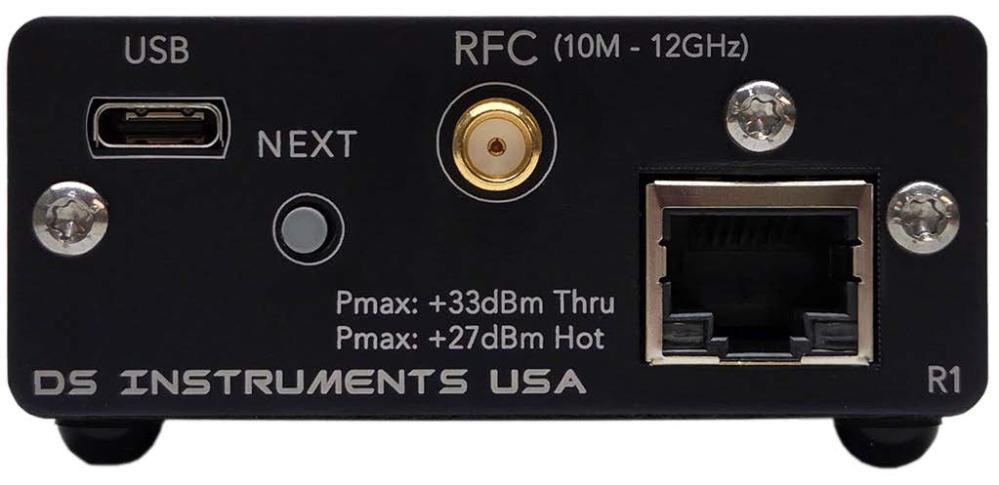

Enheten drivs och styrs via USB Type-C och kan fjärrstyras med SCPI-kommandon via ett virtuellt COM-gränssnitt. Ethernet-anslutning för nätverksstyrning ingår som standard.
Brytaren erbjuder snabb växlingstid, hög tillförlitlighet och solid-state-konstruktion utan rörliga delar. Den är lämplig för antenn-, satellit- och RF-systemtestning samt produktion och forskning inom telekom, radar och försvar.
Produktinformation
-
Art. nr
DS Instruments SW1204
