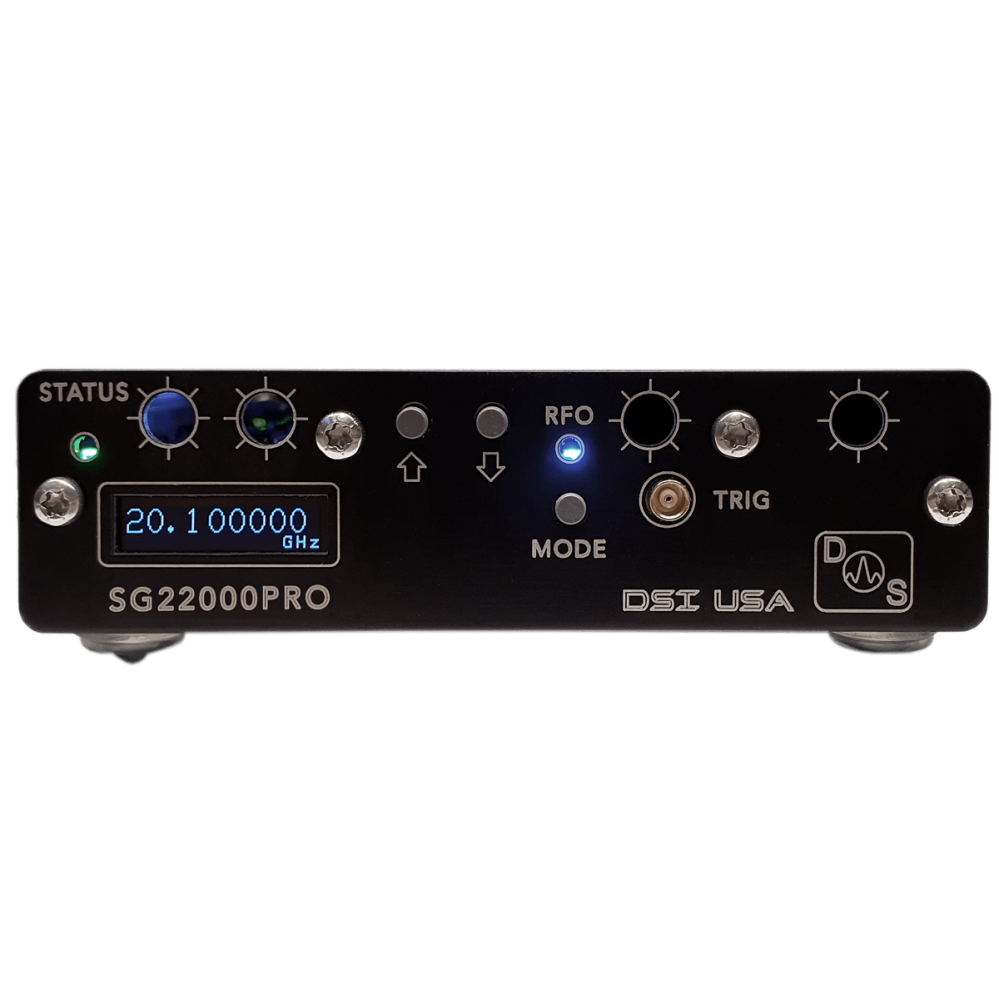

DS Instruments SG22000PRO R17 Mikrovågsgenerator
0,1–22 GHz mikrovågsgenerator med låg fasbrusnivå, övertonsfiltrering, fin effektstyrning, 2 Hz frekvenssteg, OCXO-referens samt USB-C/Ethernet-styrning.
- Kalibrerat frekvensområde: 100 MHz–22 GHz
- Kalibrerad uteffekt: -25 till +15 dBm
- Utökat effektområde: typ. -35 till +17 dBm
- Fasbrus vid 6 GHz: -98 dBc vid 10 kHz
- Fasbrus vid 20 GHz: -92 dBm vid 10 kHz
- Övertoner: typ. < -25 dBc
- Övertonsfiltrerat område: 500 MHz–22 GHz
- Stabiliseringstid vid frekvensändring: 2–5 ms
- Kalibrerad effektstegstorlek: 0,50 dB
- Finjustering av effekt: typ. 0,05 dB upplösning
- Frekvenssteg: 2 Hz
- Typisk utnoggrannhet: ±1,0 dB vid 0 dBm
- Spuriösa signaler: typ. < -75 dBc
- ±10 PPB ugnsstyrd referensoscillator
- En bredbandig SMA-utgång
- 10 MHz referensingång och -utgång via MCX
- Programmerbar triggeringång via MCX
- Ethernet för fjärrstyrning
- Dubbla USB-C-ingångar för strömförsörjning
- OLED-display och frontpanelkontroller
- Mått: 4,15 × 1,15 × 5,15"
DS Instruments SG22000PRO R17 är en lågbrusig mikrovågsgenerator för signalgenerering över ett brett frekvensområde. Generatorn har ett kalibrerat frekvensområde från 100 MHz till 22 GHz och en kalibrerad uteffekt från -25 till +15 dBm. Det utökade effektområdet sträcker sig typiskt från -35 till +17 dBm.
R17-versionen har en ugnsstyrd referensoscillator med en stabilitet på ±10 PPB, uppgraderad övertonsfiltrering och optimerad kalibrering av uteffekten. Det övertonsfiltrerade frekvensområdet sträcker sig från 500 MHz till 22 GHz. Generatorn erbjuder även fasstyrning av utsignalen och utökade triggfunktioner för frekvenssvepning.
SG22000PRO R17 kan utföra frekvenssvepningar utan anslutning till en värddator och har en programmerbar triggeringång. Ethernet möjliggör fjärrstyrning och PC-programvara för styrning av instrumentet ingår. Instrumentet har även 10 MHz referensingång och -utgång för synkronisering med extern utrustning.
