Tekbox TBLDS1 Load Dump Simulator
Load dump-simulator för EMC pre-compliance enligt ISO 7637-2, ISO 16750-2 och SAE J2139 med justerbara pulstider och stöd för 12 V- och 24 V-system.

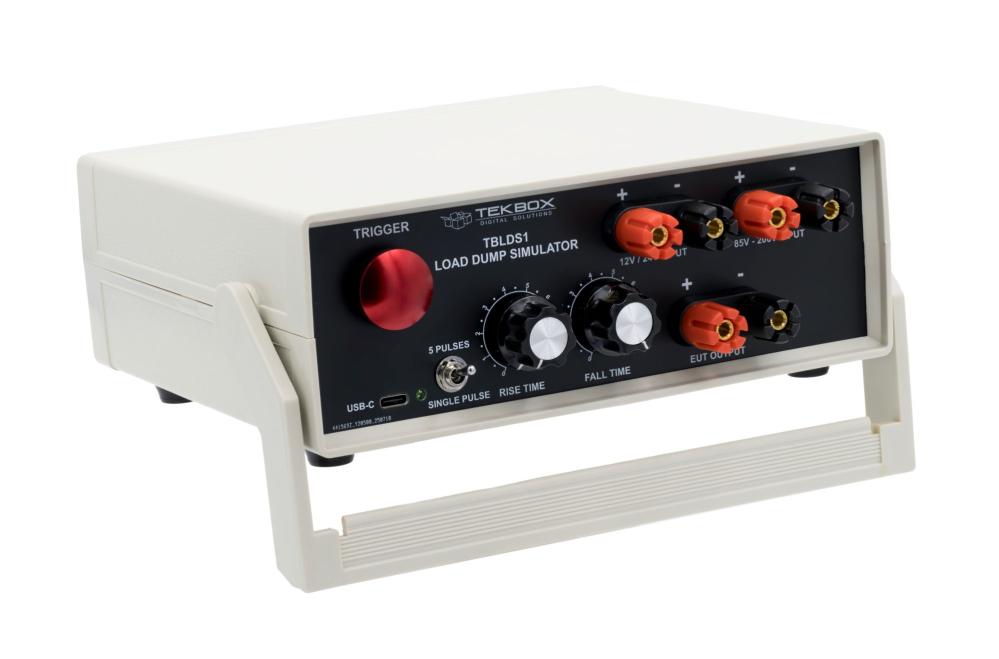

Tekbox TBLDS1 är en load dump-simulator utvecklad för EMC pre-compliance-provning av fordonsbaserad elektronik. Instrumentet genererar load dump-pulser enligt ISO 7637-2, ISO 16750-2 och SAE J2139 och är avsett för konstruktionsverifiering innan formell EMC-certifiering.
Simulatorn erbjuder justerbara stig- och falltider för att anpassa transienterna till olika testförhållanden. Pulser kan genereras som en enskild transient eller som en sekvens om fem pulser med 10 sekunders intervall, vilket möjliggör reproducerbara verifieringstester under utvecklingsfasen.
TBLDS1 kräver extern matningsspänning för både testobjekt och transientgenerator och har galvaniskt isolerad intern elektronik som matas via USB-C. Instrumentet är avsett för 12 V- och 24 V-system med belastningsströmmar upp till 3 A respektive 1,5 A.
- Load dump-simulator för EMC pre-compliance
- Uppfyller testmetoder enligt ISO 7637-2, ISO 16750-2 och SAE J2139
- Justerbar stigtid: typiskt 100 µs–10 ms
- Justerbar falltid: typiskt 700 ms–1 s
- Enskild puls eller fem pulser med 10 s intervall
- Intern resistans: 2 Ω
- Max belastningsström: 3 A (12 V), 1,5 A (24 V)
- Extern matning för EUT: +14 V eller +28 V
- Extern transientmatning upp till +230 V
- Galvaniskt isolerad intern matning via USB-C
- Mått: 190 × 220 × 80 mm
- Vikt: cirka 900 g
