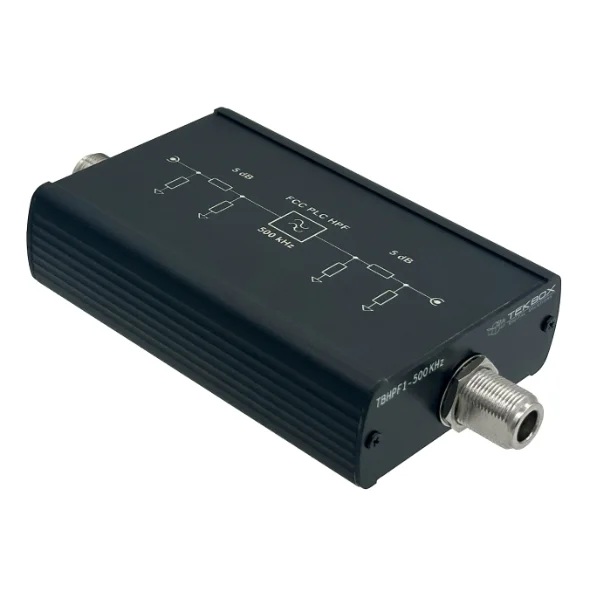

Tekbox TBHPF1-500kHz Högpassfilter
Högpassfilter för ledningsbundna emissionsmätningar med PLC-undertryckning upp till 450 kHz, passband 500 kHz–30 MHz och integrerade 2 × 5 dB dämpare.
Tekbox TBHPF1-500kHz är ett högpassfilter utvecklat för ledningsbundna emissionsmätningar på PLC-modem (Power Line Communication) som arbetar inom FCC-bandet 10–490 kHz. Filtret används vid LISN-utgången för att undertrycka kraftiga PLC-signaler som annars kan överstyra mätmottagaren och påverka mätresultatet.
Filtret bygger på ett symmetriskt Cauer-filter av 13 ordningen, vilket ger hög dämpning i spärrbandet och en brant övergång till passbandet från 500 kHz till 30 MHz. Två integrerade 5 dB-dämpare ger god 50 Ω-anpassning mot LISN och ansluten mätutrustning.
TBHPF1-500kHz är utrustat med N-honkontakter och lämpar sig för EMC-laboratorier, utvecklingsmiljöer och emissionsprovning av utrustning med nätburen kommunikation.
- Filtertyp: Symmetriskt högpassfilter, 13 ordningens Cauer-filter
- Passband: 500 kHz–30 MHz
- Nominellt frekvensområde: 9 kHz–30 MHz
- 3 dB-bandbredd: 540 kHz–70 MHz
- Spärrbandsundertryckning: minst 60 dB vid 9–450 kHz, typiskt (70 dB inklusive dämpare)
- Integrerade dämpare: 2 × 5 dB
- Impedans: 50 Ω ±10 %, typiskt vid 500 kHz–30 MHz
- Returförlust (S11/S22): bättre än 20 dB vid 500 kHz–30 MHz, typiskt
- Tredje ordningens interceptpunkt (OIP3): +44 dBm, typiskt
- Maximal ineffekt: 10 W
- Kondensatorernas märkspänning: 100 V
- Anslutningar: N-hona
- Mått: 80 × 35 × 150 mm
- Vikt: 350 g
Applikationer
- Ledningsbundna emissionsmätningar på PLC-modem
- Undertryckning av PLC-signaler inom FCC-bandet 10–490 kHz
- Skydd av mätmottagare och spektrumanalysatorer mot överstyrning
- MC-mätningar tillsammans med LISN
