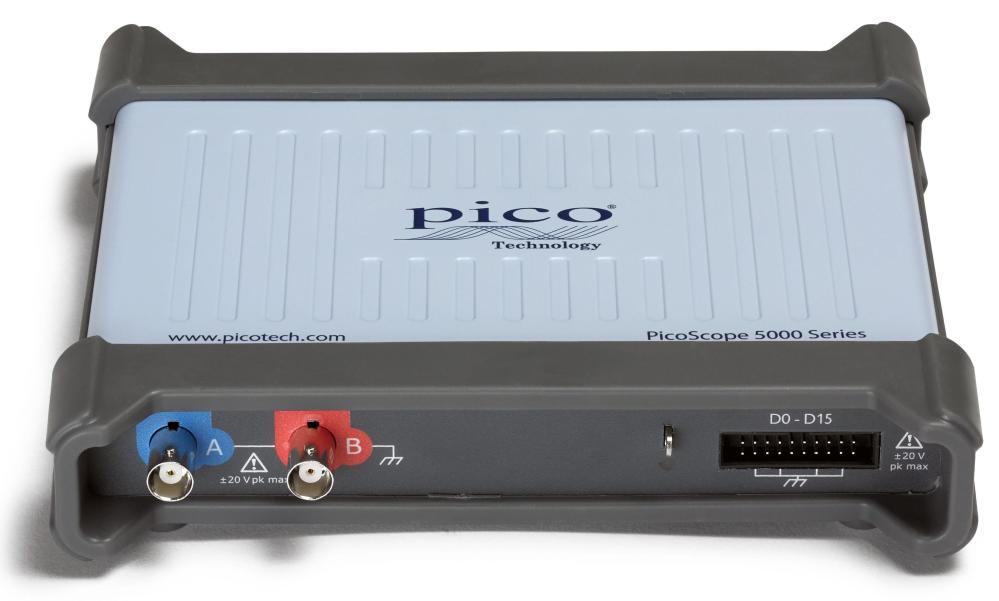

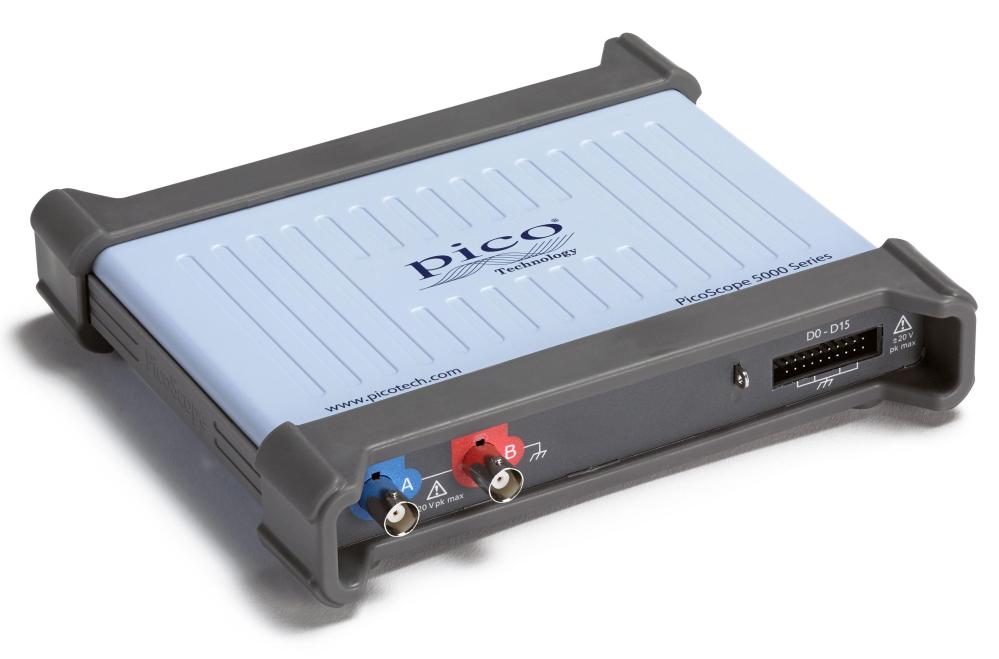

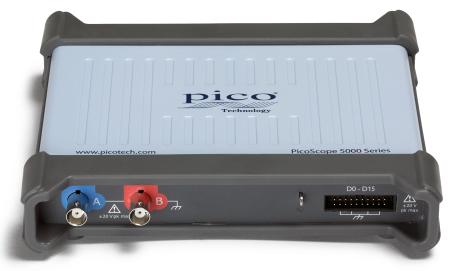

PicoScope 5244D MSO PC Oscilloskop

Modeller

2 analoga kanaler + 16 digitala kanaler

• PicoScope 5242D MSO – 60 MHz
• PicoScope 5243D MSO – 100 MHz
• PicoScope 5244D MSO – 200 MHz

4 analoga kanaler + 16 digitala kanaler

• PicoScope 5442D MSO – 60 MHz
• PicoScope 5443D MSO – 100 MHz
• PicoScope 5444D MSO – 200 MHz

Specifikationer

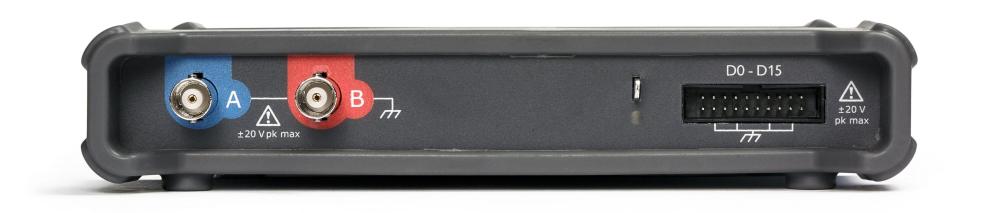

• 2 eller 4 analoga kanaler samt 16 digitala kanaler
• Bandbredd 60, 100 eller 200 MHz beroende på modell

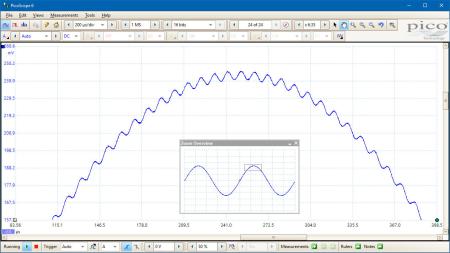

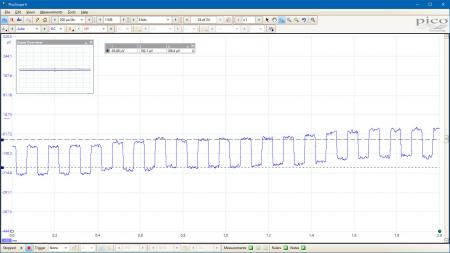

• FlexRes med valbar hårdvaruupplösning på 8, 12, 14, 15 eller 16 bitar
• Samplingshastighet upp till 1 GS/s vid 8 bitar och en aktiv kanal
• Samplingshastighet upp till 500 MS/s vid 12 bitar och en aktiv kanal
• Samplingshastighet upp till 62,5 MS/s vid 16 bitar
• Minnesdjup 128–512 MS vid 8 bitar, beroende på modell
• Minnesdjup 64–256 MS vid 12–16 bitar, beroende på modell
• Samtidig sampling på alla aktiva kanaler

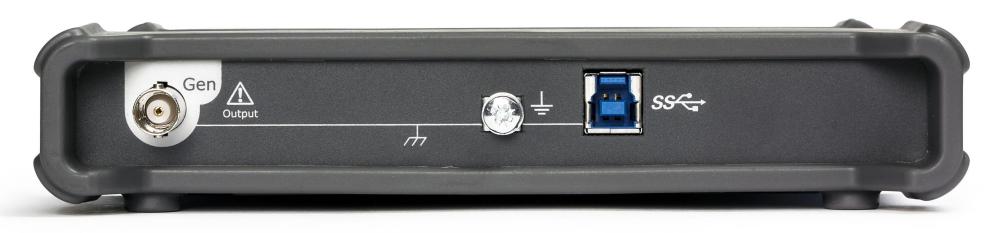

• Inbyggd funktionsgenerator upp till 20 MHz
• 14-bitars godtycklig vågformsgenerator (AWG), 200 MS/s
• Seriell avkodning av bland annat CAN, CAN FD, LIN, UART, SPI och I²C
• Segmenterat minne och avancerade triggerfunktioner

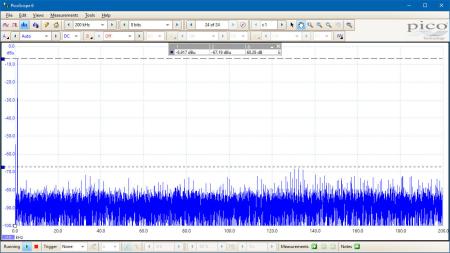

• FFT-baserad spektrumanalysator
• USB 3.0-anslutning, kompatibel med USB 2.0
• PicoScope 6, PicoLog 6 och PicoSDK

Observera att bandbredden för 100- och 200 MHz-modellerna begränsas till 60 MHz vid 16-bitars upplösning. Maximal samplingshastighet påverkas av vald upplösning och antalet aktiva kanaler.

Applikationer

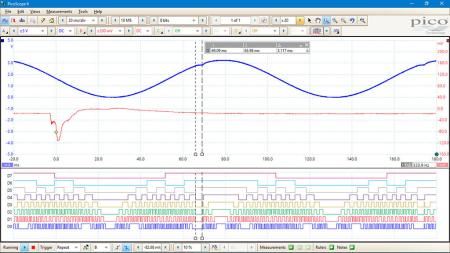

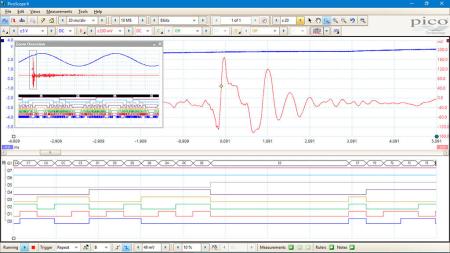

• Mixed-signal-analys av analoga och digitala signaler
• Utveckling och felsökning av inbyggda system
• Analys och avkodning av seriella databussar
• Elektronikutveckling och laboratoriemätningar
• Automatiserade testsystem och produktionsprovning
• Felsökning och verifiering av elektroniska kretsar
• Analys av brus, transienter och signalintegritet

Produktbeskrivning

PicoScope 5000D MSO-serien består av PC-baserade oscilloskop med 2 eller 4 analoga kanaler och 16 digitala kanaler. Modellerna har bandbredd från 60 till 200 MHz och FlexRes-teknik som möjliggör valbar hårdvaruupplösning från 8 till 16 bitar. Samplingshastigheten uppgår till 1 GS/s vid 8-bitars upplösning och en aktiv kanal.

Instrumenten kombinerar hög samplingshastighet med ett minnesdjup på upp till 512 MS och funktioner för samtidig analys av analoga och digitala signaler. Samtliga modeller har stöd för segmenterat minne, avancerade triggerfunktioner, seriell avkodning och inbyggd funktionsgenerator med godtycklig vågformsgenerator (AWG).

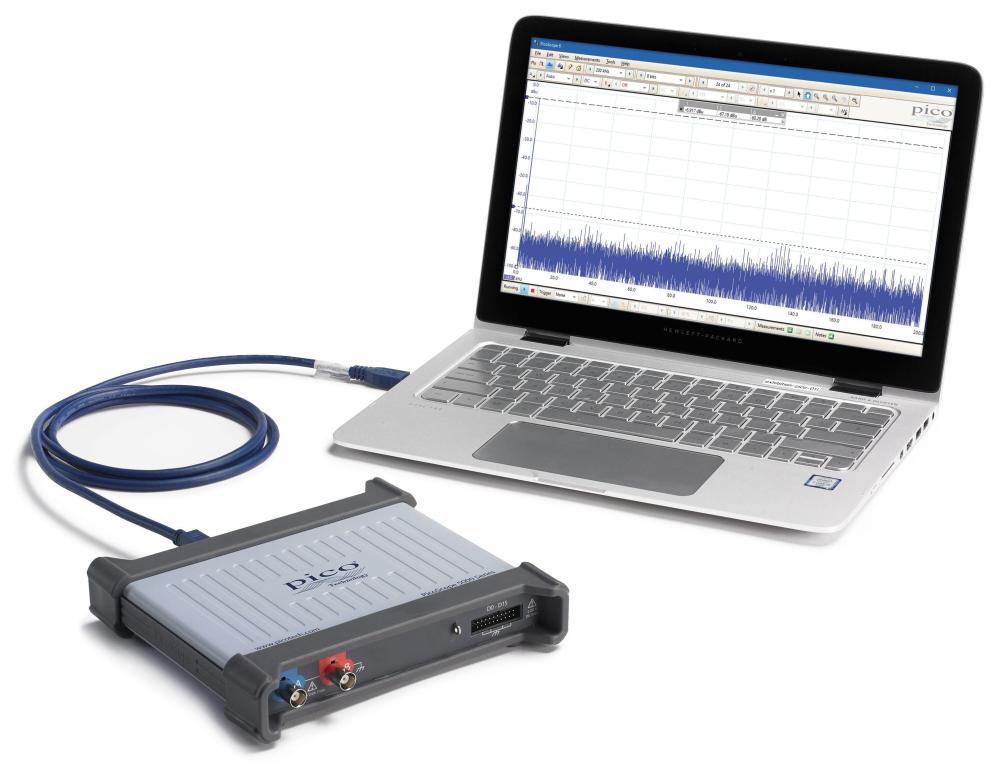

Med PicoScope 6 och PicoSDK kan instrumenten användas för signalanalys, elektronikutveckling, felsökning och integration i automatiserade testmiljöer. USB 3.0-anslutningen möjliggör snabb dataöverföring till datorn.
