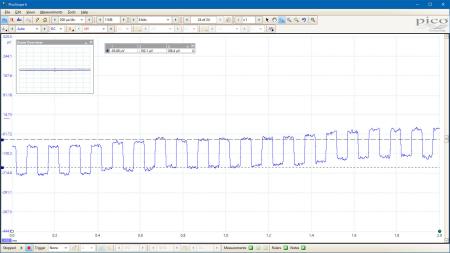

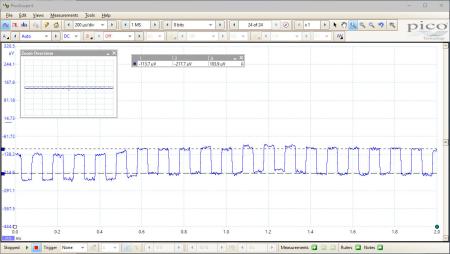

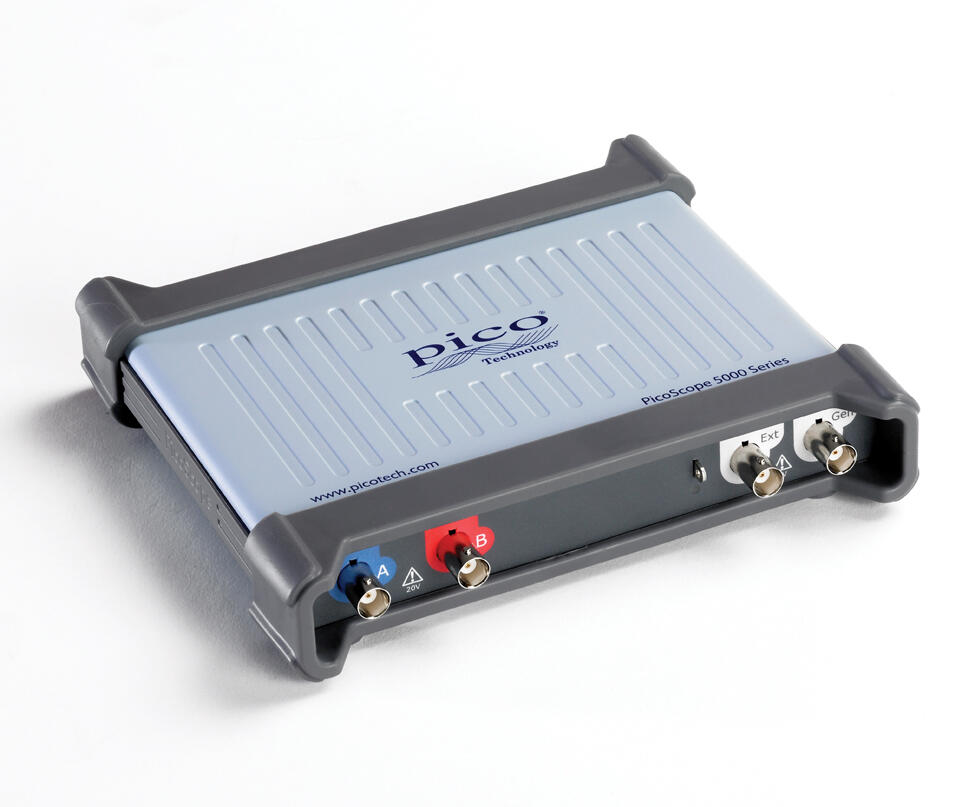

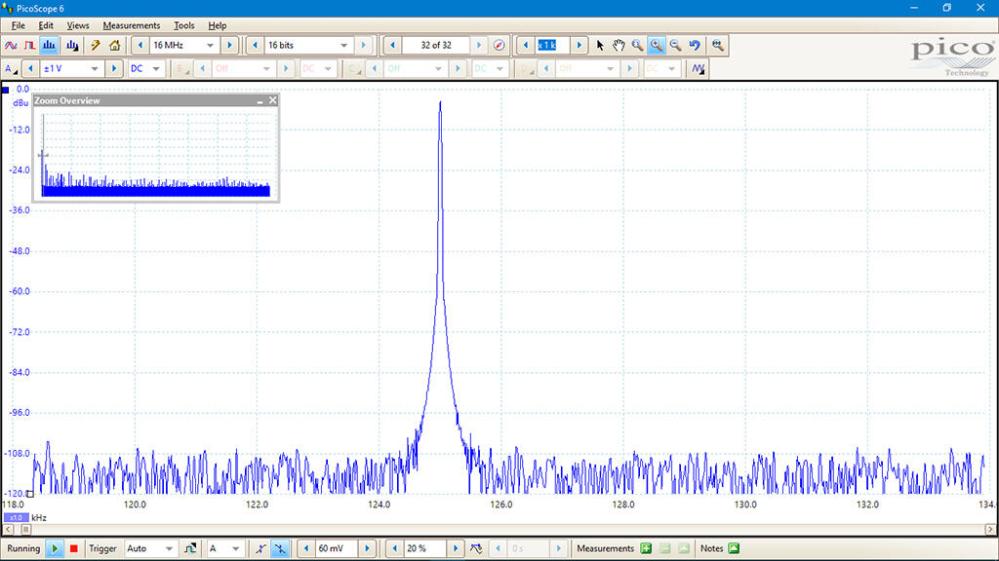

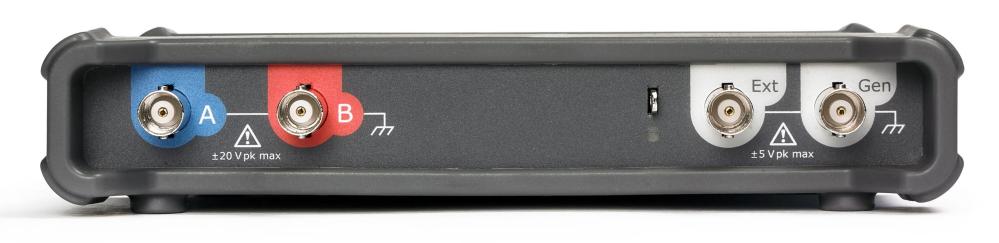

Pico Technology introducerar nästa generation av PicoScope 5000 FlexRes®-oscilloskop som ger upp till 16 bitars vertikal upplösning med upp till 200 MHz bandbredd och 1 GS/s samplingshastighet.

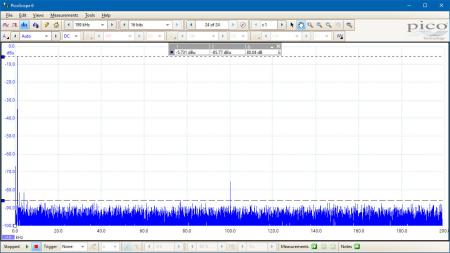

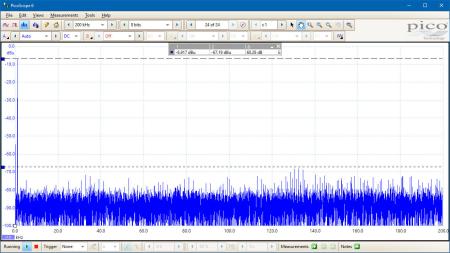

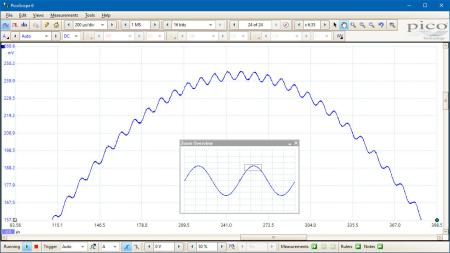

FlexRes hårdvara använder flera högupplösta ADC:er vid ingångskanalerna i olika tidsinterfolierade och parallella kombinationer för att optimera antingen samplingshastigheten till 1 GS/s vid 8 bitar, upplösningen till 16 bitar vid 62,5 MS/s, eller andra kombinationer i - emellan.
PicoScope 5000D MSO-modeller lägger till 16 digitala kanaler, vilket ger möjlighet att exakt tidskorrelera analoga och digitala kanaler.
Digitala kanaler kan grupperas och visas som en buss där varje bussvärde visas i hex, binär, ASCII eller nivå (för DAC-testning).
Du kan ställa in avancerade triggers över både analoga och digitala kanaler.
PicoScope 5000D-seriens oscilloskop har vågformsfångningsminne upp till 512 megasamples - många gånger större än konkurrerande skop.
Djupt minne möjliggör infångning av långvariga vågformer med maximal samplingshastighet.
PicoScopes DeepMeasureTM-verktyg använder det djupa minnet för att analysera varje cykel som ingår i varje utlöst vågformsförvärv.
Den visar resultat i en tabell, med parameterfälten visade i kolumner och vågformscykler visas i rader.
Den aktuella versionen av verktyget innehåller tolv parametrar per cykel och kan visa upp till en miljon cykler.
Seriell avkodning och analys ingår som standard.
PicoScope har stöd för 18 protokoll inklusive I2C, SPI, CAN, RS-232 och Ethernet.
Avkodning hjälper dig att se vad som händer i din design för att identifiera programmerings- och tidsfel och kontrollera om det finns andra signalintegritetsproblem.

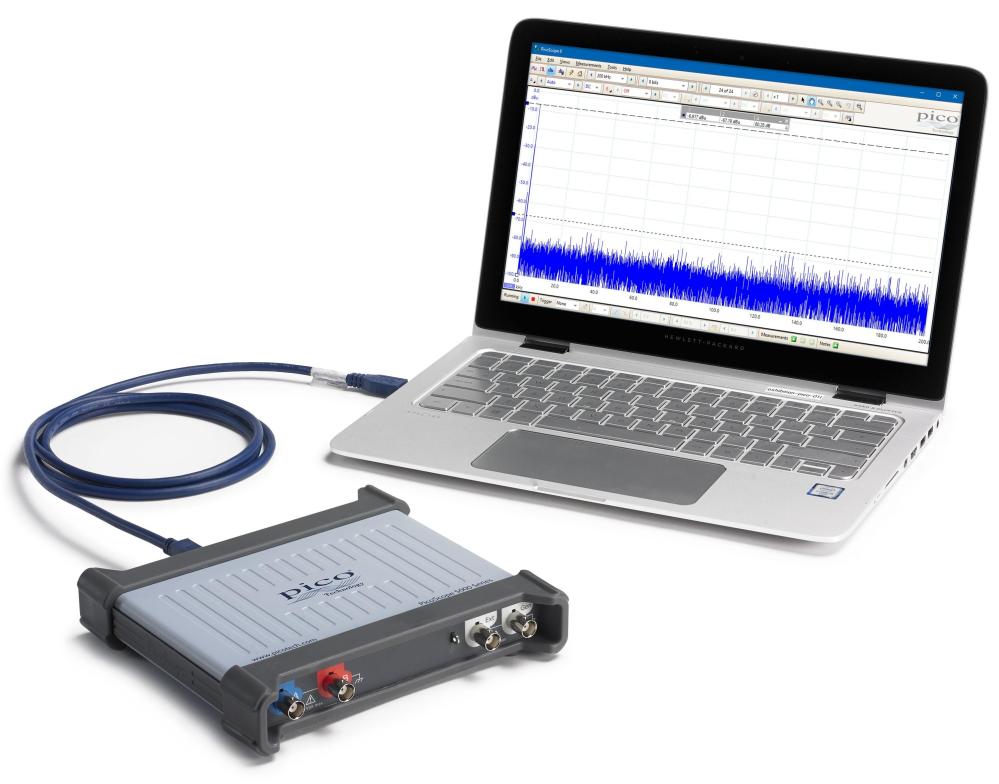

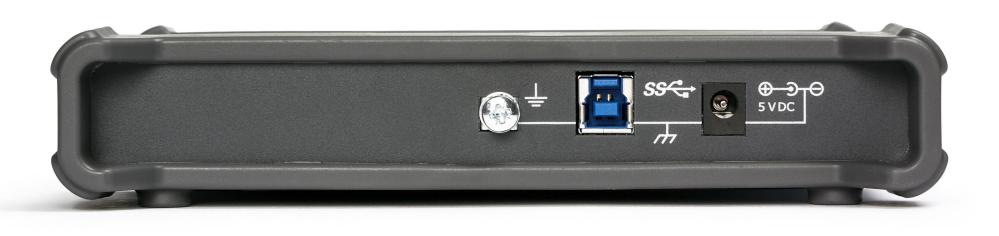

PicoScope 5000D-seriens oscilloskop har en SuperSpeed USB 3.0-anslutning, vilket ger blixtsnabb besparing av vågformer samtidigt som kompatibiliteten med äldre USB-standarder bibehålls.
PicoSDK® mjukvaruutvecklingssats stöder kontinuerlig streaming till värddatorn med hastigheter upp till 125 MS/s.
