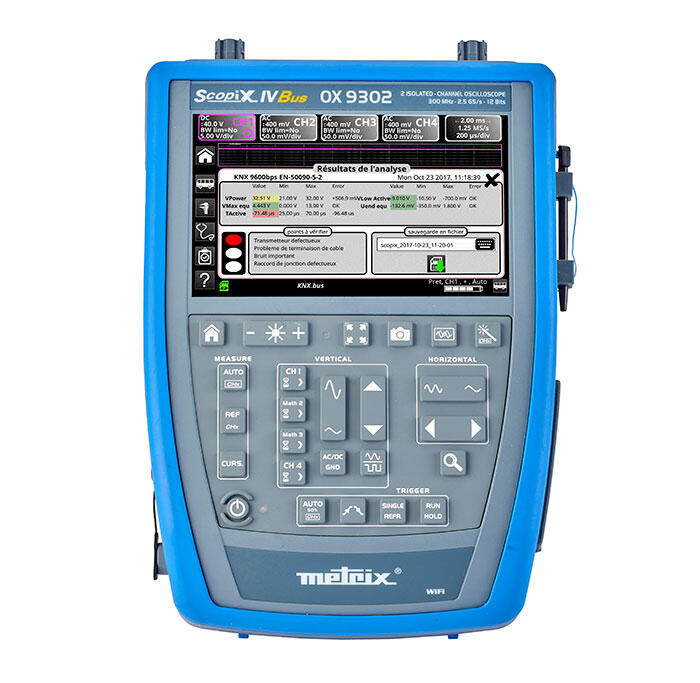

Metrix OX9302-BUS Oscilloskop

2-kanaligt oscilloskop, 300 MHz bandbredd, 12-bitars upplösning, fältbussanalys (CAN, LIN, Profibus, Ethernet), SX-BUS-mjukvara.

58 900 SEK

OX9302 oscilloskop med specialfunktion för enkel verifiering av tramsmissionskvaliteten på fältbussignaler med protokoll som: KNX, DALI, CAN, LIN, FlexRayTM, AS-i, Profibus®, RS-485, RS-232, ETHERNET, m.fl.



OX9000 Scopix IV oscilloskopserie



Handhållen oscilloskopserie med färgskärm som har hela 800×480 i upplösning.



300 MHz bandbredd och 2 kanaler.



Med 2,5Gs/s per kanal i singelläge per kanal och 12 bitars upplösning.



Upp till 1000 Vrms på ingångarna, enkelt att ändra analoga filter och skalning på respektive kanal.



Med Probix-tillbehören fås även automatisk skalfunktion.



1- och 3-fasmätning av reaktiv, skenbar och aktiv effekt samt effektfaktor med separat strömtång.



Fem instrument i ett; oscilloskop, multimeter, logger och övertonsanalysator och bussanalys av databussar.



Kanalerna är galvaniskt isolerade både i förhållande till varandra och jord med Probix-systemet och Kat III 600 V.



Enkelt att lagra data och vara ansluten till Scopix IV då de har USB-, Ethernet- samt WiFi-kommunikation.



Dessutom med inbyggd webbserver för åtkomst till alla menyer och inställningar utan extra mjukvara, vilket gör det enkelt att hantera filer, skärmdumpar, utskrifter och konfigureringar.



Med 1 GB internminne samt minneskort som hanterar upp till 32 GB lagring.



Är Scopix ansluten till ett nätverk kan lagring göras till valfri hårddisk. Automatisk loggningsfunktion med 200 ms loggning och FI-FO lagring.



Med automatiska mätningar, matematiska funktioner och svenska menyer och hjälpmenyer.

  • Antal kanaler: 2
  • Bandbredd: 300 MHz
  • Digital upplösning: 12 bit
  • Sampling: 2,5 Gs/s (1 ns) vid singelshot (per kanal)
  • Känslighet: 156 µV...200 V / ruta
  • Skärm: Färgskärm med touchfunktion
  • Minnesdjup: 100 k per kanal, 1 GB lokalt, upp till 32 GB på SD-kort
  • Kommunikation: USB, WiFi samt Ethernet med inbyggd webbserver
  • Batteritid & typ: upp till 8 h, Li-Ion batteri
  • Extra funktioner: Multimeter, logger, övertonsanalys, BUS-analys
  • Kapslingsklass: IP54
  • Säkerhetsklass: IEC 6010 kat. III 600 V
  • Levereras med: Väska, laddare, batteripack, pekpenna, 1 st Probix probe, 1 st Probix banan adapter 4mm, Mätkablar, ethernet samt USB kabel, SD kort 8 GB, Manual samt LW/LV drivrutiner.
  • Garanti: 3 år

Produktinformation

  • Art. nr

    Metrix OX9302-BUS
