Rigol DS70304 Oscilloskop med Spektrumanalysator 3GHz bandbredd och 4 kanaler

Art. nr: Rigol DS70304

Begär offert




Produktbeskrivning

RIGOL är glada att kunna presentera nästa generation av oscilloskopteknologin i DS70000-serien.

DS70000 är det första oscilloskopet med RIGOLs UltraVision III-teknik. Detta kombinerar nya prestanda, hastighet och analysmöjligheter med ett helt nytt gränssnitt designat för denna 15,6-tums multitouch-skärm. Faktum är att DS70000-serien representerar nästa iteration av både UltraVision II-oscilloskopteknologi och UltraReal realtidsspektrumanalysteknik samt Rigols mest avancerade hårdvaruplattform någonsin.



Hastighet och prestanda

RIGOLs senaste anpassade front-end ASIC-teknik gör det möjligt att utöka applikationsräckvidd ytterligare med denna nya DS70000-plattform. Modeller kommer att finnas tillgängliga i 3 GHz och 5 GHz bandbredd som inkluderar:

  • 20 GSampler per sek (10 GSa/sek på alla kanaler)
  • 4 kanaler
  • 1 miljon vågformer per sekund fångsthastighet
  • 2 miljarder minnespunkter (2 Gpts) (valfritt)
  • 16 bitars högupplöst läge vid lägre bandbredder

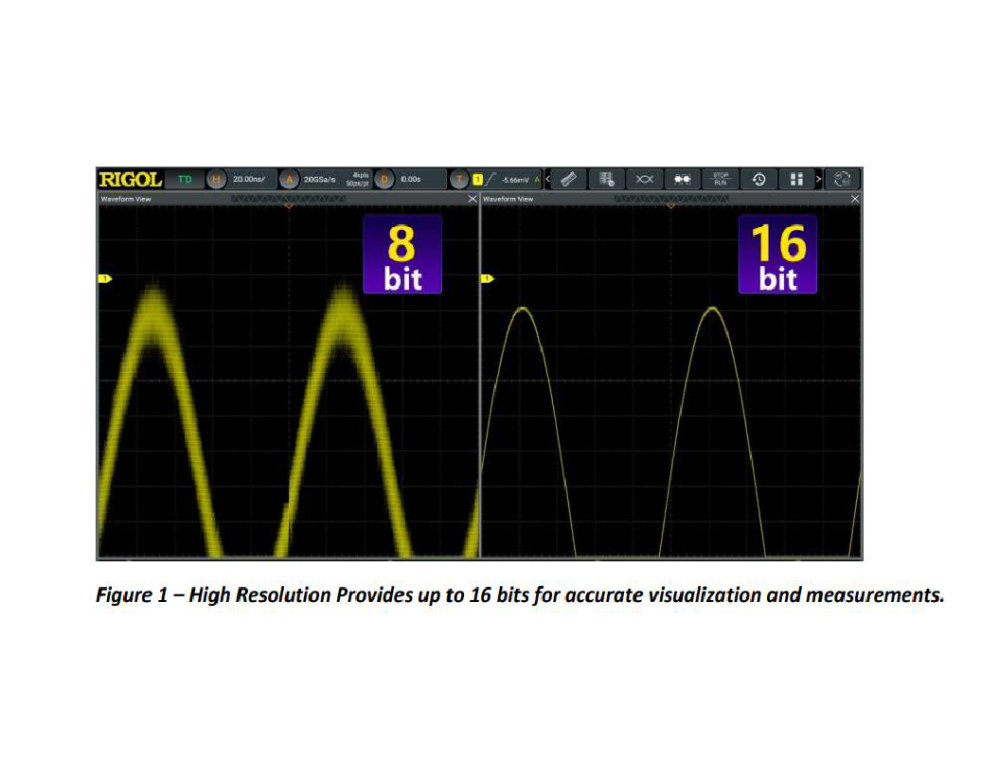

Den nya högupplösta kapaciteten tillåter användare att ställa in önskat antal bitar (upp till 16) för mätningen och sedan rapportera tillgänglig bandbredd. Detta tar bort signalbrus som kan skymma viktiga testresultat



Avancerade analysfunktioner

DS70000 inkluderar de mest kompletta felsöknings- och analysfunktioner:

  • Seriell trigger och avkodning
  • Inspelning av upp till 2 miljoner vågformer

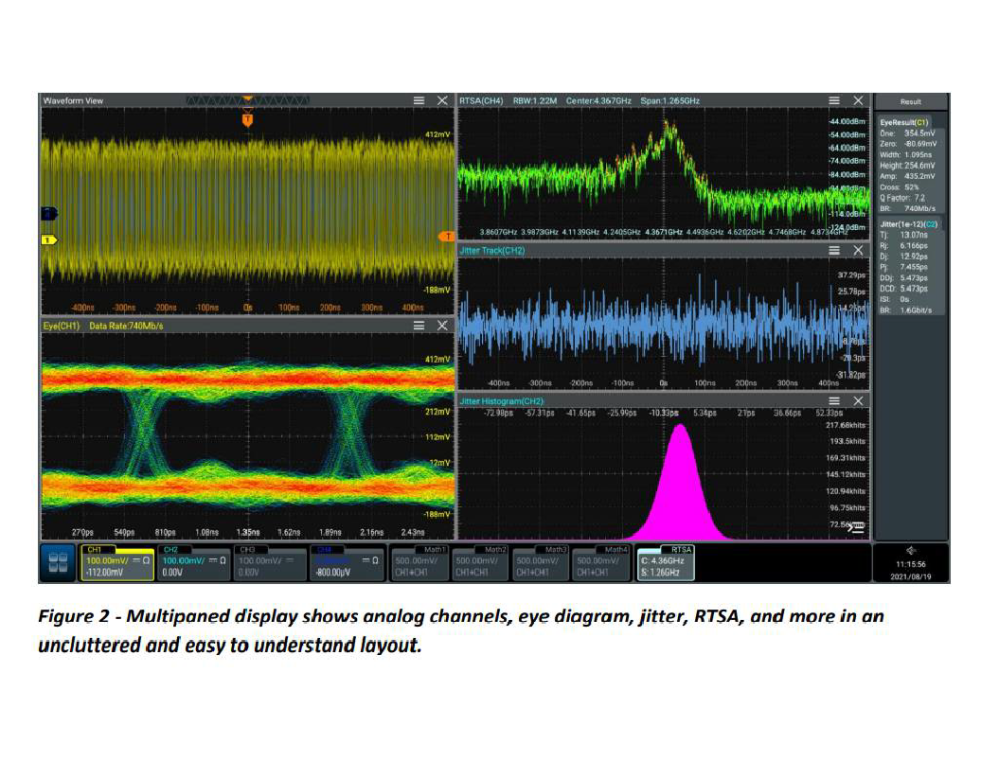

Det nya flerpanelsgränssnittet gör analys genom att isolera dessa viktiga mätningar i separata fönster:

  • Realtidsspektrumvy byggd på UltraReal-teknik
  • Flera FFT- och Math-funktioner
  • Jitter
  • Realtidsöga
  • USB 2.0 Pre-Compliance Testing
  • 100 Base-T Ethernet Pre-Compliance Testing

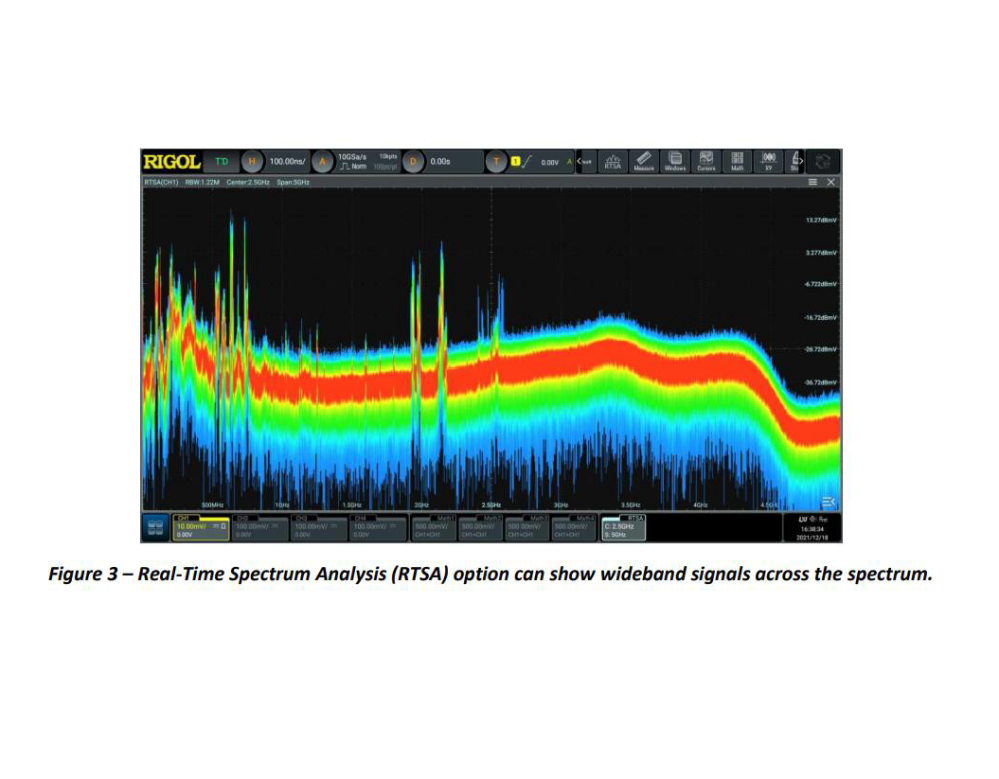

Verktygssatsen Real-Time Spectrum Analysis skapar en RF-densitetsvy av en av de analoga kanalerna med förmågan att visualisera RF över hela instrumentets bandbredd på en gång. (Se figur 3) Detta är utvecklingen av vår UltraReal-teknik som ger upp till 40 MHz bandbredd på våra realtidsspektrumanalysatorer.



Designad för användbarhet och bekvämlighet

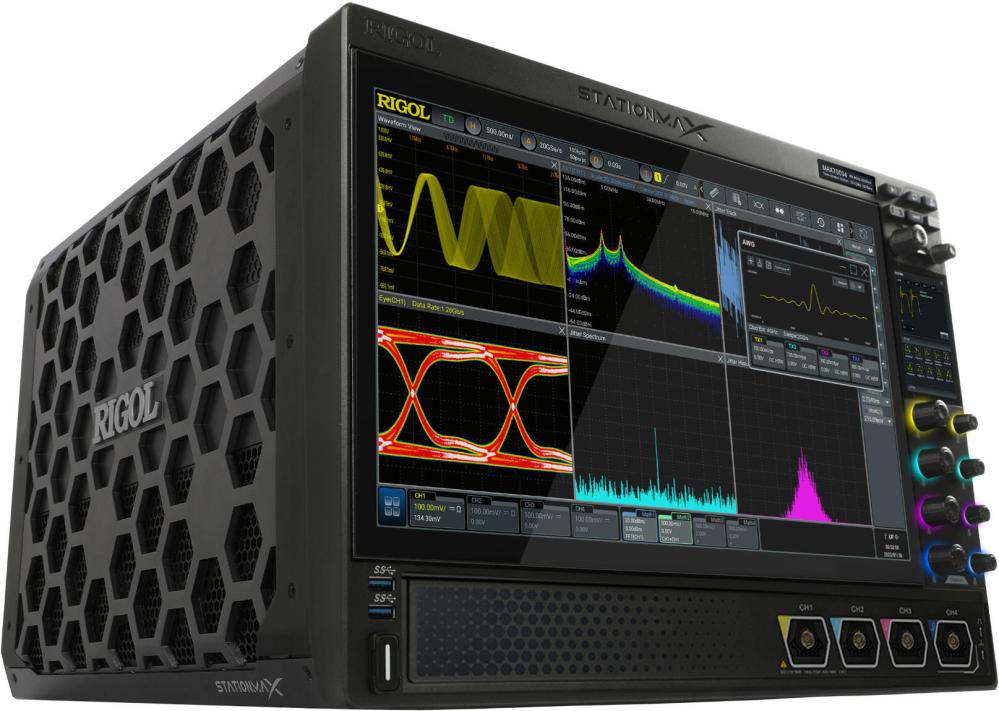

DS70000 har 2 separata pekskärmar. Huvudskärmen på 15,6 tum har en elektroniskt styrd tiltfunktion för optimal visning och kontroll med en sekundär display (till höger) för att hålla menyer och alternativ ur vägen för viktiga testresultat.



För ingenjörer som föredrar taktil kontroll, har instrumentet separata skal- och positionsrattar för varje kanal och horisontellt som är bakgrundsbelysta och färgkodade med de aktiva höghastighetssonderna samtidigt som de använder fotoelektriska omkodare för jämn prestanda och långsiktig tillförlitlighet.



De nya aktiva proberna finns i 3,5 och 7 GHz-modeller. Detta ger utmärkta 3 och 5 GHz mätningar till probspetsen. Dessa aktiva differentialprober har också automatiska avståndskontroller med 3 användardefinierade inställningar med en knapptryckning, en arbetslampa för att göra anslutningar och automatiska färgkodningslysdioder för att matcha signalen på displayen.



DS70000 är också kompatibel med RIGOLs befintliga differential- och enkeländade sonder på 800 MHz, 1,5 GHz och 2,5 GHz.



Nästa generations datatillgänglighet En av de viktigaste utmaningarna för ingenjörer som arbetar med högpresterande digitala oscilloskop som dessa är datalagring och tillgänglighet. Detta kräver förbättrad digital hårdvara för att lagra, flytta och organisera mätningar, analysresultat, skärmdumpar och videor som senare kommer att hjälpa till vid felsökning och processkontroll. DS70000 inkluderar:

  • USB 3.0-värd- och enhetskommunikation
  • Gigabit LAN
  • Avancerad webbkontroll
  • Inbyggd FTP-datadelning

Webbgränssnittet för DS70000 är mest avancerade med nya funktioner för att spela in filmfiler direkt från webbläsarkontrollen, flytta programfönster på displayen och skicka programmeringskommandon direkt till instrumentet. Utöver dessa webbkontroller skapar LAN-gränssnittet även ett FTP-lager för enkel åtkomst till alla sparade data och inställningar från vilken dator som helst i nätverket. Detta förenklar också firmwareuppdateringar och licensiering som nu kan göras utan ett USB-minne.
