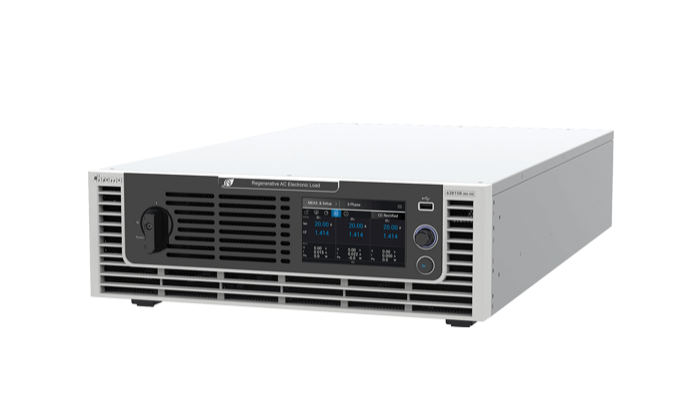

Chroma 63815R-350-105 Elektronisk last

Modeller

• 63809R-350-87 – 9 kVA / 87 Arms
• 63812R-350-96 – 12 kVA / 96 Arms
• 63815R-350-105 – 15 kVA / 105 Arms

Specifikationer

• Effekt: 9 kVA, 12 kVA, 15 kVA
• Ström: 87 / 96 / 105 Arms
• Spänning: 30–350 Vrms
• Frekvens: 30–100 Hz
• Crestfaktor: 1,414–3,000
• Effektfaktor: 0,100–1,000 (ledande/släpande)
• Effekttäthet: upp till 15 kVA i 3U
• Verkningsgrad (energiåtermatning): upp till 89 %
• Fasläge: enfas / trefas
• Lastlägen: CC, CP, CR

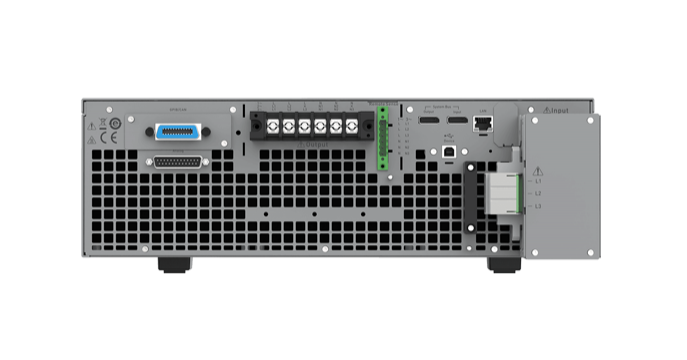

• Gränssnitt: USB, LAN (standard), GPIB/CAN (tillval)
• Parallellkoppling: upp till 45 kVA (3 enheter, trefas)

Applikationer

• Test av EVSE (laddinfrastruktur)
• Test av PV-växelriktare (on-grid/off-grid)
• UPS-testning enligt IEC 62040-3
• Test av energilagringssystem (ESS)
• Test av dubbelriktade laddare (BOBC, V2L, V2H)

Chroma 63800R-serien är regenerativa elektroniska AC-laster för test och verifiering av AC-källor och kraftsystem. Serien erbjuder upp till 15 kVA i ett kompakt 3U-format och kan parallellkopplas för högre effekt.

Den regenerativa funktionen återför absorberad energi till elnätet med upp till 89 % verkningsgrad, vilket minskar energiförbrukning och värmeutveckling jämfört med traditionella lastlösningar.

Instrumenten använder heldigital styrning och stödjer både enfas- och trefasdrift. Flera enheter kan konfigureras i master/slave för att öka den totala lastkapaciteten.

Serien omfattar både grundläggande och avancerade lastfunktioner, inklusive konstant ström (CC), konstant effekt (CP) och konstant resistans (CR), samt rektifierade och fasförskjutna lastlägen för simulering av linjära och icke-linjära belastningar.

Standby-funktion möjliggör snabb respons vid förändringar i spänningskällan hos enheten under test (DUT), vilket gör serien lämplig för automatiserade testmiljöer.

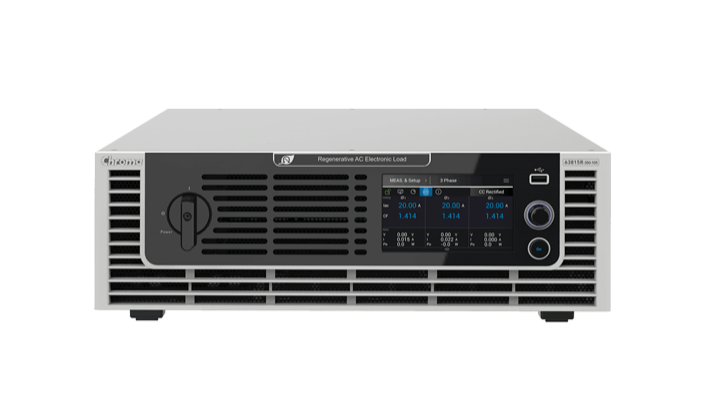

Systemet har pekskärm och stöd för fjärrstyrning via USB och LAN, med möjlighet till GPIB- och CAN-gränssnitt för integration i test- och mätsystem.
