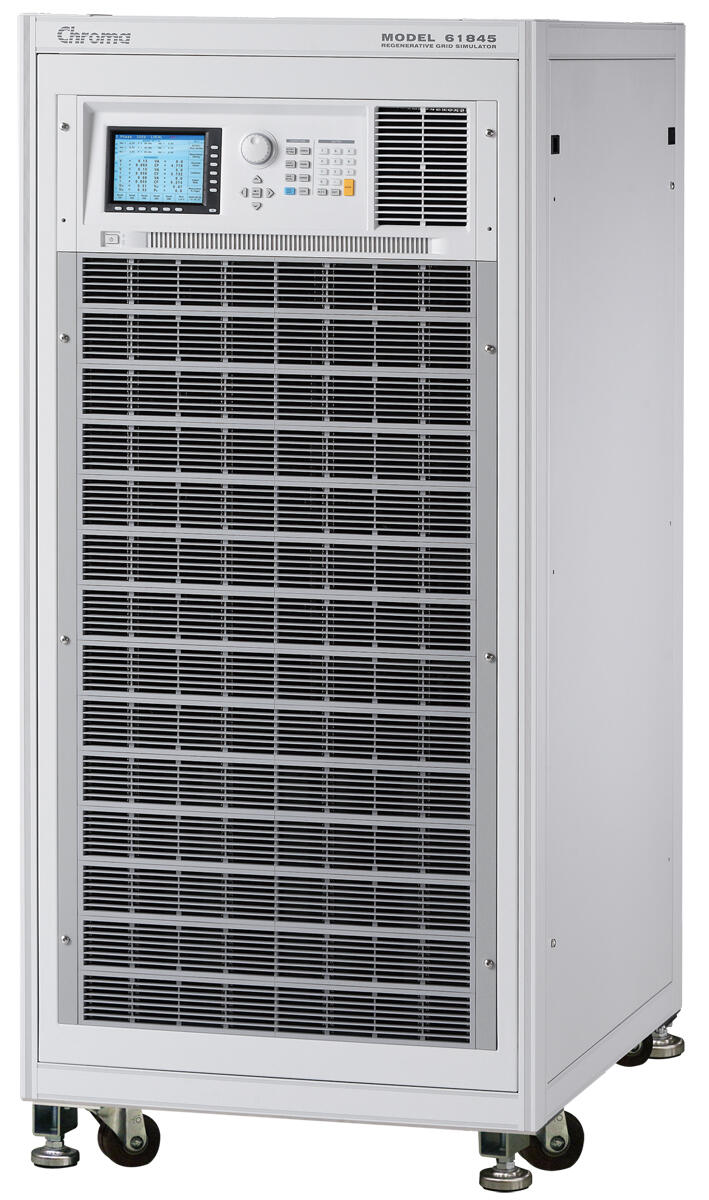

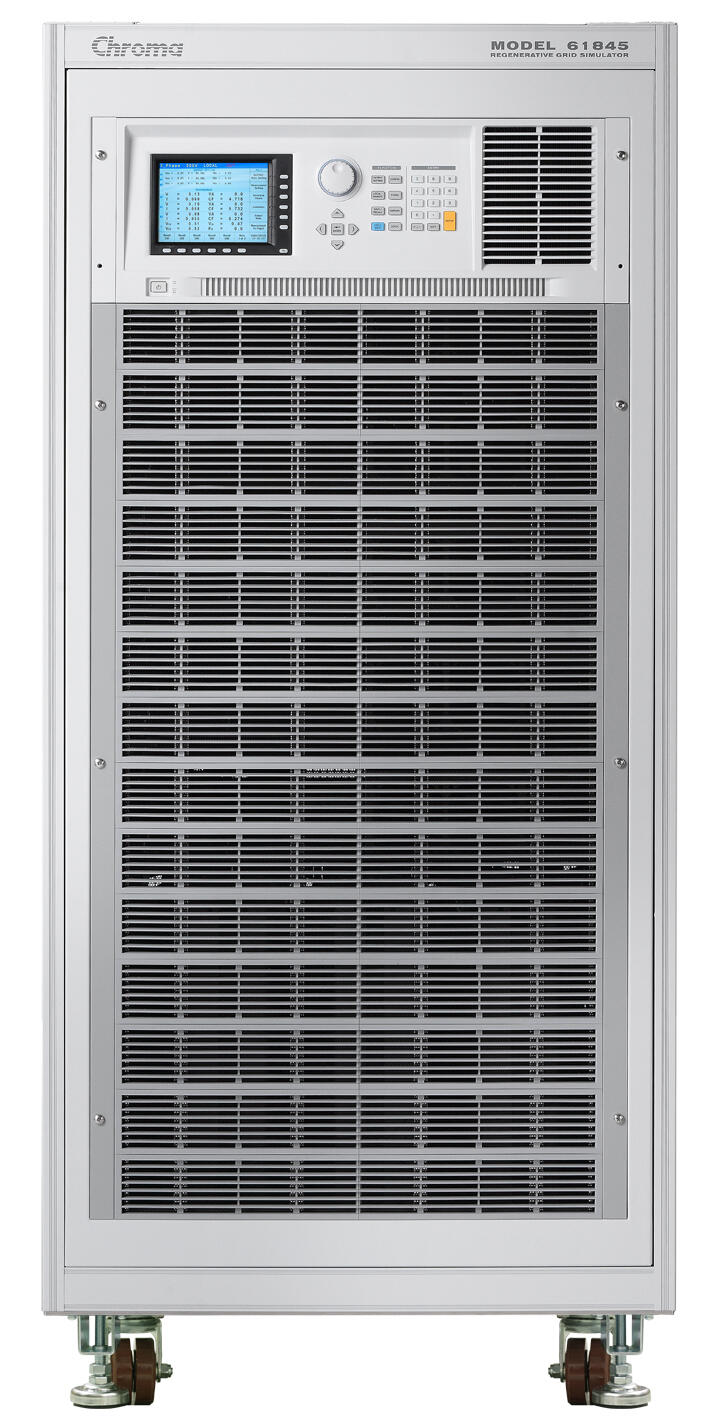

Chroma 61830 Regenerativ nätsimulator

Modeller:

• 61830 AC Source – 0–300 V L-N, 30–100 Hz / 30 kVA, 1ø or 3ø
• 61845 AC Source – 0–300 V L-N, 30–100 Hz / 45 kVA, 1ø or 3ø
• 61860 AC Source – 0–300 V L-N, 30–100 Hz / 60 kVA, 1ø or 3ø
• 61800-100 AC Source – 0–300 V L-N, 30–100 Hz / 105 kVA, 1ø or 3ø

Specifikationer:

• Uteffekt: 30–105 kVA
• Valbar en- eller trefasutgång
• Utspänning: 0–300 V L-N som standard
• Upp till 400 V L-N som option för 61830, 61845 och 61860
• Upp till 500 V L-N som option för 61800-100
• Utförande för upp till 800 V L-N finns för 61800-100
• Frekvensområde: 30–100 Hz
• Fyrkvadrantsdrift med regenerativ funktion
• Programmerbar slew rate för spänning och frekvens
• Programmerbara spännings- och strömgränser
• Styrning av fasvinkel vid till- och frånslag
• LIST-, PULSE- och STEP-funktioner för simulering av nätstörningar
• Simulering av spänningsdippar, korta avbrott och spänningsvariationer
• Syntes av övertoner och interharmoniska signaler
• Omfattande mätfunktioner, inklusive strömövertoner
• Analogt programmeringsgränssnitt
• Fjärrstyrning via GPIB, RS-232, USB och Ethernet
• Parallellkoppling för högre uteffekt i trefasdrift
• Regenerativ AC-lastfunktion som option
• XHV-funktion för applikationer med högre utspänning som option

Efterfrågan på distribuerade energiresurser, som PV-växelriktare och vindenergisystem, ökar i takt med utbyggnaden av förnybar energi. Det ställer samtidigt högre krav på provning av nätanslutna produkter enligt standarder som UL 1741SA, IEEE 1547 och IEC 62116.

Chroma 61800 är en serie regenerativa nätsimulatorer utvecklade för dessa typer av testapplikationer. Med fyrkvadrantsdrift och fullt regenerativ funktion kan serien både leverera och absorbera effekt. Energi som matas tillbaka från testobjektet återförs till elnätet i stället för att avledas som värme. Serien är avsedd för bland annat testning av PV-växelriktare, Smart Grid-applikationer, energilagringssystem, V2G och annan EV-relaterad utrustning.

Utspänning, frekvens och fasvinkel kan varieras för att simulera olika nätförhållanden. LIST-, PULSE- och STEP-funktionerna kan användas för att skapa exempelvis spänningsvariationer, spänningsdippar och korta avbrott. Funktionen för övertonssyntes kan generera periodiska spänningsvågformer med upp till 50 övertoner, medan interharmoniska signaler kan svepas från 0,01 Hz till 2400 Hz ovanpå grundfrekvensen 50/60 Hz.

61800-serien har även inbyggda mätfunktioner för bland annat RMS-spänning, RMS-ström, aktiv effekt, effektfaktor och crest factor. För automatiserade testsystem och fjärrstyrning finns GPIB, RS-232, USB och Ethernet.

För applikationer med högre effekt kan flera enheter parallellkopplas. Serien kan även kompletteras med optioner för regenerativ AC-last och högre utspänning, vilket utökar användningsområdet för bland annat EVSE, PCS, UPS, micro-grid och högspänningsapplikationer med nätanslutna PV-växelriktare.
