Isolationsprov
Spänningen kan programmeras mellan 40V och 15300V.
I displayen visas isolationsvärden mellan 10kΩ upp till 25TΩ.
Om ett mätvärde inte är stabilt finns smooth-funktion, vidare finns inställbara hög/låg larm, begränsning av isolationsspänningen till ett max värde, samt inställbara strömnivåer.

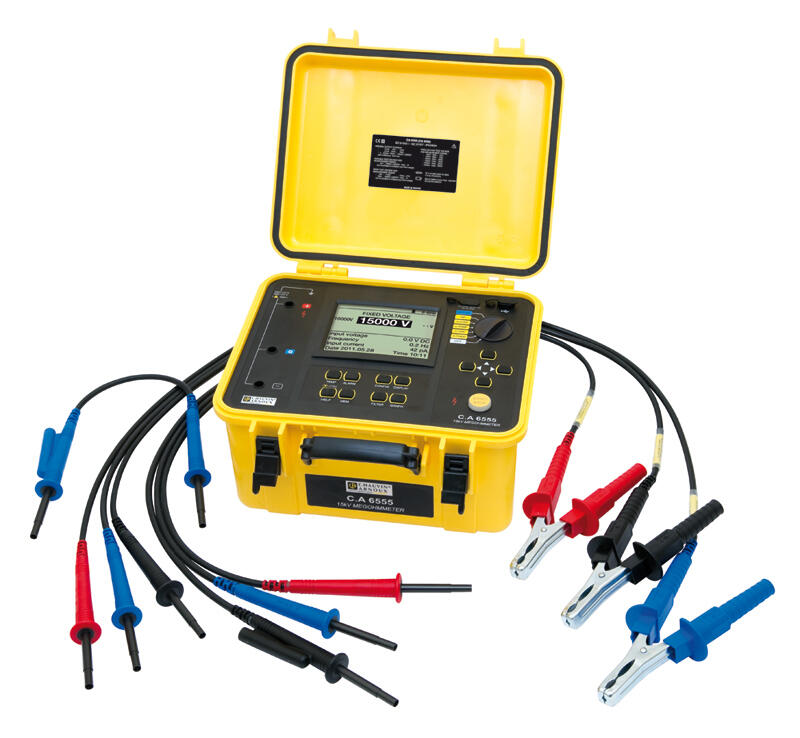

CA6555 har 3 ingångar, vi rekommenderar att "G" och "-" ansluts ihop för att minimera läckströmmar samt kapacitiva parasiter för en stabilare och säkrare mätning.
Det gäller särskilt vid högre resistanser.
Displayen visar isolationsspänning och resistansen i en graf på displayen automatiskt efter mätningen.
Mantelprov
Mantelprov görs med en programmerbar helautomatisk funktion och startas med en knapptryckning.
Läckströmmen visas i displayen under mantelprovet den får inte överstiga gränsvärdet per kilometer kabel.
Överstiger den det inställda värdet kommer provet att avbrytas automatiskt. Mantelprovet utförs enligt nordisk standard och med de rekommendationer kabeltillverkaren anger.
Provtiden rekommenderas till minst 5min.
Vid provning där läckströmmen ligger under gränsvärdet uppstår inga skador på kabeln.
Kvalitetsanalys
DAR, PI och DD kvalitetsanalyser kan göras och även de beräknas automatiskt.
I displayen indikeras även t° efter mätning, resistansen är omräknad till referenstemperatur för hög repeterbarhet och noggrannhet.
Ytterligare funktioner som minne för 1500 mätningar, med både objekts- samt test adressering samt USB interface för anslutning till printer eller pc.
Mjukvaran Dataviewer som ingår, ger möjlighet att spara mätvärden, skriva grafer, sända filer till Excel, samt göra egna protokoll och inställningar.
CA6550 har uppladdningsbara batterier, som kan laddas samtidigt som isolationsprovaren används. Säkerhet enligt IEC 61010-1, kat IV ,1000V.
Levereras med:
Väska innehållande 2 säkerhetskablar 3 m långa medhögspänningskontakt (röd/blå), 1 guard kabel 3 m lång med högspänningskontakt(svart), 3 krokodilklämmor (röd, blå, svart),2 CAT IV 1,000 V prober (röd/svart) för spänningsmätningar,1 blå kabel, 1 230V kabel 2 m lång, DataView® software, 1 optisk / USB kabel, Svensk manual samt manualer på 5 språk.
