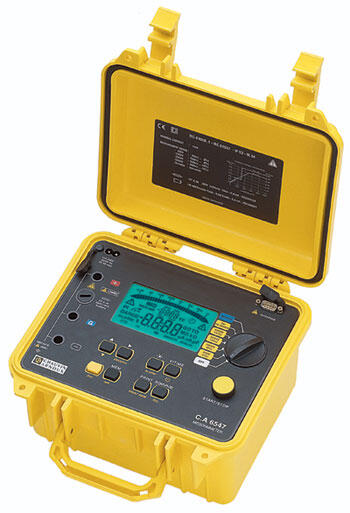

Chauvin Arnoux CA6547 Isolationsprovare  med upp till 5kV  testspänning, alarm, PC-interface
Bilder
  • Chauvin Arnoux CA6547 Isolationsprovare  med upp till 5kV  testspänning, alarm, PC-interface

Chauvin Arnoux CA6547 Isolationsprovare med upp till 5kV testspänning, alarm, PC-interface

Art. nr: 71943
41 895 kr

Antal




Produktbeskrivning

  • Stort mätområde från 10 kΩ till 10 TΩ
  • Inställbara larmgränser
  • Stor bakgrundsbelyst LCD display
  • RS232 Insterface till PC eller printer
  • Fasta test spänningar och programerbara test spänningar från 40 V till 5,100 V
  • Kvantitativ och kvalitativ isolation analys
  • Automatisk beräkning av DAR / PI /DD kvalitets förhållanden
  • Stegningsfunktion av testspänning

CA6547 är en 5000V isolationsprovare, med automatisk urladdning av mätobjektet efter prov.

CA6547 har även funktioner som minne för 10000 mätvärden med både objekt- samt testadressering för enkel hantering av mätresultaten.

Vidare finns RS232 interface för anslutning till printer eller pc. Mjukvaran (som är extra tillbehör) ger möjlighet att spara mätvärden, skriva R(t) grafer, sända filer till Excel samt göra egna protokoll och inställningar.

Den har uppladdningsbara NiMH batterier och dessa kan laddas samtidigt som isolationsprovaren används.

Säkerhet enligt IEC 61010-1, kat III, 1000V.



Levereras med konfirmeringscertifikat, väska med kablar, svensk manual och övriga mättillbehör.



Isolationsprov

Isolationsspänningen kan programmeras fritt i steg om 10V.

Med den stora analog-digitala displayen visas isolationsvärden mellan 30 kOhm upp till 10TOhm.

Om ett mätvärde inte är stabilt finns smooth-funktion.

Ytterligare funktioner är inställbara hög/låg larm, begränsning av isolationsspänningen till ett maxvärde, tidtagning för hur länge isolationsprov utförs samt automatisk uträkning av DAR, PI, och DD (urladdning).

CA6547 har 3 ingångar, vi rekommenderar att "G" och "-" ansluts ihop för att minimera läckströmmar samt kapacativa parasiter för en stabilare och säkrare mätning.



Mantelprov
Mantelprov kan göras genom att manuellt stega spänningen. Läckströmmen visas i displayen under mantelprovet den får inte överstiga gränsvärdet per kilometer kabel.

Mantelprovet utförs enligt nordisk standard och med de rekommendationer kabeltillverkaren anger.

Provtiden rekommenderas till minst 5min. Vid provning där läckströmmen ligger under gränsvärdet uppstår inga skador på kabeln.
