- EV-adapter för enkel och snabb kontroll av laddstationer för elbilar med 3-fas AC och uttag av typ 2.
- Simulerar bilens laddstatus (kontroll av CP-signalen)
- Växlar mellan de olika laddströmmarna från 13 A till 63 A (PP-status)
- Utför ett kontrolltest innan mätning så att inga spänningar finns mellan skyddsledare och jord
- Indikering med LED att alla 3 faser L1/L2/L3 fungerar
Hur fungerar en testadapter ?

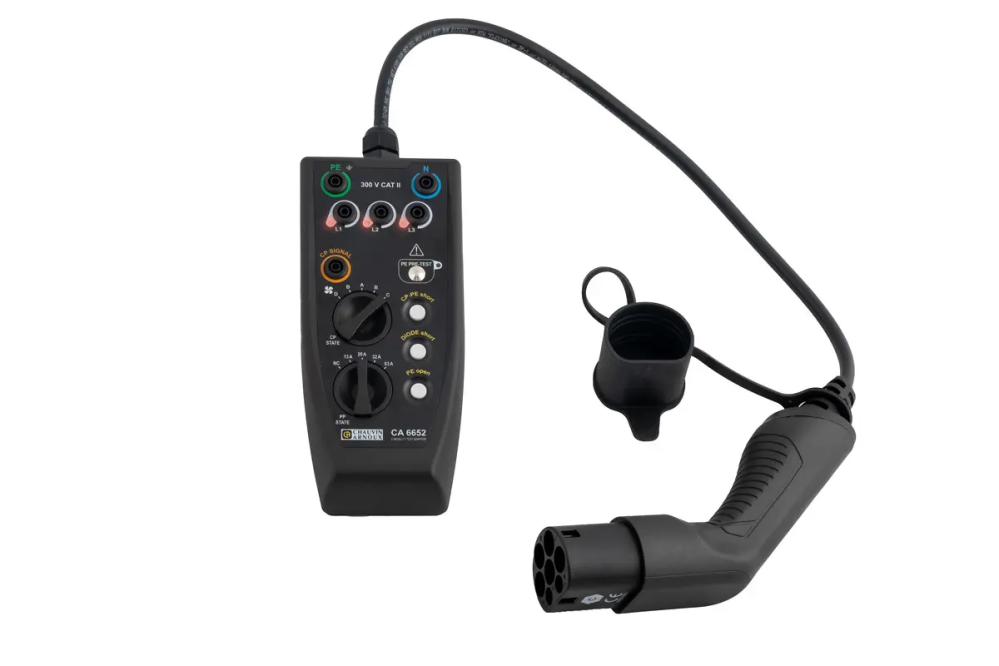

CA6652 är en testadapter för kontroll av elektriska billaddare. Den ansluts direkt i laddstolpens uttag och används för att göra en elektrisk kontroll tillsammans med en installationstestare (exempelvis CA6131, CA6133, CA6116N eller CA6117) för att säkerställa funktionen på elbilsladdaren.
Det går även att enbart använda CA6652 till att göra ett funktionstest av elbilsladdaren. Testet kontrollerar om PE är ansluten till jord samt att faserna är inkopplade. Tre tester kan göras för att verifera att laddstationen är korrekt monterad; elektrisk kontroll samt funktions- och jordningkontroll.
Med vridomkopplaren väljs olika simuleringar för att kontrollera PP- eller CP-signaler i ventilerat eller icke-ventilerat läge.
Rapportgenerering och användning med oscilloskop
CA6652 kan även användas med oscilloskopen CA922-942 för kontroll av CP-signalen och PWM, d.v.s. signalens pulsbreddsmodulation.
Efter en utförd mätning tillsammans med installationstestarna CA6116N och CA6117 kan resultaten sparas och ett protokoll skrivas ut med den svenska mjukvaran DataView.
