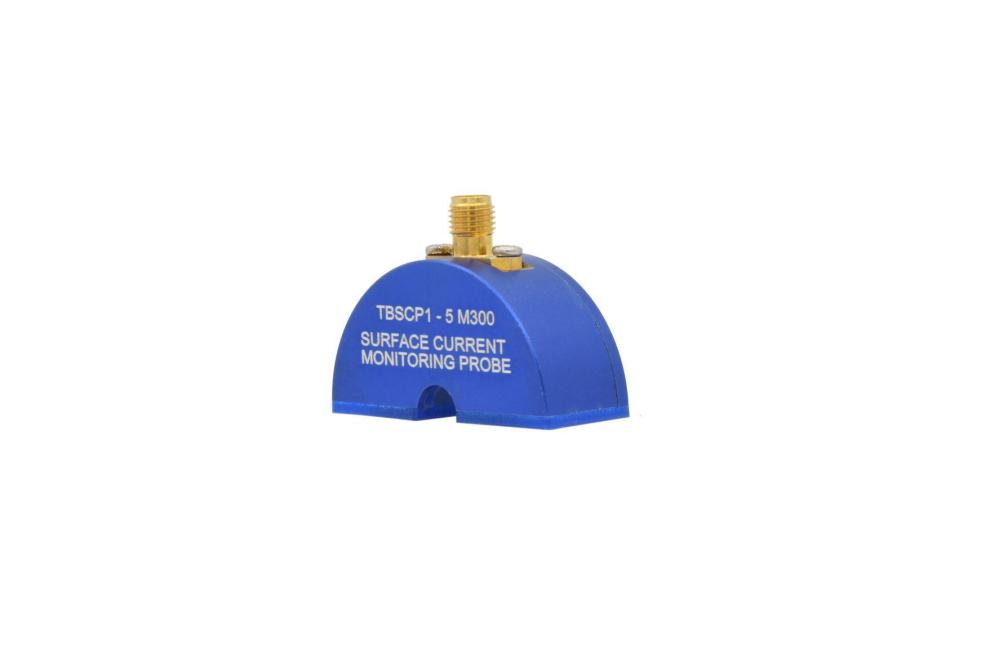

Tekbox TBSCP1-5M300 RF Ytströmövervakningsprob

RF-ytströmövervakningsprob för EMC pre-compliance-mätning av strömmar på ytor som PCB-jordplan och ledare, karakteriserad för 30 kHz–400 MHz.

5 340 SEK

TBSCP1-5M300 är en RF-ytströmövervakningsprob, som utökar Tekbox-produktsortimentet av prisvärd EMC-pre-compliance testutrustning.
Proben har en mycket platt respons från 5 MHz till 300 MHz och kännetecknas över frekvensområdet från 30 kHz till 400 MHz. TBSCP1-5M300 är för RF-strömövervakningsapplikationer som behöver mäta RF-strömmar som flyter på ytor som PCB-jordplan eller spår, metallplan eller ledningar.

Fotavtrycket för RF-strömövervakningsproben mäter 40 mm x 15 mm. Överföringsimpedansen är -7 dB Ohm med en typisk 3dB bandbredd från 5 MHz till 300 MHz.
  • Karaktäriserat frekvensområde: 30 kHz till 400 MHz
  • Överföringsimpedans: -7 dB Ohm med en bandbredd på 3 dB från 5 MHz till 300 MHz
  • Undertryckning av ortogonalt fält: typ. > 15 dB i snitt. upp till 100 MHz
  • Fotavtryck: 40 mm x 15 mm
  • Höjd: 30 mm
  • Vikt: 25 g
  • Kontakttyp: SMA hona
  • Max. primärström (DC – 400 Hz): 150 A
  • Max. primärström (RF): 12 A
  • Max. kärntemperatur: 125 °C

Produktinformation

  • Art. nr

    TekBox TBSCP1-5M300
