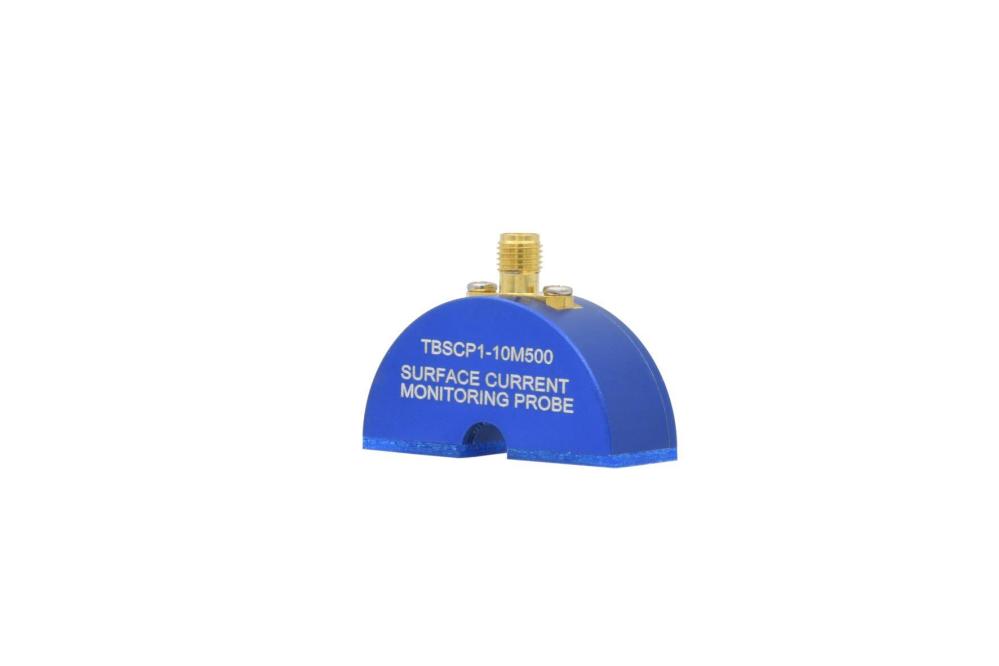

Tekbox TBSCP1-10M500 RF Ytströmövervakningsprob

RF-ytströmövervakningsprob för EMC pre-compliance-mätning av strömmar på ytor som PCB-jordplan och ledare, karakteriserad för 30 kHz–600 MHz.

5 950 SEK

TBSCP1-10M500 är en RF-ytströmövervakningsprob, som utökar Tekbox-produktsortimentet av prisvärd EMC-pre-compliance testutrustning.
Proben har en mycket platt respons från 10MHz till 500 MHz och kännetecknas över frekvensområdet från 9 kHz till 600 MHz. TBSCP1-10M500 är för RF-strömövervakningsapplikationer som behöver mäta RF-strömmar som flyter på ytor som PCB-jordplan eller spår, metallplan eller ledningar.

Fotavtrycket för RF-strömövervakningsproben mäter 40 mm x 15 mm. Överföringsimpedansen är -5 dB Ohm med en typisk 3dB bandbredd från 10 MHz till 500 MHz.
  • Karakteriserat frekvensområde: 30 kHz till 600 MHz
  • Överföringsimpedans: -5 dB Ohm med en 3 dB bandbredd från 10 MHz till 500 MHz
  • Undertryckning av ortogonalt fält: typ. > 15 dB i snitt. upp till 100 MHz
  • Fotavtryck: 40 mm x 15 mm
  • Höjd: 30 mm
  • Vikt: 25 g
  • Kontakttyp: SMA hona
  • Max. primärström (DC – 400 Hz): 150 A
  • Max. primärström (RF): 12 A
  • Max. kärntemperatur: 125 °C

Produktinformation

  • Art. nr

    Tekbox TBSCP1-10M500
