Tekbox TBRS101-RX Kalibreringsantenn för RE101/RS101
Passiv fältövervakningsslinga för kalibrering och övervakning vid MIL-STD-461G RE101- och RS101-tester i frekvensområdet 30 Hz–100 kHz.
MIL-STD-461G RS101-testet bestämmer känsligheten hos utrustning installerad i närheten av stora utstrålade magnetfält och deras förmåga att motstå dem i frekvensområdet 30 Hz –100 kHz.

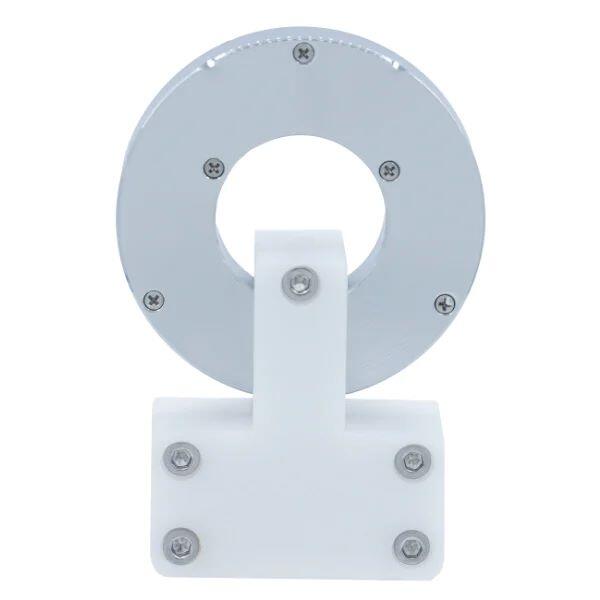

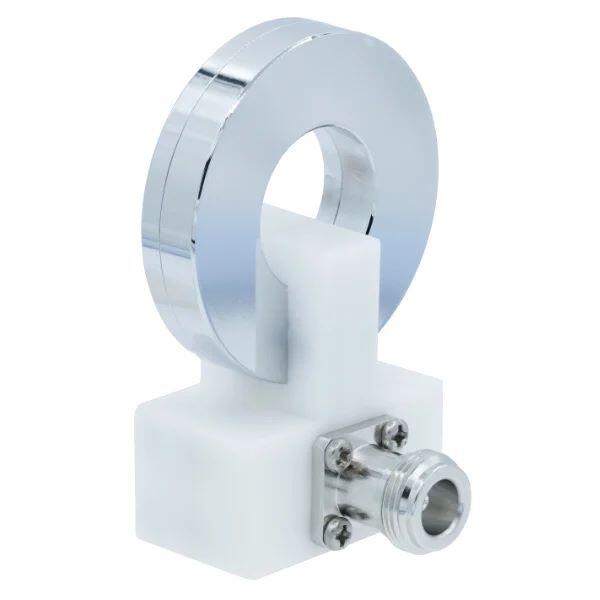

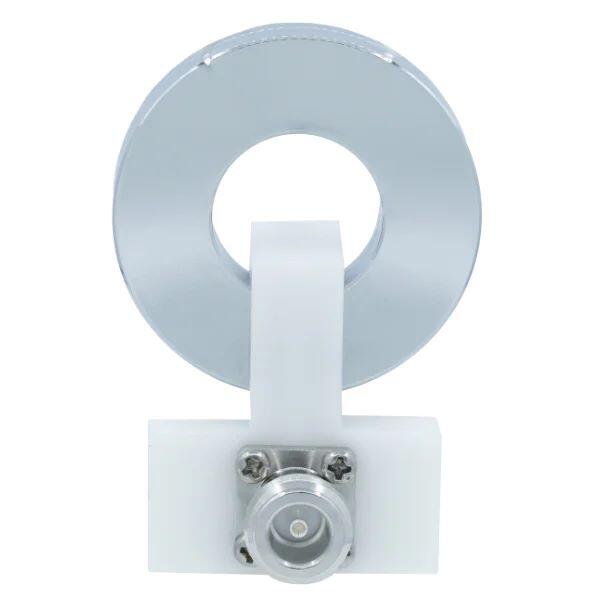

TBRS101-RX fältövervakningsslinga består av en spole med en diameter på 4,1 cm med 51 varv av 7-trådig 41 AWG Litz-tråd inuti en skärmad kropp. DC-resistansen för slinglindningen är 4,1 ohm. Slingan tar emot magnetfältstrålning vinkelrätt mot det inneslutande planet 5 cm från TBRS101-TX Radiating Loop-lindningen och producerar en spänningssignal proportionell mot intensiteten av B-fält/H-fältstrålning vid slingans utgångsport.
En TekBox TBCCP1-2K70 koaxial RF-strömövervakningssond med en platt överföringsimpedans på 0 dBΩ (1V/A) från 9 kHz till 30 MHz när den är laddad med 50Ω finns tillgänglig som tillval för kalibreringsändamål.
TBRS101-RX Fältövervakningsslinga Tekniska specifikationer:
- Calibration antenna för RE101 och RS101 test
- Typ: Passiv övervakningsslingantenn
- Frekvensområde: 30 Hz–100 KHz
- Standarder: MIL-STD-461G / RS101
- Öglediameter: 4,1 cm
- Slingkonstruktion: 51 varv av 7-trådig 41 AWG Litz-tråd
- DC-resistans för loopspolen: 4,1 Ω (nominell)
- Självinduktans för loopspolen: 180 µH
- Utgångskontakt: N-hona, 50 Ω
- Antennkonverteringsfaktor: Inom ±3 dB jämfört med den teoretiska valideringsfaktorn för
- standard RS101 fältövervakningsslinga i MIL-STD-461G
- Mekaniska mått: L x B x H: 4,37 cm x 5,42 cm x 7,92 cm (1,72" x 2,13" x 3,12")
- Vikt: 0,1 kg (0,22 lbs)
