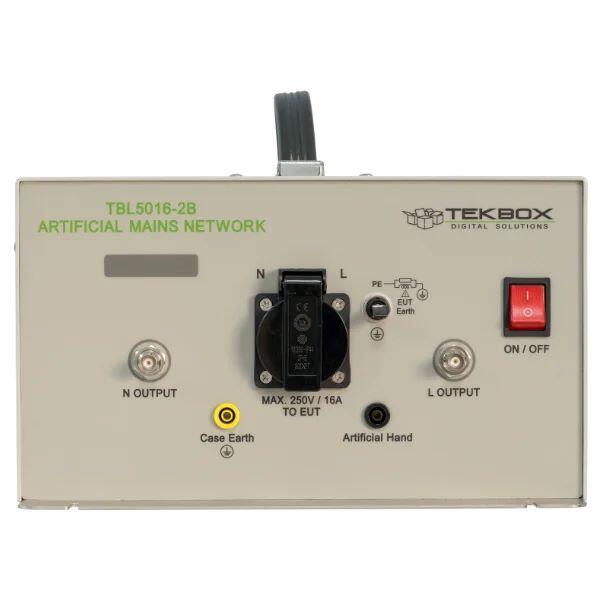

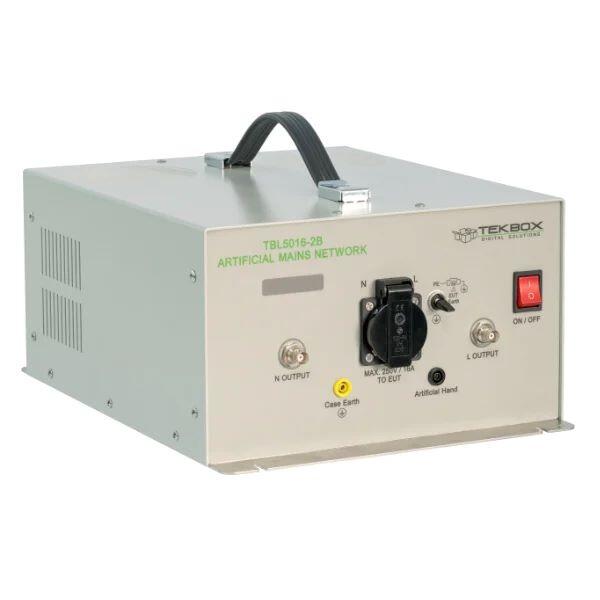

TBL5016-2B är ett linjeimpedansstabiliseringsnätverk designat för att mäta ledningsutsläpp på strömförsörjningsledningar i frekvensområdet 9kHz till 30MHz, enligt CISPR 16-1-2-standarden. Enheten är konstruerad för att testa enfas, AC-driven utrustning med matningsspänningar upp till max 2 50V och 16 A. Ledningsbrus kan mätas på fasen och på nollledaren. TBL5016-2B har separata mätutgångar för varje kanal för att möjliggöra anslutning för en gemensamt läge/differentiallägesseparator (LISN Mate), en PE-switch för att efterlikna förlängningskablar och en konstgjord handanslutning.
Enheten är tillgänglig med landsspecifika EUT-kontakter.
Specifikationer
- Frekvensområde: 9 kHz till 30 MHz
- Impedans: 50 Ω ║ (50 µH + 5 Ω)
- Konstgjord hand: 220 pF + 511 Ω
- Omkopplingsbar PE: 50 Ω ║ 50 µH
- Oberoende BNC-utgångar för linje och neutral för anslutning för CM/DM-separatorer (LISN Mate)
- Induktorer med luftkärna
- Nätspänning: max. 250V / 50/60 Hz eller DC
- Max. ström: 16 A vid 23°C
- EUT-uttag: landsspecifik
- Mätkontakt: 50 Ω BNC

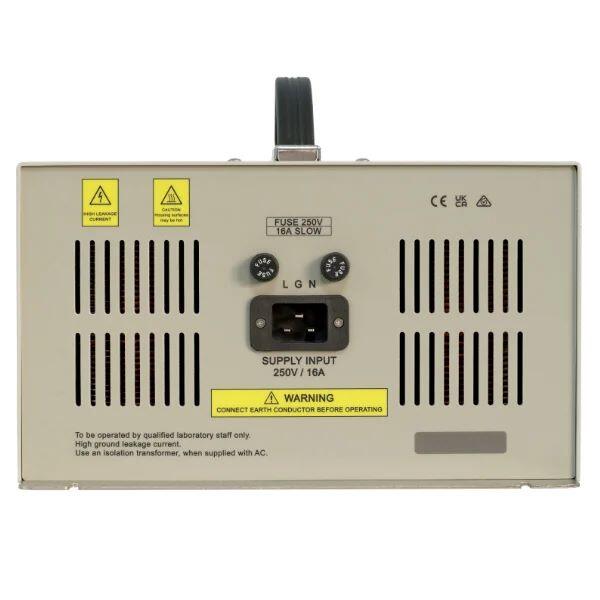

- Strömkontakt: IEC 60320 C19
- Drifttemperaturområde: +5°C … + 40°C; 5 % till 80 % RH
