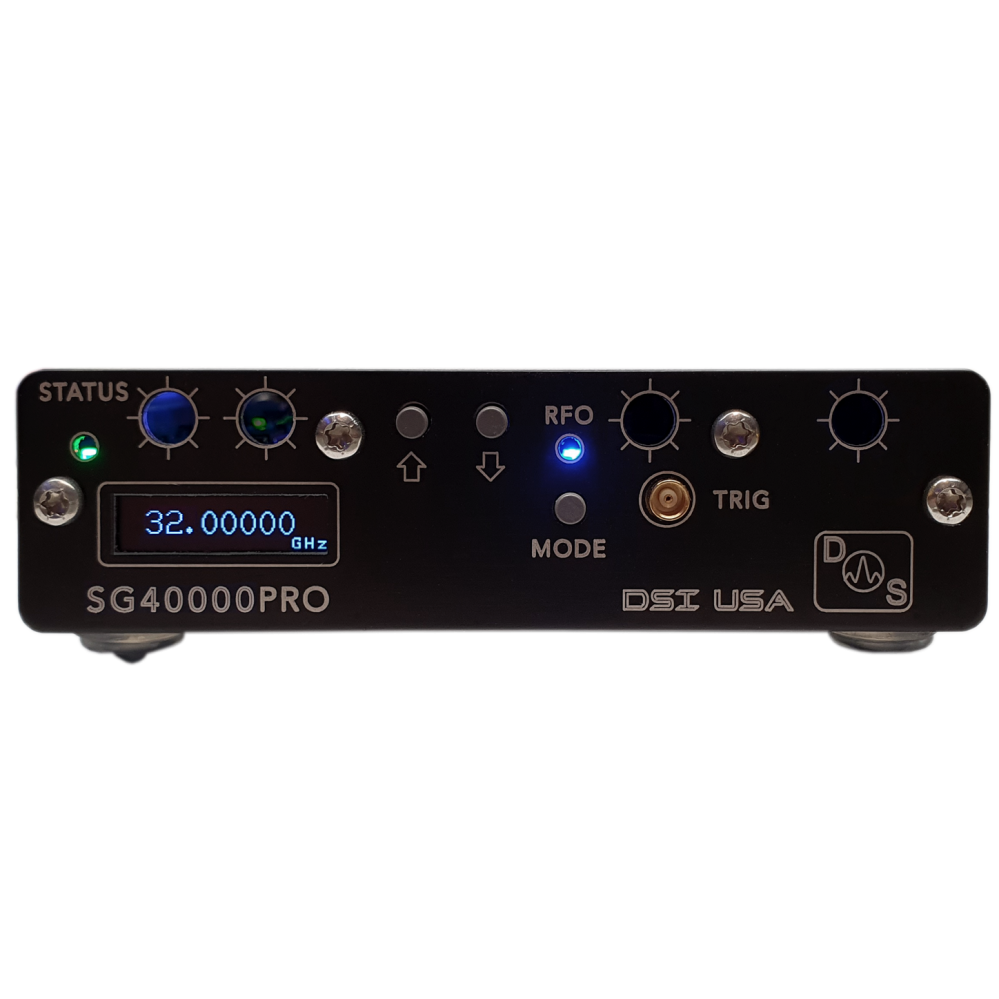

DS Instruments SG40000 PRO Mikrovågsgenerator
Mikrovågssignalgenerator med lågfasbrus för RF- och mikrovågsapplikationer, täcker 0,1–40 GHz och är avsedd för test, utveckling och automatiserade mätmiljöer.
En lågfasbrus 0,1 till 40GHz premium mikrovågssignalgenerator.
Efter år av utveckling har DS Instruments nya ultrabredbandsmikrovågssignalgenerator släppts. PRO-versionen erbjuder fullbandsfrekvenstäckning ner till 100MHz, en stabilare frekvensreferens och mer robusta DC-ingångs alternativ än standarden SG40000L. Liksom vår SG6000 produktlinje är denna RF-generator helt programmerbar via SCPI-kommandon eller frontpanelens gränssnitt vilket gör den mer flexibel än någon konkurrerande produkt. Med en helt ny lågfasbrussynt, är SG40000PRO inriktad på fasbruskänsliga applikationer i C, X, Ku, K och Ka-bandsutveckling, testning och konvertering.
SG40000PRO (2023) Device Features:
- Totalt RF-område som täcker 0,1 – 40 GHz
- Band 1 (SMA): 0,1 till 26 GHz
- Band 2 (29,2 mm): 26 till 40 GHz
- Kalibrerad effektkontroll (LF – 26Ghz): -25dBm till +15dBm
- Kalibrerad effektkontroll (26 – 40GHz): -15dBm till +15dBm
- Okalibrerad maxeffekt: +16dBm typiskt
- Digital dämpare stegstorlek: 0,5dB
- Variabel dämpnings upplösning (vernierkontroll): ~0,05dB
- Utmärkt fasbrus: -90dBc @ 40GHz @ 10KHz offset
- Extremt liten frekvensstegstorlek: 2Hz
- Temperatur kompenserad utgång
- Kalibrerad effekt (LF-26GHz band) absolut noggrannhet: ±1,0dB typisk
- Kalibrerad effekt (26-40GHz band) absolut noggrannhet: ±2,0dB typisk
- Ultralågt brus 100MHz VCXO låst till intern OCXO eller extern 10MHz referens
- Intern 10MHz precisionsugnsstyrd oscillatorreferens (±10PPB stabilitet)
- Kompakt pulverlackerad laseretsad kapsling
- Extern dedikerad sveptriggerport (MCX)
- Inget värd-behövligt bärbart stöd för frekvenssvepning
- Ethernet-fjärrdrift (DHCP-standard, statisk IP-konfiguration)
- Windows-kontroll programvara ingår (USB och nätverksaktiverad)
- SCPI-kommando medveten via USB-C virtuell COM-port för fjärrkontroll
- Frontkontroller och ljus OLED-skärm för fristående användning
- Helt driven från Dual USB-C, ingen DC-adapter krävs!
Vanliga RF-applikationer:
- Automatiserade testmiljöer
- Allmän användning av RF-labb
- Flexibel LO-sourcing
- Antenn design
- EMC-testning
- Produktions verifiering och test inställningar
- Utbildnings-/universitets labbanvändning
- Flyg-/försvarsforskning
- 802.11n utveckling/testning
- Ku-bands satellitlänktestning
- X-band radar applikationer
- Ka-bandsutveckling
- Uppkonverterande och nedkonverterande
- Test av siktlinje
- Design av trådlös infrastruktur
- Transponderverifiering
- 5G-testning
- mm vågteknik
