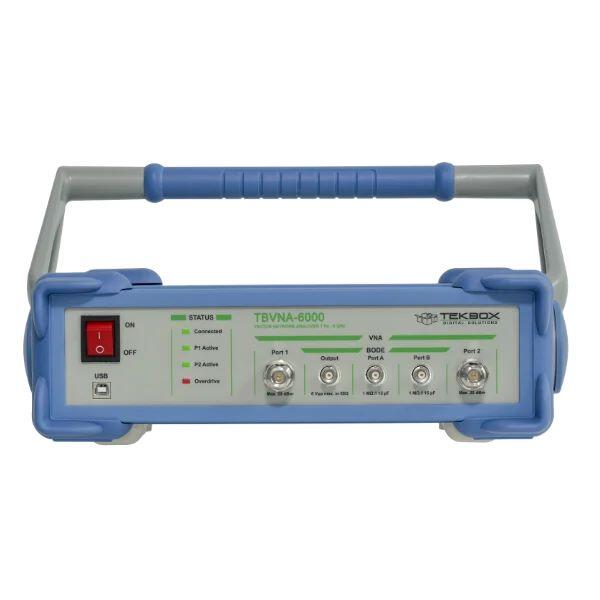

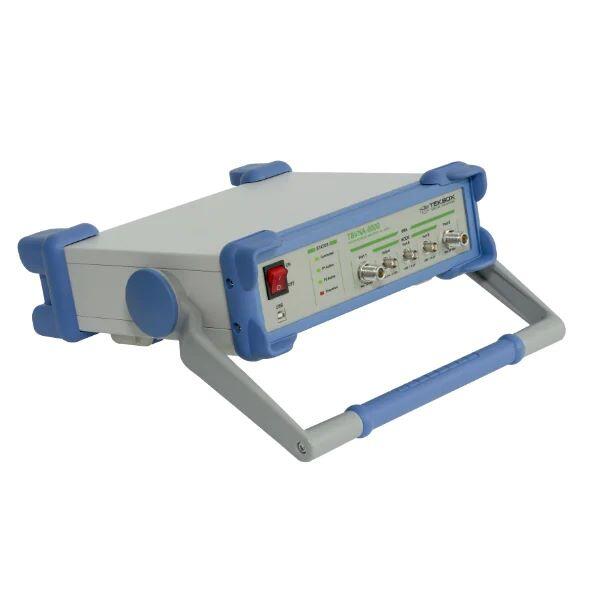

TBVNA-6000 tvåports Vector Network Analyzer erbjuder många funktioner för att möjliggöra en detaljerad analys av RF-enheter och komponenter. Med ett bandbredds förhållande på 1 : 6000000000 täcker instrumentet mät applikationer från ljud till RF-frekvenser. Genom sina fullt DC-kopplade aktiva VSWR-bryggor är mätningar ner till 1Hz möjliga utan att ge avkall på noggrannheten. Instrumentet använder fyra oberoende mätkanaler samtidigt för exakta och snabba tvåportsmätningar.
En rik uppsättning mjukvaruverktyg som spektrumanalysator eller oscilloskop gör det här instrumentet till en mångsidig hjälpare i utvecklings- eller testapplikationer.
Specifikationer
- VNA1 Hz – 6,0 GHz med 0,1 Hz upplösning
- CW Signalgenerator 1 Hz – 6,0 GHz med 0,1 Hz upplösning
- Fyrkanaligt 60 MHz digitalt oscilloskop med 125 Ms/s och 14 bitars upplösning.
- 1 Hz – 6 GHz spektrumanalysator, med ett entydigt frekvensområde på DC – 60 MHz och en aktiv sidbandsdämpning för falska signalmätningar upp till 6 GHz (under vissa förhållanden).
- Dubbelkanalsspektrumanalys med korskorrelation
- IQ-strömningsmottagare med fil- eller ethernetströmningsmöjligheter. (GNU-radiokompatibel)
- Power sweep mätningar.
- RF bredbandseffekt/spänningsmätningar.
- THD analysator.
- Fasbrusanalysator.
- Allmänna buller- och bodemätningar.
- BODE lägger till ytterligare två högimpedansingångar med 1Mohm // 15 pF för förstärknings-/fasmätningar och/eller som vektorvoltmeter.
- BODE lägger till en extra högspänningssignalutgång (+/- 10V hög impedans och +/- 5V till 50 Ohm) med en bandbredd på > 200 MHz (vid full effekt)
