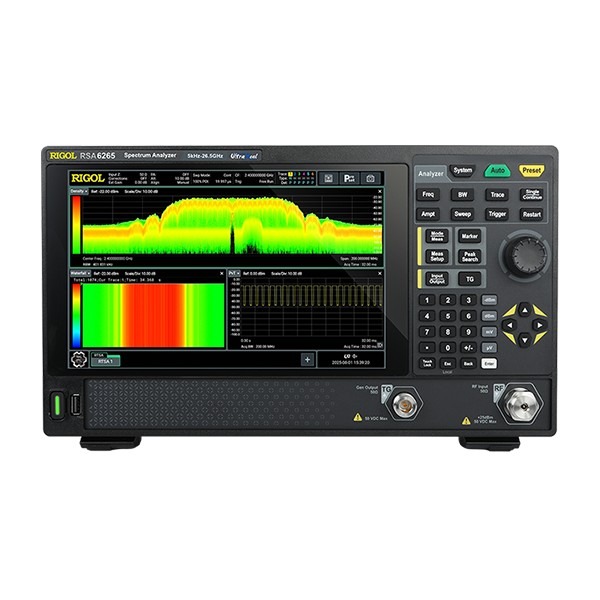

Rigol RSA6000-serien är utvecklad för spektrumanalys och kombinerar realtidsanalys (RTSA) med svepanalys (GPSA). Serien bygger på en enhetlig grunddesign med fokus på hög prestanda och mångsidighet. Modellerna differentieras primärt genom sina maximala frekvensomfång och standardbandbredd: RSA6085 täcker frekvenser upp till 8.5 GHz, RSA6140 når upp till 14 GHz, medan RSA6265 har den bredaste täckningen upp till 26.5 GHz. Samtliga modeller erbjuder samma avancerade analysbandbredd och funktioner, vilket säkerställer konsekvent prestanda oavsett vald frekvensgräns. RSA6000-serien är konstruerad för mätapplikationer som kräver hög upplösning och förmågan att fånga transienta händelser.
- Realtidsanalys (RTSA)
- Upp till 200 MHz Analysbandbredd (Option): Möjliggör komplett signalfångst över en bred bandbredd för djupgående analys av komplexa och bredbandiga signaler. Denna funktion är kritisk för att detektera och karakterisera signaler som är kortvariga eller frekvenshoppande.
- Vektor Signalanalys (VSA): Stödjer fullständig analys och prestandautvärdering av moderna signalformat.
- Mätnoggrannhet
- Fasbrus vid 1 GHz: Med ett typiskt fasbrus pa -108 dBc/Hz vid 1 GHz och 10 kHz offset säkerställs en ren lokaloscillator, vilket är fundamentalt för noggranna mätningar pa närliggande signaler.
- Visad Genomsnittlig Brusnivå (DANL): Ger en låg brusbotten för detektering av svaga signaler. Mätvärdena normaliseras från 1 GHz till 1 Hz och uppvisar -143 dBm (typ.) med PA avstängd, och ner till -163 dBm (typ.) med PA påslagen.
- Integration och Mångsidighet
- 5-i-1 Integrerad Funktionalitet: Instrumentet integrerar fem kärnfunktioner: GPSA, RTSA, VSA, ADM (Analog Demodulation) och EMI Pre-test. Detta minimerar behovet av separata testverktyg.
- EMI Pre-test Applikation: Inbyggd mjukvara för beredning inför EMI-mätningar (ledd och strålning) i enlighet med standarder som CISPR, genom användning av specificerade filter.
- Design och Användarupplevelse
- Kompakt Formfaktor: En portabel design möjliggör flexibel användning i olika laboratorie- och fältmiljöer.
- Gränssnitt: Stödjer standardiserade SCPI-kommandon för integration i automatiserade testsystem (via USB, LAN, HDMI). Gränssnittet är optimerat för touch-operationer för en intuitiv hantering.
RSA6000-serien levererar den prestanda och mångsidighet som krävs för modern RF-analys, oavsett om ni arbetar med trådlös kommunikation, radar eller allmänn felsökning.
