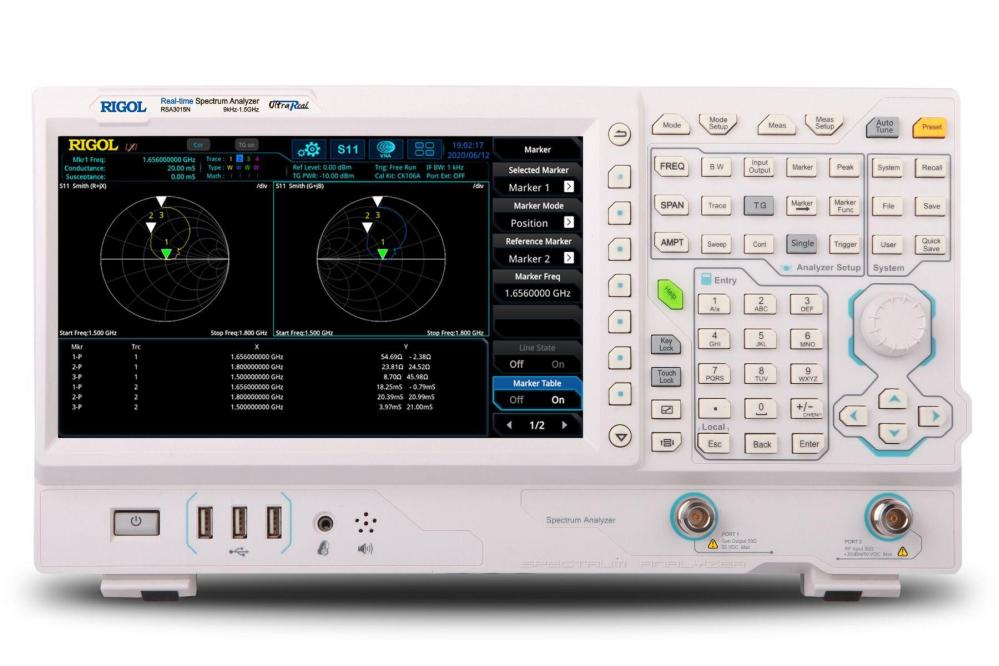

Rigol RSA3000-serien är en kompakt och lätt spektrumanalysatorserie med premiumprestanda standardspektrumanalysfunktioner kombinerat med en Real-Time Spectrum Analyzer som gör det möjligt att aldrig missa någon signal som är längre än 7,45 µs i varaktighet. Ingenjörer som integrerar WiFi, Bluetooth och andra moderna RF-tekniker konfronteras med komplexa utmaningar som frekvenshoppningssignaler, kanalkonflikter och spektrumstörningar.
Realtidsspektrumanalysatorer tar med tidsdimensionen till RF-analys vilket gör det lättare att övervaka och karakterisera dessa komplexa RF-system. RSA5000 kombinerar bransch ledande realtidsprestanda (7,45µs 100 % POI), rika datavisningar och avancerade triggnings alternativ som gör att användaren snabbt kan fånga, identifiera och analysera dessa komplexa händelser. Med RSA3000N utökar Rigol en vektornätverksanalysfunktion (VNA).
I VNA-läge kan du göra S11-, S21- och DTF-mätningar för komponenterna och kretsnätverken. Nätverksegenskaperna för komponenterna som testas kan noggrant demonstreras i Smith-diagram, Polar-diagram och andra format.
Rigols nya RSA3000-serie spektrumanalysatorer omdefinierar produktkategorin för generella spektrumanalysatorer genom att lägga till realtidsspektrumutlösare och analysmöjligheter och sätter en ny nivå på prestanda och pris.
RSA3000-familjen har en 10,1” pekskärm, kompakt design och lättanvänt gränssnitt och funktioner, vilket gör den idealisk för bänk- eller fältappar inom RF och trådlös testning och produktion som IoT, RFID, analoga och digitala modulerade signaler. Embedded-System-Designer kan korsa trigga och analysera bussignaler som IC2, SPI med RF-signaler.
Realtidsbandbredden på 10 MHz (25 MHz och 40 MHz tillval) och Frequency-Mask-Triggern låter dig visualisera, isolera och fånga signaler för att analysera deras beteende över amplitud, frekvens och tid. Den nya spektrumanalysatorn erbjuder möjligheten att trigga och fånga signaler med 100 % om den är längre än 7,45 µs. RSA3000 har RBW inställbar till 10 Hz, en DANL (visad genomsnittlig brusnivå) ner till -161 dBm (typiskt) och ett 1ms Full Span Sweep i dess generella spektrumanalysatorläge.
EMI-filter och detektorer som 9KHz, 120kHz och Quasi-Peak som exempel är standard. Utökningsbarhet: 40MHz realtidsbandbredd, förförstärkare, högstabilitetsklocka, avancerad mätsats, EMI Pre-compliance Test Software kan läggas till som tillval.
